Номер двигателя — проявление

Всем вечер добрый!
В связи с вновь введенными требованиями по проверке номера двигателя при покупке авто, решил я значит поискать, а где же номер на двигателе у меня? Тем более, когда покупал авто три года назад, при поставке на учёт никто даже не заглядывал под капот!
Изначальный поиск номера на двигателе не дал результатов!
Помог как всегда интернет!
Оказывается, что номер двигателя находится у нас в очень не удобном месте — на площадке за масляным щупом!
В итоге, эта площадка оказалась у меня сплошной, без какого либо намека на номер (фото сделать забыл). Почитав интернет, понял, что в Рено эта проблема практически на всех двигателях (три четыре года и номер заплывает ржавчиной)
Далее были поиски средства, чтобы безболезненно проявить данный номер!
В итоге, мне помогло средство от ржавчины и налета для ванной комнаты плюс тормозная жидкость и хорошая тряпка (желательно ХБ)

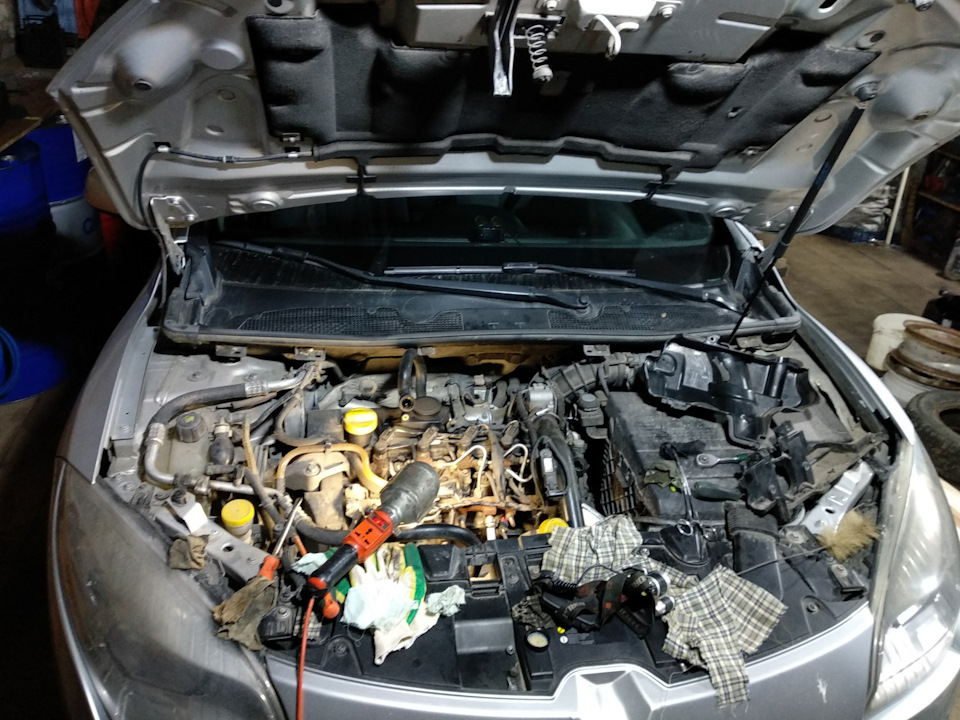

Так просто до номера не достать и чтобы его очистить пришлось снимать пластиковые защиты, которые стоят сверху двигателя!

Процедура очистки у меня заняла примерно минут сорок — средством орошал ткань, потом натирал место на двигателе, где располагается номер, после этого, смачиваем сухую ткань тормозной жидкостью и снова натираем, далее просто сухой тканью считаем влажность вместе с ржавчиной. Данную последовательность по кругу я выполнил примерно раз 20!
В итоге, номер у меня проявила и его с лёгкостью можно прочесть.

Источник

Номер двигателя, поиски.

В день постановки на учёт осознал что так и не видел номер дрыгателя своими глазами, только на фотке у предыдущего владельца, и доверившись «честности» этого индивидуума проверять я не стал. После покупки закатив авто на диагностику и там добрый дядька диагност с помощью инспекционного зеркальца не смог даже увидеть номер!

Решил покурить инет на предмет необходимости данного номера для постановки на учёт, и обнаружил что иногда инспектор нашей доблестной может завернуть авто из за этого номера, ссылаясь на то что не может идентифицировать двигатель, я всё больше волновался за постановку на учёт, метнулся в гараж на яму, и тут меня ждал сюрприз, места для осмотра нет совсем, с трудом пролазит рука, еще раз покурив инет свёл зону поиска номера до минимума для двигателя F4R 771, справа от масляного щупа в нижней части блока должен быть номер. Решил искать с помощью телефона, у меня есть функция макросъёмки, включив вспышку как фонарик и активировав макросъёмку я сделал где то 10 снимков той области где предполагал увидеть номер, но хрен там, ни одной циферки!

Решив действовать от простого, одел обычную ХБ перчатку, намочил пальцы в 646 растворителе и на угад начал тереть всё куда доставала рука и пальцы, стерев перчатку до дыр сделал ещё несколько фото наугад и о чудо, на одном из фото я заметил несколько точек номера! Цель найдена, трём дальше, еще одна перчатка в растворителе но уже по нужному месту и наконец то я смог прочитать номер, он к слову совпал с документами, и я спокойно сделав несколько фото для себя, инспектора и будущих владельцев, поехал ставить авто на учёт.

Всё прошло гладно, инспектор номер даже не пытался посмотреть))))) было обидно, я уже хотел похвастать что вот он есть, совпадает, и я такой молодец его очистил для вас)))))

Источник

Двигатель Рено К9К

Характеристики двигателя K9K

Надежность, проблемы и ремонт двигателя К9К

Этот турбодизель впервые показали в 2001 году на автомобиле Renault Clio 1.5 dCi, затем его начали ставить во все, что хоть немного движется. Заменил он 1.9-ти литровый одновальник F8Q и его собрата F9Q. Блок цилиндров К9К чугунный, внутри него установлен коленвал с ходом поршня 80.5 мм, длина шатунов 133.75 мм, диаметр поршней 76 мм, а их компрессионная высота 56 мм. В сумме получаем практически 1.5 литра рабочего объема, если быть точней, то 1,46 литра.

Головка блока цилиндров алюминиевая одновальная и имеет по 2 клапана на цилиндр. Диаметр впускных клапанов 33.5 мм, выпускных клапанов — 29 мм, а толщина стержня клапана 6 мм.
Регулировка клапанов на К9К требуется каждые 50 тыс. км. Зазоры клапанов на холодную: впуск 0.2 мм, выпуск 0.4 мм.
В системе ГРМ применен зубчатый ремень, срок его службы 90 тыс. км. С 2004 года интервал увеличили до 120 тыс. км, а с 2008 года до 160 тыс. км.

Самая слабая версия этого К9К оснащалась турбиной BorgWarner KP35, давление наддува 1 бар. Здесь стоит впрыск Common rail от Delphi. Мощность этого движка 65 л.с. при 4000 об/мин, крутящий момент 160 Нм при 2000 об/мин.
Аналогичная версия с интеркулером и с давлением наддува 1.2 бара имела мощность 80 л.с. при 4000 об/мин и крутящий момент 185 Нм при 2000 об/мин.
Самая мощная модификация дизеля оснащалась турбиной BorgWarner BV39 с изменяемой геометрией, которая надувает 1.25 бар, а Common rail здесь от Continental/Siemens, давление в рампе увеличено с 1400 до 1600 бар. Такой мотор развивает 100 л.с. при 4000 об/мин, а крутящий момент 200 Нм при 1900 об/мин.

В 2004 году началось производство второго поколения дизеля К9К, который перешел на стандарт Евро-4. Степень сжатия снизилась до 15.9, был доработан впрыск и выпускная система. Также повысили срок службы ремня ГРМ, и теперь менять его нужно раз в 120 тыс. км. Срок замены масла увеличен до 20 тыс. км.
Самая неедущая версия имеет мощность 65 л.с. при 4000 об/мин, крутящий момент 160 Нм при 1750 об/мин. Мощность такого же мотора с интеркулером 85 л.с. при 3750 об/мин, а крутящий момент 200 Нм при 2000 об/мин. Топовый Renault K9K развивает 105 л.с. при 3750 об/мин, крутящий момент 240 Нм при 1750 об/мин.

Третье поколение мотора вышло в 2008 году и стало соответствовать экологическим нормам Евро-5. Степень сжатия была снижена до 15.2, инженеры доработали систему EGR, поставили сажевый фильтр, увеличили срок службы ремня ГРМ до 160 тыс. км, а интервал замены масла растянуло до 30 тыс. км.
Версия без интеркулера получила впрыск от Bosch и развивает 75 л.с. при 4000 об/мин, крутящий момент 160 Нм при 1750-2500 об/мин. Такая же, но с интеркулером 90 л.с. при 4000 об/мин, крутящий момент 200 Нм при 1750-2500 об/мин.
Наиболее мощная модель имеет мощность 110 л.с. при 4000 об/мин, крутящий момент 240 Нм при 1750-2750 об/мин.

Четвертая версия К9К была показана в 2012 году и заточена она под стандарт Евро-6. Степень сжатия немного увеличили (до 15.5), изменили EGR, сажевый фильтр, маслонасос, пьезофорсунки, добавили систему старт-стоп. Характеристики слабой версии такие: мощность 75 л.с. при 4000 об/мин, крутящий момент 200 Нм при 1750-2500 об/мин. Аналог с интеркулером развивал 90 л.с. при 4000 об/мин, крутящий момент 220 Нм при 1750-2500 об/мин.
На топовой модели заменили турбину на BorgWarner BV38 с изменяемой геометрией, которая позволяет получить 110 л.с. при 4000 об/мин и крутящий момент 260 Нм при 1750-2750 об/мин. Такой двигатель известен еще как Мерседес ОМ607.

С 2011 года двигатель К9К 1.5 dCi заменяется на более новый 1.6-литровый дизель R9M.

Проблемы и неисправности дизельных двигателей Рено K9K

1. Главная болезнь дизелей К9К это шатунные вкладыши. Из-за особенностей их конструкции, из-за слишком большого интервала между заменами масла, из-за использования некачественного масла, через 100-150 тыс. км, есть очень высокий риск проворота вкладышей. Лучше не дожидаться этого момента, сразу проверить и заменить их после 100 тыс. км или после покупки автомобиля. Также лейте хорошее (не поддельное) масло и меняйте его не реже чем раз в 10 тыс. км.
2. Много жалоб на двигатели с Common rail от Delphi, у которых, из-за некачественного топлива, быстро выходит из строя ТНВД и тянет за собой форсунки. Здесь рекомендуется менять топливный фильтр раз в 8-10 тыс. км на оригинальный и лить только хорошее топливо. Подобной проблемы у К9К с Common rail от Siemens нет, но это не значит, что можно сливать солярку из ближайшего трактора. Здесь нужно менять фильтры каждые 10 тыс. км.

Номер двигателя К9К

Ищите номер мотора вот в этом месте:

Тюнинг двигателя К9К

Чип-тюнинг

Хотите добавить немного мощности? Езжайте в тюнинг компанию и залейте более агрессивную прошивку, это превратит ваши 75 л.с. или 90 сил в 115 л.с., а крутящий момент превысит 250 Нм. Моторы мощностью 110 л.с. перешиваются в 130-135 л.с., крутящий момент превышает 300 Нм. Это относится к моторам 4-го поколения, произведенные после 2012 года.
Прошлая 3-я версия (2008-2012) имеет показатели чуть хуже. Наиболее мощная модификация 110 л.с. перешивается в 130 л.с., крутящий момент 300 Нм, а модели на 75 л.с. и 90 л.с. можно раскачать до 110 л.с. и крутящий момент увеличится до 240+ Нм.
Более старое 2-е поколение (2004-2008) имеет такие же показатели, за исключением того, что самая слабая модель имеет предел в 90 л.с. и момент в 200 Нм.
Самые первые К9К, выпущенные в период 2001-2004 годов, имеет практически такой же потенциал. Самая неедущая модификация тюнингуется до 85 л.с., момент 200 Нм.

Источник

Великий и ужасный. Разбираем по косточкам дизель 1.5dCi

Фото автора и из архива редакции

Фото автора и из архива редакции

Двигатель 1.5 dCi очень популярен в Беларуси – сказываются «проходной» объем, доступные по цене модели-агрегатоносители, топливная экономичность. Но слухи о надежности крайне противоречивые, так что неплохо бы во всем разобраться!

Общее описание и модификации

Под фирменным обозначением 1.5 dCi скрывается двигатель К9К, разработанный и производимый альянсом Renault Nissan с 2001 года (выпуск налажен на заводах в Испании, Турции и Индии). В основе – чугунный блок (ход поршня – 80,5 мм, диаметр цилиндра – 76 мм, рабочий объем – 1461 куб. см) и алюминиевая ГБЦ с одним распредвалом и двумя клапанами на цилиндр. А вот далее следуют различия в применяемых топливных системах, системе наддува, «экологии», навесном оборудовании, его приводе и так далее.

Принято выделять четыре поколения, соответствующие стандартам Euro 3 (c 2001 года), Euro 4 (с 2005 года), Euro 5 (с 2008 года) и Euro 6 (с 2012 года). При этом надо учитывать, что в общей сложности у двигателя несколько десятков модификаций, которые применялись на легковых и легких коммерческих моделях Renault/Dacia, Nissan, Mercedes, Infiniti, Mahindra и Suzuki.

И, разумеется, имеются различия в зависимости от региона продаж. Например, реализуемые в СНГ автомобили Renault оснащаются версиями, соответствующими стандарту Euro 5. Сажевый фильтр появился на них лишь в 2015 году. Европейские версии оснащаются им с 2008 года, а двигатели последнего поколения имеют системы start-stop и впрыск мочевины.

Все это замечательно, но потенциальных покупателей и действующих владельцев автомобилей с такими моторами интересуют вопросы надежности и ремонтопригодности 1.5 dCi. Ведь в свое время карма этого двигателя была изрядно подпорчена страшилками про «капризную» систему Common Rail Delphi, а некоторые опытные владельцы предпочитают в профилактических целях сразу после покупки подержанного автомобиля менять не только привод ГРМ, но и шатунные вкладыши – якобы они по определению «живут» недолго.

Топливная система

Ранние версии K9K (в частности, модификаций 636-728, 830 и 834) оснащались топливной аппаратурой Delphi. Она действительно показала себя в эксплуатации далеко не беспроблемной. Выяснилось, что система не только чувствительна к качеству топлива, но и к работе применяемого фильтра.

Стоило хорошенько затянуть с его заменой или просто использовать элемент ненадлежащего качества, начинались проблемы. Насос начинал гнать металлическую стружку, от которой в свою очередь страдали уже топливные форсунки.

Для восстановления работы Common Rail приходилось менять большую часть компонентов топливной системы. Причем одними только форсунками и ТНВД дело могло не ограничиваться. В общем, проблемы с Delphi действительно могли быть. В идеале лучше использовать оригинальный топливный фильтр Delphi и менять его каждые 8-10 тысяч километров, хотя официальный сервис таких требований не предъявляет.

С 2005 года на мощные версии K9K (от 95 л.с. и выше) ставили топливную аппаратуру Siemens, которая впоследствии поставлялась под маркой Continental. С ней проблем действительно меньше, хотя и нельзя сказать, что нет совсем (относительно недолговечен подкачивающий насос низкого давления в ТНВД, дорогие пьезофорсунки также чувствительны к качеству топлива). Опять же, при своевременном обслуживании автомобиля их вероятность все равно ниже, чем в случае с Delphi. Определить марку топливной аппаратуры можно по коду двигателя или же по ряду признаков (например, мощность свыше 95 л.с., 6-ступенчатая коробка, боковой выход топливопроводов, ТНВД с двумя регуляторами и «маленьким» приводным шкивом – признаки Siemens/Continental).

Шатунно-поршневая группа

Чугунный блок у К9К, считайте, вечный. Нет проблем и с поршнями (если их не «палить» бедной смесью из-за нерабочих форсунок). Однако одной из характерных «болячек» (по крайней мере ранних версий) мотора считается недостаточно высокий срок службы шатунных вкладышей.

На официально проданных здесь и обслуживаемых по существующему регламенту машинах (а это преимущественно Duster, а также Lodgy, Dokker и Logan первого поколения) таких проблем не отмечено. Однако напомним, что в Беларуси межсервисный интервал составляет 15 тысяч километров, а некоторые владельцы предпочитают сокращать его до 10 тысяч (и на самом деле для долголетия двигателя это верное решение). Пригнанные из Европы машины и пробеги имеют солидные, и обслуживаются с вдвое большим интервалом.

Связана ли «слабость» вкладышей с их конструктивными особенностями или столь растянутыми межсервисными интервалами, либо же качеством применяемого масла, доподлинно не известно. Однако факт: на хорошо поездивших машинах из Европы, особенно выпущенных в 2000-х, провороты вкладышей случались. Поэтому их превентивная замена после покупки (как это делается с приводом ГРМ), особенно если пробег превышает 200 тысяч километров, достаточно распространенное явление.

При этом лучше отдавать предпочтение оригинальным деталям, поскольку лицензионные могут даже не совпадать по размерам, а случаи, когда они не выдерживали и нескольких тысяч километров, известны.

Газораспределительный механизм

Двигатель не имеет гидрокомпенсаторов, поэтому рано или поздно владелец может столкнуться с необходимостью регулировки тепловых зазоров клапанов. Вряд ли это произойдет ранее 100-120 тысяч километров, а вот дальше характерный стук или подтраивание двигателя заставят заняться этой непростой процедурой. Дело в том, что зазоры выставляются путем подбора стаканов (хорошо, если в наличии на СТО будут все нужные размеры). Чтобы поменять стаканы, надо снимать распредвал, что увеличивает трудоемкость работы и ее стоимость. Небольшой лайфхак: можно немного сэкономить на работе, если совместить эту операцию с обновлением привода ГРМ.

На моторах первого поколения замена ремня и ролика ГРМ требовалась каждые 60 тысяч километров, во втором поколении этот срок увеличили до 90 тысяч километров, а последние версии имеют заявленные интервалы 120 и даже 180 тысяч. Но это в Европе. В нашем регионе регламент, скажем, для Renault Duster, следующий: если автомобиль произведен до 16 сентября 2016 года, привод ГРМ подлежит замене через 60 тысяч километров или 4 года (в зависимости от того, что наступит раньше), если позже – каждые 90 тысяч километров или 6 лет.

При данной операции обязательно меняется не только ремень ГРМ и его ролик, но и ремень навесных агрегатов, а также его натяжитель. Экономить на качестве деталей и пытаться использовать старые ролики или крепеж шкива нельзя.

Взять тот же натяжитель вспомогательного ремня. Если оставить его на второй срок, есть риск, что со временем пружина ослабнет, ремень соскочит, порвется, его намотает на шкив, что уже чревато обрывом ремня ГРМ.

То же с болтом и шайбой: в комплекте они идут и должны быть использованы. Повторное применение старых деталей чревато ослаблением крепежа.

Также следует учитывать, что на некоторых моторах должен меняться и демпферный шкив коленвала – при каждой замене или через раз, в зависимости от его конструкции. Если генератор оснащен обгонной муфтой, проверяется ее состояние, при необходимости она подлежит замене. А вот помпа достаточно долговечна, ее рекомендовано менять при каждом втором обновлении привода ГРМ. В любом случае должна быть проведена ее проверка на наличие люфта.

Оригинальный ремень имеет метки, что упрощает его установку. Регламент работ подразумевает использование фирменного специнструмента – фискаторов коленвала и распредвала, хотя «гаражники» умудряются обходиться и без них (но результат зависит от аккуратности и мастерства исполнителя).

Система выпуска, «экология», наддув

Как и у большинства современных дизелей, со временем у К9К могут возникнуть вопросы по работоспособности системы EGR и сажевого фильтра. Причины проблем известны: короткие городские поездки, езда в натяг без больших оборотов, что не позволяет «продышаться» двигателю и произвести прожиг фильтра в автоматическом режиме, использование масла, не соответствующего спецификации.

Работу клапана EGR рекомендуется периодически проверять, при необходимости чистить (обычно это помогает и замена клапана не требуется). Если владелец не обеспечивает условий для прожига сажевого фильтра, придется проводить принудительную регенерацию в условиях сервиса. Но до этого лучше не доводить, в частности, не игнорировать предупреждение (контрольную лампу). Впрыск мочевины встречается лишь у самых современных версий у «европейских» машин. Особых проблем система пока не доставляет.

От масла, а также условий эксплуатации, зависит и «здоровье» турбины. В зависимости от модификации двигателя используются различные модели турбокомпрессоров BorgWarner, на мощных версиях – с изменяемой геометрией. Если двигатель исправен, турбина ходит не менее 200 тысяч километров. Иногда требует замены датчик давления наддува.

Наш вердикт

За два десятка лет двигатель К9К модернизировали и оснащали новыми системами, он обрастал новыми версиями, так что разница между ранними и поздними модификациями достаточно существенна. Судя по всему, это касается и надежности, так как больше всего претензий было по моторам самых первых лет выпуска.

При этом важно отметить две вещи. Во-первых, многие проблемы – возрастные, фиксируются при пробегах далеко за 200 тысяч километров, да и 30-тысячные «европейские» интервалы замены масла вряд ли прибавляют мотору и его системам долговечности. К слову, о ресурсе. 350-400 тысяч километров – это тот порог, после которого вложений становится уже слишком много. «Железо» выдержит, остальное можно ремонтировать, просто это уже вряд ли целесообразно.

Во-вторых, двигатель хоть и довольно простой, но все же требовательный к качеству топлива и применяемым «расходникам», к тому же имеет свои конструктивные особенности. Поэтому, если хотите действительно беспроблемный 1.5dCi, ищите автомобиль с реальным пробегом до 150 тысяч километров, в идеале – с подтвержденной сервисной историей. После чего обслуживайте его по регламенту, с применением качественных (а по некоторым позициям и оригинальных) запчастей. И тогда вопросов по части надежности можно не опасаться.

Стоимость оригинальных запчастей (без учета скидок) у дилера на примере Renault Duster

Стоимость б/у деталей с разборок на примере Renault Megane III:
