ниссан куб расположение предохранителей

Ниссан кубе предохранители

Nissan Cube — субкомпактвэн японской сборки. За весь период было выпущено три поколения данной серии. Мы представляем описание предохранителей для первого поколения ниссан куб z10. Nissan cube az10 выпускался в 1998, 1999, 2000, 2001,2000 и 2003 году. После этого его сменило 2 поколение.

Для все автомобилей семейства ниссан куб характерно размещение двух блоков с предохранителями и реле. Один в салоне, рядом с рулевой рейкой, за защитной крышкой, а другой под капотом, рядом с аккумулятором.

Предохранители в салоне

Фотография блока

Схема

Описание

первая колонка
10А — «сигнал стартера».
15А — «сеть 100В»
10А — «стекло-люко-подъёмник»
10А — «свет в салоне»
10А — «стоп-сигналы»
15А — «подогрев щёток»
10А — «звуковой сигнал»
15А — «противотуманная фара»
10А — «аварийки»
10А — «лампы заднего хода»
10А — «поворотники»
10А — «приборная панель»
10А — «ABS»

вторая колонка
10А — «коробка передач»
10А — «подушки безопасности»
10А — «ЭБУ»
15А — «бензонасос»
10А — «инжектор»
10А — «кондиционер»
пустая строка
15А — «вентиляторы»
10А — «магнитола»
15А — «электрические розетки, прикуриватель»
20А — «стеклоочистители»
10А — «зеркало, задний стеклоочиститель»
15А — «подогрев (стекла)»

За прикуриватель отвечает предохранитель номер 23 на 15А.

Блок под капотом

Фото схема

Сверяйте назначение Ваших предохранителей с актуальным описанием на крышке блока.

Источник

Предохранители ниссан куб z10 с описанием назначения элементов

Nissan Cube — субкомпактвэн японской сборки. За весь период было выпущено три поколения данной серии. Мы представляем описание предохранителей для первого поколения ниссан куб z10. Nissan cube az10 выпускался в 1998, 1999, 2000, 2001,2000 и 2003 году. После этого его сменило 2 поколение.

Для все автомобилей семейства ниссан куб характерно размещение двух блоков с предохранителями и реле. Один в салоне, рядом с рулевой рейкой, за защитной крышкой, а другой под капотом, рядом с аккумулятором.

Предохранители в салоне

Фотография блока

Схема

Описание

10А — «сигнал стартера».

10А — «свет в салоне»

15А — «подогрев щёток»

10А — «звуковой сигнал»

15А — «противотуманная фара»

10А — «лампы заднего хода»

10А — «приборная панель»

10А — «коробка передач»

10А — «подушки безопасности»

15А — «электрические розетки, прикуриватель»

10А — «зеркало, задний стеклоочиститель»

15А — «подогрев (стекла)»

За прикуриватель отвечает предохранитель номер 23 на 15А.

Блок под капотом

Фото схема

Сверяйте назначение Ваших предохранителей с актуальным описанием на крышке блока.

Источник

Реле стартера или поспешишь — кошелек опустошишь.

Всех приветствую.
Модернизировал проводку накануне и чтобы не мучать аккумулятор решил отключить стартер путем извлечения реле (так было нужно)

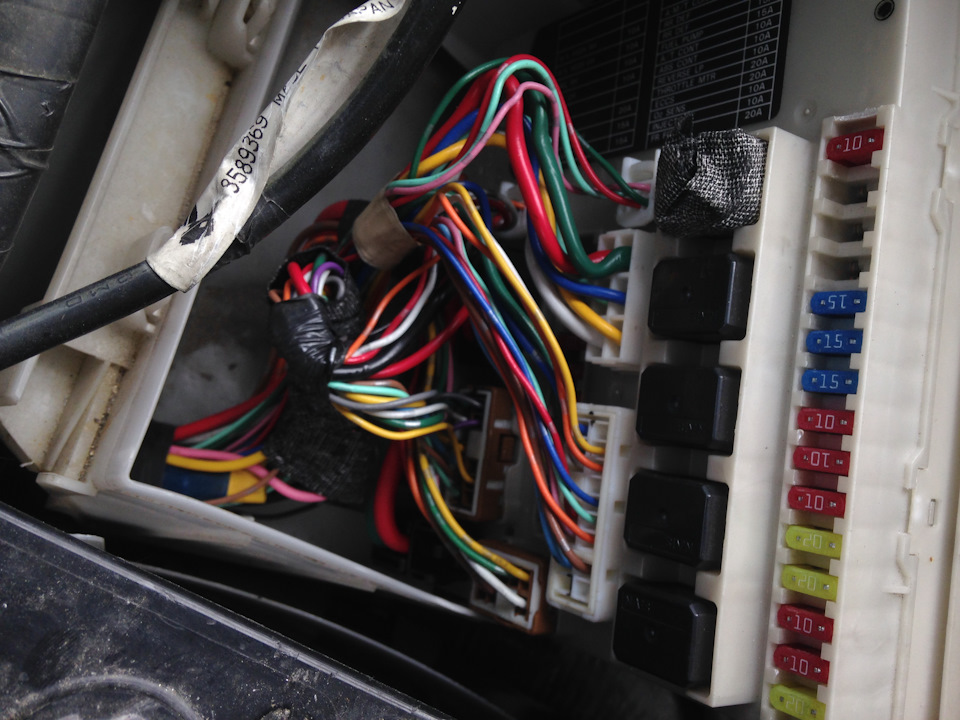

Те кто пробовал вытаскивать реле в кубе наверное замечали, что они там сидят достаточно плотно и крепко. Пришла гениальная идея применить инструмент.

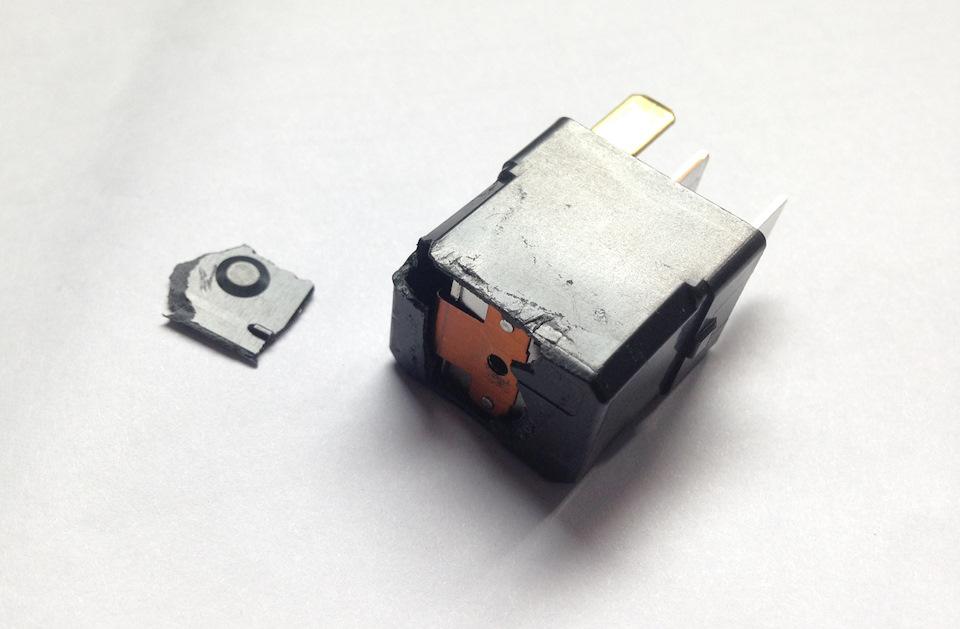

В первый раз всё прошло замечательно, а вот второй раз корпус реле не выдержал натиска.

Эх, если бы я знал что реле непонятно сколько стоит и продается далеко не в каждом магазине (читать как «заказать и ждать 2 недели») …если бы да кабы.

Хоть реле и рабочее, но использовать его с разбитым корпусом, сомнительная затея.

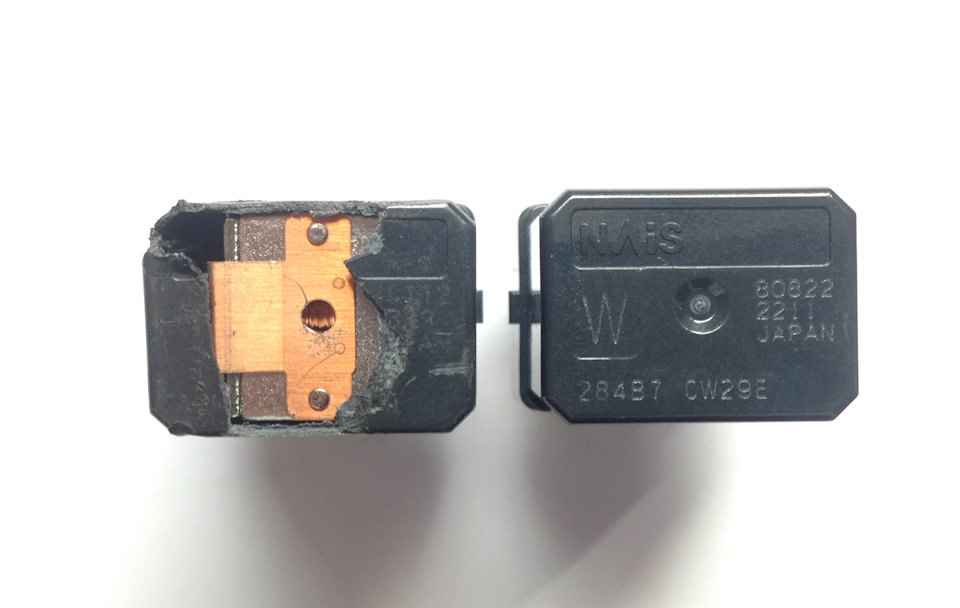

Кусочек с лого производителя бесследно исчез, по цифрам на реле не нашел, всё ведет к NAiS глядя на остальные реле в блоке, предположил что это все-таки NAiS (может старая вариация)

Заказал

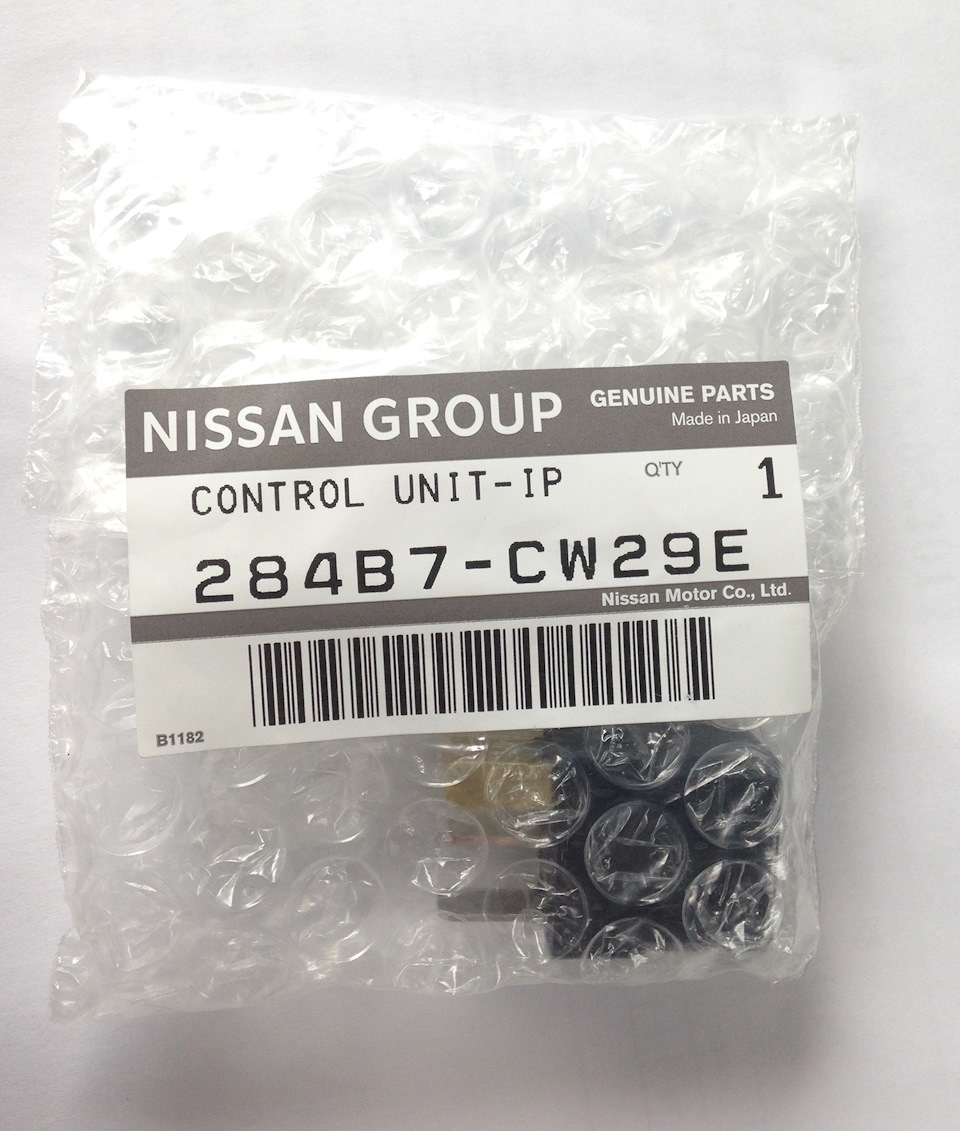

Артикул: 284B7-CW29E (NAiS она же Matsushita Electric Works)

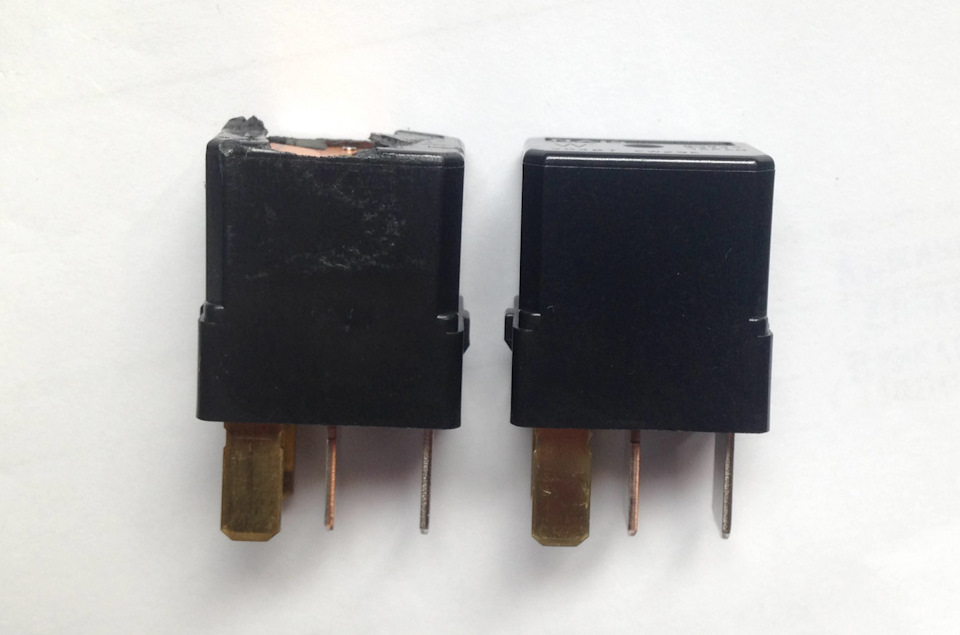

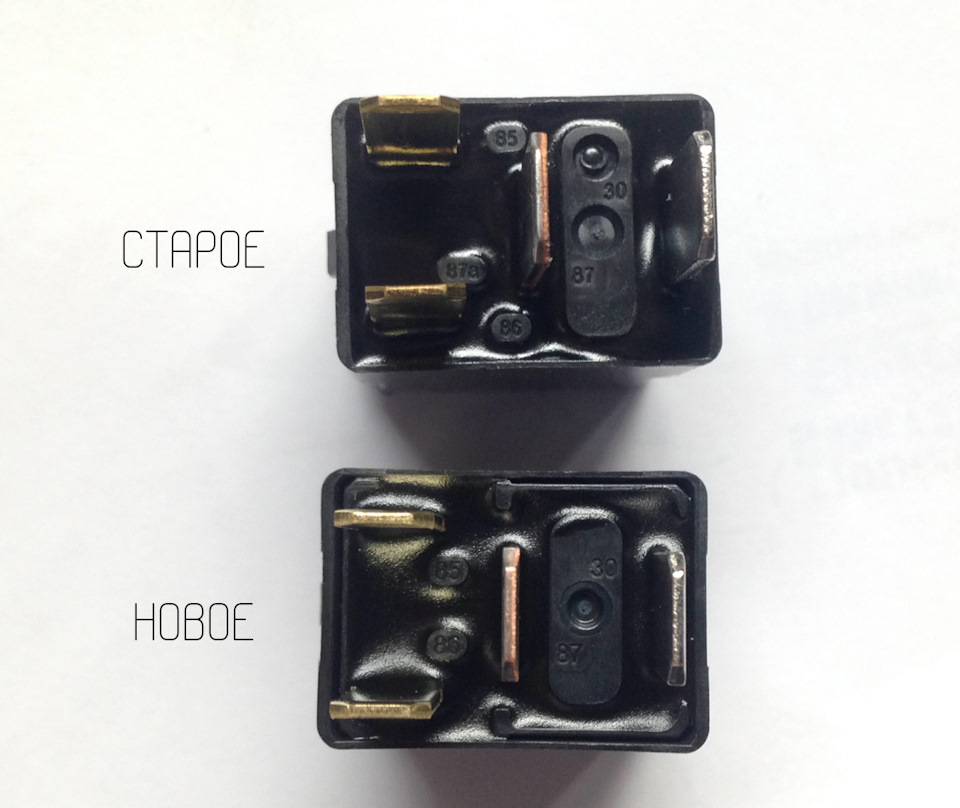

Визуально реле почти одинаковые, только подписи к контактам немного отличаются, (нет 87а).

Уставил, завел, вроде всё нормально.

В общем, сам сломал — сам плати, в следующий раз буду осмотрительней.

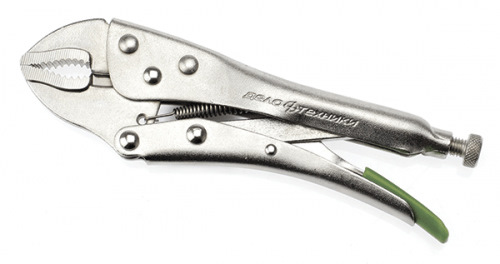

Используйте пальцы или спец. съемники )
Если есть информация по поводу этих реле, пишите комментарии.

Запчасти

Nissan Cube 2004, двигатель бензиновый 1.4 л., 98 л. с., передний привод, автоматическая коробка передач — своими руками

Машины в продаже

Комментарии 3

Спасибо за хороший отчёт!
Думаю не помешает, нашёл на просторах Инета, писал очень грамотный Чел:

4-контактные реле с защитным диодом имеют маркировку ACM33211 (или же CM1a-D-12V) – рабочая мощность 1.5 Вт,
в других моделях Nissan встречаются ACV31112 (у них чуть меньше номинальная рабочая мощность — 0.8 Вт против 1.5 Вт, возможно, незначительно отличаются и другие параметры). По каталогу Nissan данные реле имеют номер 284B7CW28E.
В Micra K12 эти реле отвечают за: 1) блок управления двигателем, 2) стартер, 3) основные цепи зажигания.

4-контактные реле без защитного диода имеют маркировку ACM33201 (или же CM1a-12V), в других моделях Nissan встречаются ACV31012 (отличия примерно такие же, как и между реле с диодом). По каталогу Nissan данные реле имеют номер 284B7CW29E, в Micra K12 они отвечают за всё остальное — 1) обогрев заднего стекла, 2) ближний свет фар, 3) противотуманные фары, 4) высокая и 5) низкая скорость вентилятора системы охлаждения.

Ставить реле с защитным диодом вместо обычных — можно, и, на мой взгляд, это даже полезно (особенно для высокоточных цепей, хотя они почти все таковыми и являются) — транзисторы дольше проживут, их не будут беспокоить обратные всплески тока)
А вот ставить обычные реле вместо реле с защитным диодом я бы не рекомендовал — если завод их туда поставил, то явно не зря. Конечно, когда надо экстренно куда-то доехать — оно поработает и так, а вот на постоянную основу всё-таки советую поставить то, что положено.

Что примечательно — для реле цепей зажигания предусмотрен разъём для 5-контактного реле, но в самом блоке (внутри) пятая нога просто висит в воздухе и никуда не подключена. Видимо, унификация с какой-то другой моделью.
5-контактные реле с защитным диодом имеют маркировку ACV11112, номинальная рабочая мощность 0.8 вт, по каталогу Nissan имеет номер 252309F905. Можно поставить, но смысла нет (стоят дороже 4-контактных), да и меньшая рабочая мощность тоже не пойдёт на пользу долговечности.

Также существуют 4-контактные реле с защитным резистором, ставятся на другие модели Nissan. Они имеют маркировку ACM33221 (или же CM1a-R-12V), по каталогу Nissan номер мне найти не удалось (возможно, его и нет), зато такие реле активно применяет Mitsubishi. У них это реле можно встретить под оригинальными номерами: 8627A030, MR588567, MR515993, MR490491, MB629083. Может и ещё под какими-то)

Напишу ещё каталожные номера предохранителей, применяющихся в блоке IPDM:
Предохранитель блока IPDM маленький 10A (красный) — 24319C9910, KE26689910
Предохранитель блока IPDM маленький 15A (синий) — 24319C9915, KE26689915, номер по Renault 7700410575
Предохранитель блока IPDM маленький 20A (жёлтый) — 24319C9920, KE26689920

Источник

Nissan Cube — предохранители и реле

Для все автомобилей семейства Nissan куб характерно размещение двух блоков с предохранителями и реле. Один в салоне, рядом с рулевой рейкой, за защитной крышкой, A другой под капотом, рядом с аккумулятором.

Предохранители в салоне

Фотография блока

Схема

Описание

первая колонка
10А сигнал стартера.
15А сеть 100В
10А стекло-люко-подъёмник
10А свет в салоне
10А стоп-сигналы
15А подогрев щёток
10А звуковой сигнал
15А противотуманная фара
10А аварийки
10А лампы заднего хода
10А поворотники
10А приборная панель
10А ABS

вторая колонка
10А коробка передач
10А подушки безопасности
10А ЭБУ
15А бензонасос
10А инжектор
10А кондиционер
пустая строка
15А вентиляторы
10А магнитола
15А электрические розетки, прикуриватель
20А стеклоочистители
10А зеркало, задний стеклоочиститель
15А подогрев (стекла)

ЗA прикуриватель отвечает предохранитель номер 23 на 15А.

Блок под капотом

Фото схема

Сверяйте назначение Ваших предохранителей с актуальным описанием на крышке блока.

Видео про предохранители Nissan Cube

как быстро найти сгоревший предохранитель и реле.
Реле поворотов ВАЗ на Ниссан, Nissan Cube (Замена на реле от ВАЗ). Replacing the relay
Устраняем глюк в питании блока управления двигателем
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ ПОД КАПОТОМ НИССАН АЛЬМЕРА КЛАССИК
Ниссан Либерти RM12 реле поворотов, где оно расположено?

Источник

Предохранители ниссан куб z10

Nissan Cube — субкомпактвэн японской сборки. За весь период было выпущено три поколения данной серии. Мы представляем описание предохранителей для первого поколения ниссан куб z10. Nissan cube az10 выпускался в 1998, 1999, 2000, 2001,2000 и 2003 году. После этого его сменило 2 поколение.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Для все автомобилей семейства ниссан куб характерно размещение двух блоков с предохранителями и реле. Один в салоне, рядом с рулевой рейкой, за защитной крышкой, а другой под капотом, рядом с аккумулятором.

Предохранители в салоне

Фотография блока

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Схема

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,1,0,0,0 —>

Описание

p, blockquote 8,0,0,0,0 —>

первая колонка
10А — «сигнал стартера».
15А — «сеть 100В»
10А — «стекло-люко-подъёмник»
10А — «свет в салоне»
10А — «стоп-сигналы»
15А — «подогрев щёток»
10А — «звуковой сигнал»
15А — «противотуманная фара»
10А — «аварийки»
10А — «лампы заднего хода»
10А — «поворотники»
10А — «приборная панель»
10А — «ABS»

p, blockquote 9,0,0,0,0 —>

вторая колонка
10А — «коробка передач»
10А — «подушки безопасности»
10А — «ЭБУ»
15А — «бензонасос»
10А — «инжектор»
10А — «кондиционер»
пустая строка
15А — «вентиляторы»
10А — «магнитола»
15А — «электрические розетки, прикуриватель»
20А — «стеклоочистители»
10А — «зеркало, задний стеклоочиститель»
15А — «подогрев (стекла)»

p, blockquote 10,0,0,1,0 —>

За прикуриватель отвечает предохранитель номер 23 на 15А.

Блок под капотом

Фото схема

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,1 —>

Сверяйте назначение Ваших предохранителей с актуальным описанием на крышке блока.
