ливневая канализация в частном доме нужна
Ливневка в частном доме
Чтобы на участке не было потопа после каждого дождя, чтобы фундамент не мок и не разрушался, необходимо обеспечить отведение осадков. Для этого нужна дождевая канализация. Ее мы можем видеть в городах — это система из устройств приема воды и каналов. Ливневая канализация в частном доме имеет меньшие размеры, но суть ее та же. Нельзя сказать, что ее делать просто, но справиться самостоятельно можно, особенно, если вы уже что-то делали на участке своими руками.
Что такое система ливневой канализации частного дома и какой она бывает
В регионах с большим количеством осадков необходимо куда-то отводить дождевые и талые воды. Если этого не делать, постепенно разрушаются дорожки, земля во дворе раскисает, а потом долго высыхает. Если еще и не сделать отмостку вокруг дома, дождевые воды подмоют и постепенно разрушат фундамент. В общем, ливневая канализация в частном доме — залог долголетия вашего дома, порядка и опрятного внешнего вида на вашем участке. Этот вид инженерных систем называют еще ливневка или дождевая канализация.

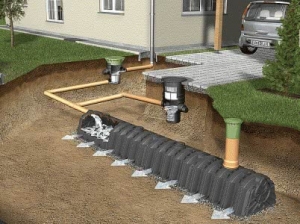

Устройство ливневой канализации
Состав системы такой:
Где какие части устанавливают
Куда девать воду
Больше всего вопросов возникает с тем, куда девать стремительно прибивающие осадки. Во-первых, ливневая канализация в частном доме может стать поставщиком воды для полива. Для этого все трубы системы сводятся в большую емкость или несколько емкостей, а от туда уже, при помощи насоса, могут перекачиваться в систему полива.
Пример сброса дождевой воды на грунт
Во-вторых, если поливать нечего или некуда девать такой объем жидкости, можно отводить ливневые воды в централизованную канализацию, сточную канаву, расположенный вблизи водоем. Если эти возможности реализовать нельзя, устраивают систему сброса воды в грунт. Это перфорированные пластиковые трубы, закопанные ниже уровня грунта.
Типы и их особенности
Ливневая канализация в частном доме может быть трех типов:
В каждом конкретном случае приходится проектировать свою собственную схему — единого рецепта нет. У каждого свой участок с его особенностями: впитывающей способностью грунта, рельефом, застройкой, планировкой.
Что точно надо сделать — отвести воду подальше от дома. Сделать это можно так, как на фото выше — установив в дорожке желоба и сливая воду на газон. Но это — только один из множества вариантов. Второе место, откуда желательно отвести воды — обширная вымощенная площадка. Как правило, тут образуются большие лужи, с которыми бороться трудно. Решить проблему можно сделав одну или несколько точек сбора воды — поставить точечные дождеприемники и отвести воду по одному из рецептов.
Совмещенная или отдельная
Часто в частном доме необходимо делать сразу три системы водоотведения:
Часто они идут параллельно или расположены недалеко друг от друга. Естественно, возникает желание сэкономить и совместить ливневку с какой-нибудь другой. В частности — использовать уже имеющийся колодец. Сразу надо сказать, что лучше этого не делать. Почему? Во время ливня вода прибывает с очень большой скоростью. В среднем — от 10 кубов в час (может и больше). При такой скорости поступления воды, колодец заполняется очень быстро. Бывает что и переполняется.
Если сброс идет в канализационный колодец, вода начинает поступать в трубы канализации. Подняться выше уровня грунта она не поднимется, но и спустить ничего вы не сможете — все будет стоять в сантехнике. После понижения уровня воды внутри остается мусор. Он мешает нормальной работе канализации, приходится ее чистить. Не самое приятное занятие.
Одновременная прокладка всех систем на участке — главное- не запутаться
Если сброс идет в дренажный колодец, дело обстоит еще хуже. Во время ливня вода под большим напором поступает в систему. Она заполняет трубы, затем выливается под фундамент, подмывая его. Последствия вы можете себе представить. Есть еще не столь очевидные вещи. Например, заиливание дренажных труб. Почистить их нереально, приходится менять. А это — большие расходы и очень много работы.
Итак из всего сказанного можно сделать вывод. Первый — ливневая канализация в частном доме должна иметь собственный колодец. Второй — желательно чтобы он был большого размера. Это если не повезло иметь под боком пруд, озеро или речку.
Составляющие ливневки и их виды
Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

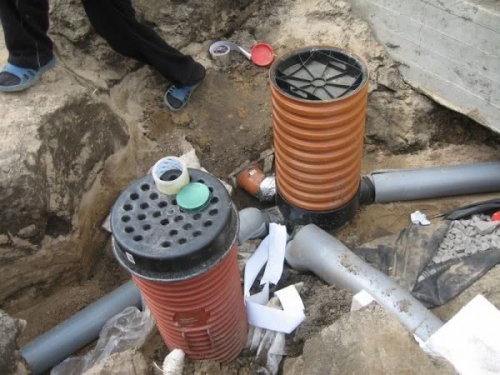

На протяженных участках нужны точки ревизии — для прочистки возможных засоров в трубах
Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.
Порядок строительства
Вообще, для начала требуется создать проект. Если нет возможности или желания воспользоваться услугами профессионалов, нарисуйте его в масштабе (на листке бумаги или в одной из программ). Так вы сможете довольно точно определиться с тем, чего вам надо и сколько. Закупив необходимые материалы можно приступать к работам.
Сначала устанавливают систему водостоков. Затем начинается монтаж ливневой канализации. Эту работу имеет смысл проводить одновременно с укладкой дренажной и канализационных систем, а также провести работы по подготовке у укладке дорожек и отмостки. Для всех этих работ требуется снимать грунт, так почему бы не сделать все сразу?
Установка дождеприемника — залить бетоном и «пригрузить» чем-то тяжелым, чтобы не выдавило
Если другие системы уже готовы или они просто не нужны, можно выкопать траншеи. Они должны быть больше требуемой глубины на 10-15 см. На дно траншей насыпают щебень, а в него укладывают трубы, ставят устройства. Щебень будет нейтрализовать силы пучения: он всегда остается подвижным, так что при нагрузках просто передвигается с места на место. Как вы знаете, установленные в нем устройства нагрузки почти не ощущают.
При установке дождеприемников их бетонируют. Вокруг ставят опалубку, заливают слоем бетона в 15-20 см. Его надо рассчитать так, чтобы нормально «легло» финишное покрытие, которое вы собираетесь настелить.
Нужна ли ливневая канализация для частного дома
Нужна ли ливневая канализация для частного дома и как ее правильно построить?
Ответ на вопрос, для чего нужна ливневая канализация, должен знать каждый застройщик. Атмосферные осадки, стекающие с крыши по стенам домов, способствуют разрушению конструкций. Грунтовые воды, в свою очередь, подмывают фундамент. Чтобы избавиться от разрушительно действия влаги, строят такие системы, как дренаж и ливневая канализация.
Необходимость правильно организовать сброс талой и дождевой воды с территории участка появилась в те времена, когда люди научились строить жилье. Обойтись без сооружения такой системы водоотведения, как ливневка, могут разве что жители пустынь.
Во всех остальных случаях ливневка и дренаж вокруг фундамента – это обязательные элементы инженерных конструкций в частном доме.
Что входит в систему ливневой канализации?
Чтобы понять, как правильно сделать ливневую канализацию, следует познакомиться с тем, какие элементы входят в ее состав:
Расчет и проектирование
При проектировании следует учесть, что ливневая канализация, собранная из труб, проложенных под землей, то есть, закрытого типа, требует больших затрат средств и труда. Поэтому, во всех местах, где это возможно, должна быть запроектирована ливневка, собранная из открытых лотков, то есть система открытого типа.
Как правило, при сооружении этого вида ливневок, лотки рекомендуют разместить вокруг здания, вдоль садовых дорожек. В местах, где естественным образом накапливается вода, планируется точечная ливневка, то есть устанавливаются отдельные дождеприемники, обеспечивающие слив воды.
Как соорудить ливневую канализацию в частном доме?
Сооружения системы сбора и отведения воды от стен и фундамента дома
Чтобы исключить стекание дождевой воды по стенам здания, на крыше сооружают специальную систему водоотвода, состоящую из желобов, установленных на кровле вдоль карнизов, воронок и водосточных труб.
В зависимости от конфигурации крыши планируется устройство водостока закрытого (опоясывающего) типа или системы, состоящей из отдельных компонентов. Сооружение системы закрытого типа обязательно для кровель вальмового типа.
Площадь кровли влияет и на количество таких элементов системы, как воронки и стояки, посредством которых осуществляется сброс собранной в желобах воды.
Для отведения от стен и фундамента воды, не попавшей на крышу, вокруг дома рекомендуется построить отмостку – площадку из водонепроницаемого материала, расположенную под тупым углом к стене. Вода с отмостки должна попадать в специальный канал, ведущий в установленные дождеприемники.
Полезные рекомендации по строительству ливневой канализации
Вот несколько полезных рекомендаций, которые будут полезны при самостоятельном сооружении системы:
Эксплуатация ливневок и их ремонт
Как и любая инженерная коммуникация, ливневая канализация нуждается в регулярном обслуживании. В принципе, эксплуатация ливневой канализации не требует особых усилий, нужно только периодически чистить пескоуловители, и убирать опавшую листву и прочий мусор, попавшие на решетки каналов.
Как правило, ремонтные работы заключаются в прочистке таких элементов, как стояки, дождеприемники и трубы. Иногда требуется сделать замену вышедших из строя элементов.
Наиболее трудоемким процессом является замена труб, проложенных на глубине, как минимум метр.
Итак, система, обеспечивающая сброс воды, выпадающей в виде осадков, является обязательным элементом комфортного дома.
Начинающим мастерами стоит внимательно изучить теорию строительства такой инженерной коммуникации, как ливневая канализация – фото и видео, позволяющие лучше понять, как следует выполнять работу, несложно найти.
Читайте также
Ливневая канализация для сбора воды с крыши
Зачем нужна ливневая канализация для сбора воды с крыши частного дома? Дождевые и талые.
СНиП при строительстве ливневой канализации
Нужно ли придерживаться СНиП при строительстве ливневой канализации? Сильные ливни и.
Строительство ливневой канализации своими руками
Может ли быть построена ливневая канализация на участке своими руками? Чтобы раз и.
Септики ЕвроЛос
Септики ЕвроЛос с установкой в Егорьевске. Автономная канализация, септики Евролос.
Трубы для ливневой канализации и как их уложить
Какие выбрать трубы для ливневой канализации и как их правильно уложить в землю? Система.
Устройство ливневой канализации в частном доме
Как выполнено устройство ливневой канализации в частном доме и можно ли это сделать.
Установка водоотводных лотков из пластика и бетона
Как производиться установка водоотводных лотков ливневой канализации из пластика и.
Проектирование системы ливневой канализации
Проектирование и расчёт системы ливневой канализации на участке Ливневая канализация –.
Системы дренажа и ливневой канализации для частников
Для многих владельцев загородной недвижимости актуальна проблема отведения с участков лишней влаги, для решения которой применяются специализированные системы. Комбинация глубинного дренажа и ливневой канализации позволяет защитить здания от негативного воздействия воды и предотвратить заболачивание почвы. При помощи специалистов компании Uponor рассмотрим, как реализовать на своем участке подобные системы.
Какие функции выполняют системы водоотведения
Без воды нет жизни, но, если ее чрезмерное количество – эта самая жизнь значительно усложняется. Застой воды пагубно сказывается на плодородном слое, а любые конструкции, контактирующие с обводненным грунтом, значительно быстрее выходят из строя. И речь не только о дорожках и других покрытиях, на которых месяцами стоят лужи, но и о фундаментах.
Сложно переоценить важность защиты фундамента дома и прилежащих территорий от негативного воздействия влаги, сказывающегося как на характеристиках здания, так и на жильцах. Дренажная система, устраиваемая в области фундамента, не только собирает и отводит воду, но и предотвращает повышение уровня грунтовых вод.
Даже капиллярный подъем влаги чреват отсыреванием фундамента и появлением плесени, промерзание же мокрой почвы под пятном застройки может привести к деформации основания. Не говоря о том, что кристаллы льда без особых проблем «рвут» самые прочные материалы и по весне вместо монолита вполне реально обнаружить его растрескавшееся подобие. Дренажная система своевременно отводит воду всех видов от фундамента и цоколя, тем самым осушая их и обеспечивая несущим конструкциям оптимальный режим эксплуатации.
Почва глинистая, водичка у меня довольно высокая – 30-40 см., хочу вокруг дома сделать некий дренаж с отводом в колодец с последующей откачкой. Высокая вода жить не мешает совсем, но зимой фундамент жалко.
По статистике, с крыши загородного дома средней площади в течение года собирается от 50 до 150 м³ стоков, включающих талую и дождевую воду. Слив такого объема воды на участок даже с проницаемым грунтом может вызвать застойные явления, не говоря о глинистых почвах. Чтобы предотвратить подобное существует ливневая канализация.
Ливневая канализация предназначена для сбора, фильтрации и отведения дождевых и талых вод, а также поверхностных стоков в период снеготаяния или обильных осадков. Таким образом предотвращается подтопление зданий и образование луж в теплый период и наледей в холодный сезон.
Дренаж и ливневая канализация – разные системы и должны разграничиваться.
Нужен совет в организации дренажной системы вокруг дома и отведению воды с крыши. Дом у меня находится на берегу бывшей речки, сейчас она не проточная, уровень грунтовых вод очень высоко, по весне в подвале, пока не была сделана гидроизоляция, появлялась вода. Этим летом решил сделать дренаж и совместил его с ливневкой. Дренажные трубы (гофрированная труба 110 мм, с перфорацией и в геотекстиле) вывел в озеро. Теперь думаю, что зря совместил: во время сильного дождя не видно, чтобы вода вытекала из дренажных труб, она просто впитывается в землю. Подскажите, пожалуйста, можно было так делать или ливневку лучше не заводить в дренаж?
Система глубинного дренажа и ливневой канализации выполняют связанные, тем не менее, разные задачи. Дренаж собирает содержащуюся в грунте воду и отводит ее от фундамента дома. При необходимости дренаж также предотвращают подъем грунтовых вод до уровня нижнего основания здания. Ливневая канализация отводит дождевую воду с крыши здания с тем, чтобы избежать возникновения глубоких луж на дворовом участке, которые могут увеличить влажность фундамента и подвальных помещений.
Дождевые воды не рекомендуется сбрасывать в дренажную систему. Если же это происходит, то при сильных ливневых дождях дренажные трубы переполняются водой, которая оказывает давление на конструкции фундамента. Таким образом, дренажная система приобретает обратный эффект, что и происходит в данном случае. Форма дренажной трубы или расположение отверстий также не улучшают способности дренажной системы защитить себя от избытка дождевых вод.
Вода, поступающая из системы дренажа и ливневой канализации, накапливается в основном сливном колодце. В точке присоединения дренажной трубы внутри колодца рекомендуется установка обратного клапана, который даже в случае паводка не допустит обратного тока воды через дренажную систему к фундаменту здания.
Особенности дренажных систем
Дренажные системы иначе называют глубинными, так как они закладываются на определенной глубине по периметру дома над фундаментом и/или на территории участка. Комплектация системы осушения включает следующие основные элементы.
Дренажные колодцы являются пунктами технического обслуживания подводящих и отводящих отрезков трубопровода и обеспечивают доступ к дренажным трубам для прочистки, что повышает ремонтопригодность системы. В прифундаментных системах дренажные колодцы монтируют на каждом углу дома, на участках – на каждом втором изгибе.
Особенности ливневой канализации
Ливневая канализация, это поверхностная система, не предназначенная для дренирования почв, в ее задачу входит только сбор и отвод осадков с крыш зданий и поверхностных стоков. Она состоит из нескольких комплектующих.
Поверхностные стоки (осадки, талые воды) с участка направляются в приемный колодец, решетчатая крышка которого находится ниже уровня грунта. Сбор стоков осуществляется либо за счет уклона (естественный рельеф, канавы) либо посредством специальных лотков. Приемные колодцы соединяются трубами ливневой канализации с коллектором дренажной системы, либо вода отводится за пределы участка.
Монтаж дренажной системы и укладка труб ливневой канализации в идеале осуществляется одновременно со строительством дома, после окончания устройства фундамента. Однако на практике ливневку зачастую организуют уже по окончанию строительных работ.
Планирую сделать водоотведение с крыши дома в канаву (за пределами участка) при помощи труб. Т. к. канава незначительно ниже уровня участка, а сам участок почти плоский, то трубы ливневки будут располагаться неглубоко и практически горизонтально, с минимальным уклоном – менее 1 см на метр. Экспериментальным путем выяснил, что вода из дальнего от канавы желоба течет по трубам самотеком и уходит в канаву (возможно в каких-то местах застаивается после утекания основной массы). Посоветуйте, пожалуйста, в период заморозков и оттепелей осенью-зимой-весной есть вероятность, что лопнут трубы от расширения оставшейся в трубах воды? Трубы проложены 110-е.
Риск, безусловно, существует, так как:
Степень риска будет зависеть и от материала трубопровода, и от глубины заложения и значения глубины промерзания грунта в регионе, и от условий монтажа. Но стоит отметить, что в частном секторе трубопроводы ливневой канализации почти всегда прокладываются значительно выше глубины промерзания. Решением в данном случае является теплоизоляция трубопровода, например, при использовании пластин из пенополистирола. Так или иначе, эффективность данного мероприятия будет связана с факторами, описанными выше.
Нюансы монтажа систем водоотведения
Глубина заложения дренажных систем и труб ливневой канализации на частных участках обычно составляет около одного метра, этот показатель увеличивается в том случае, если дом с цокольным этажом. Так как залогом их эффективности является круглогодичная работа, а уровень промерзания грунта во многих регионах превышает глубину заложения дренажа, в прифундаментной системе целесообразно применение теплоизоляции. Чаще всего используют экструдированный пенополистирол толщиной от 100 мм, рассчитанный на нагрузки и прямой контакт с грунтом и влагой.
Монтаж систем водоотведения осуществляется следующим образом:
Комплекс из глубинного дренажа и поверхностной ливневой канализации позволяет максимально эффективно отводить воду с участков либо аккумулировать стоки для дальнейшей утилизации.
Ливневая канализация загородного дома своими руками – устройство и схемы, проекты + видео инструкции
Ливневая канализация – это система организованного сбора и последующего отведения с участков талой воды и атмосферных осадков, а также утилизации условно-чистых вод, образующихся при очистке стоков локальными очистными сооружениями.
Владельцам загородного дома нередко досаждает вода, образующаяся от таяния снега и осадков. Единственной действенной мерой защиты от такой напасти является устройство ливневой канализации загородного дома.
Предлагаем так же ознакомиться с устройством ливневки в многоэтажном доме.
Это тем более необходимо, если подложечные грунты представляют собой твердые, малопроницаемые для жидкости суглинки. На таких основаниях вода может держаться в течение длительного времени, препятствуя выполнению хозяйственных и огородных работ.
Чтобы избавиться от этого явления, необходимо создать условия для принудительного отвода почвенных вод с территории загородного дома. Для этой цели нужно соорудить водосборные устройства.
Дренажная канава
Одним из простейших и доступных устройств, позволяющих отвести воду и с участка, является дренирующая канава. Лучше всего ее сделать, если участок имеет уклон в одну сторону.
Она отрывается на глубину ниже уровня промерзания грунта. Важно по всей длине соблюсти уклон в сторону стока воды. Величина его должна быть до 3-5 сантиметров на метр длины. Такой уклон позволяет воде стекать достаточно медленно, унося с собой частички грунта, в противном случае может произойти быстрое заиливание ливневой канализации загородного дома. См. правила прокладки канализационных трубопроводов в грунте.Ливневая канализация в частном доме своими р
На дне канавы, приблизительно на треть глубины, размещается слой из диких камней или бетонного лома. Затем нужно насыпать крупный гравий, песок и укрыть все это геотекстилем. Он позволит избежать быстрого заиливание сточного канала. В идеале водосточную канаву выводят в ближайший колодец ливневого водосбора.
В современных условиях в качестве водоотвода используются трубы из различных материалов – стальные или пластиковые. Для большей прочности для проводников второго варианта используются изделия с гофрированной стенкой. Такая конструкция повышает радиальную прочность изделия.
Дренажные канавы ливневой канализации на участке могут быть также открытыми, что упрощает их эксплуатацию.
Они бывают следующих видов:
Ливневая канализация в частном доме – способы обустройства
Назначение ливневки состоит в быстром отводе дождевых и талых вод в период их наибольшего скопления. Самой распространенной схемой является поверхностная ливневка вокруг дома, состоящее из лотков с открытым верхом.
Они могут быть литыми бетонными или составными из готовых деталей. Рассчитывая на долгий срок службы, используют чугунные лотки, изготовленные способом литья. Но наиболее популярным материалом для устройства ливневой канализации загородного дома, являются пластиковые лотки. Они достаточно легкие, прочные и легко поддаются монтажу.

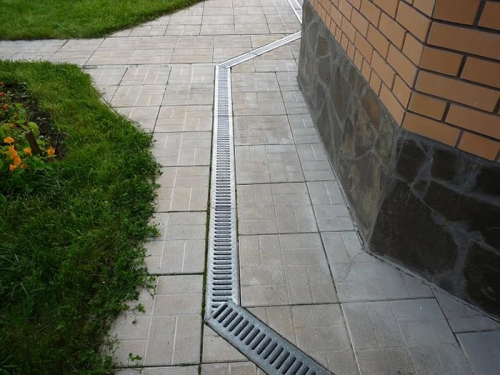

Лотки сверху закрываются решетками, чтобы не допустить засорения водоотводящих каналов листьями и прочим мусором.
Но не всегда такой способ оправдывает себя. В ряде случаев желательно сохранить почвенный слой, заглубив дренирующие элементы на глубину порядка 40 сантиметров. Для этого роют канаву глубиной порядка полуметра и укрывают ее доверху геотекстилем.
В качестве подложки на дно канавы насыпается гравий, затем укладывают трубу. Поверх нее снова засыпается гравий. И вот здесь необходимо проконтролировать один важный момент.
Дело в том, что для заглубленного и глубинного дренажа используются перфорированные трубы, и в их стенках сверлятся отверстия. Диаметр этих отверстий должен быть меньше фракционных размеров гравия. При этом внутренний проход стока будет всегда свободен.
В классическом варианте использования, гофротруба засыпается гравием и оборачивается геотекстилем с нахлестом краев. После этого производится засыпка траншеи ранее извлеченным грунтом и восстанавливается дерновой слой.
Устройство ливневой канализации в частном доме
Выше мы рассмотрели способы устройства ливневой канализации на загородном участке на уровне сбора воды с поверхности в трубу. Но этого недостаточно, ее нужно удалить за пределы участка.
Для этого отдельные трубы объединяются в систему, в нижней части которой устраивают сток. Схема дренажа и ливневой канализации на участке может быть организована следующим образом:
Это касается утилизации дождевой или талой воды, отведенной от дома. Но часто требуется одновременно осушить участок, что характерно на излишне затапливаемых площадях.
Система дренажа и ливневой канализации на участке представляет собой водопроводную сеть, основным свойством которой является наличие уклонов, обеспечивающих свободный сток жидкости. Обязательные элементы конструкции:

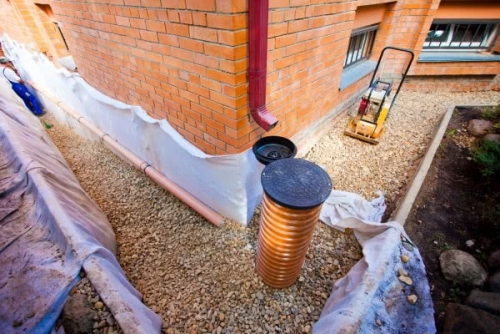

Особняком стоят пристенные дренажные системы, предназначенные для отвода грунтовых вод от фундамента на сильно обводненных участках. Глубина заложения такого устройства в любом случае должна быть больше глубины фундамента.
При выполнении работ по устройству такого водосбора, прежде всего, выполняется утепление и гидроизоляция самого фундамента. Для этого используются различные материалы:
Затем по дну траншеи производится настилка геотекстиля, края полотна заворачиваются наверх. Затем нужно отсыпать гравий соответствующей фракции и формируются соответствующие уклоны. Поверх труб снова насыпается слой гравия, который укрывается геотекстилем с перекрытием краев.
Если загородный дом устроен на участке с обильными подпочвенными водами, необходим дренаж подвальной плиты. Его устанавливают перед заливкой фундамента. При этом водосборники устанавливаются в горизонтальной плоскости и подключаются к периметральному контуру ливневки.
Комбинированные дренажные системы загородного дома
Логично, что строить отводы от различных ответвлений системы для каждого контура, нерационально. Поэтому отводы устраиваются общие, в один коллектор.
