Собираем Go-Kart на бензиновом двигателе

Строительство картинга и его испытание значительно поможет расширить кругозор вашего ребенка в технической сфере, да и вообще будет отличным для него хобби, если сравнивать с кручением в руках твистера или зависания в смартфоне. Есть множество конструкций и решений, как можно сделать такую машину, тут уже каждый выбирает сам для себя, какие материалы использовать, что кому по карману.

По этой инструкции картинг собирается быстро и не сложно, так как основная масса деталей уже покупаются готовыми, это двигатель, подшипники и другое. Конечно, тут будут нужны некоторые вложения. У автора на такой картинг ушло 750$, но, по его словам, можно было потратить и гораздо меньше.

Материалы и инструменты для самоделки:
— фанера;
— квадратная труба для создания рамы;
— задняя ось;
— четыре колеса;
— подшипники для задней оси;
— звездочки, цепи, гидравлическая тормозная система и т.д.;
— тяговые стержни для рулевого управления, само собой руль со всеми комплектующими;
— материалы для крепления сидения и само сидение;
— двигатель с вариатором (чтобы не париться с КПП);
— винты, гайки и другие мелочи.

Из инструментов: сварка, болгарка; гаечные ключи, отвертки, плоскогубцы и другое.

Процесс изготовления картинга:

Шаг первый. Разработка дизайна
Начинается все с расчетов, какого размера должен быть картинг, из чего у него будет делаться рама, где будет крепиться ось, сидение, двигатель и другое. Также нужно вычислить, где какие должны быть углы и так далее. Если у вас с этим проблемы, то в интернете имеется уже масса готовых чертежей для картинга, которые можно скачать и распечатать.

Теперь понадобятся куски досок или той-же фанеры, а также саморезы. Этими кусочками нужно сформировать форму, куда потом будет укладываться будущая рама из металлических труб и свариваться.

Шаг третий. Делаем составляющие рамы
Поскольку у автора строение рамы несколько мудреное, тут понадобится трубогибочный станок, чтобы можно было сделать нужные детали для рамы. В качестве материала применяется квадратная стальная труба. Все детали нужно тщательно подогнать друг к другу, чтобы потом крепко соединить. Когда все будет готово, все детали укладываются в шаблон и хорошенько свариваются. Сварочный шов должен быть с обеих сторон. После сварки все швы автор советует сгладить болгаркой.

Перед окончательной затяжкой болтов, которые крепят двигатель, нужно завести мотор и на небольших оборотах убедиться в том, что цепь идет ровно и не слетает. После этого все можно будет окончательно закрепить.

Шаг девятый. Установка педалей
Педали автор делает сам, для этого подойдет лист стали, дизайн можно сделать любой. Так как сцепления на двигателе нет, то нужно всего две детали, газ и тормоз. Газ подключается к тросику управления дроссельной заслонкой, тут нужно не забыть сделать на педали хорошую пружину. Ну а тормоз с помощью рычага подключается к суппорту.

Источник

Часть 11. FAQ.

Всем привет)
Отвечаю на многочисленные вопросы людей)
Ну начнем с самого популярного.

1.Как варилась рама?
Ребят, честно не знаю! Поскольку я ее не варил, не переделывал.Это стандарт СССР.
Но если все жы Вы хотите сделать подобное сами, то у меня есть полезные для Вас вещи.

2. Можно ли на нем учавствовать в драг-рейсинге?
Почему бы и нет. Но все зависит от его мощности и длины дистанции. Опять же для драга вам нужен наиболее заряженый и серьезный карт. Если вы будете стремится к драгу, Вам прийдеться обойти требования соревнований, и сделать его немного другим, после чего Вас на соревнования не примут. То есть тут два варианта, либо одно либо другое.Вот поглядите. Это Итальянский Tony Kart. И отличный гонщик Илья Дронов. Он и его брат Иван начинали именно с таких аппаратов как у меня. Раньше все на таких ездили.

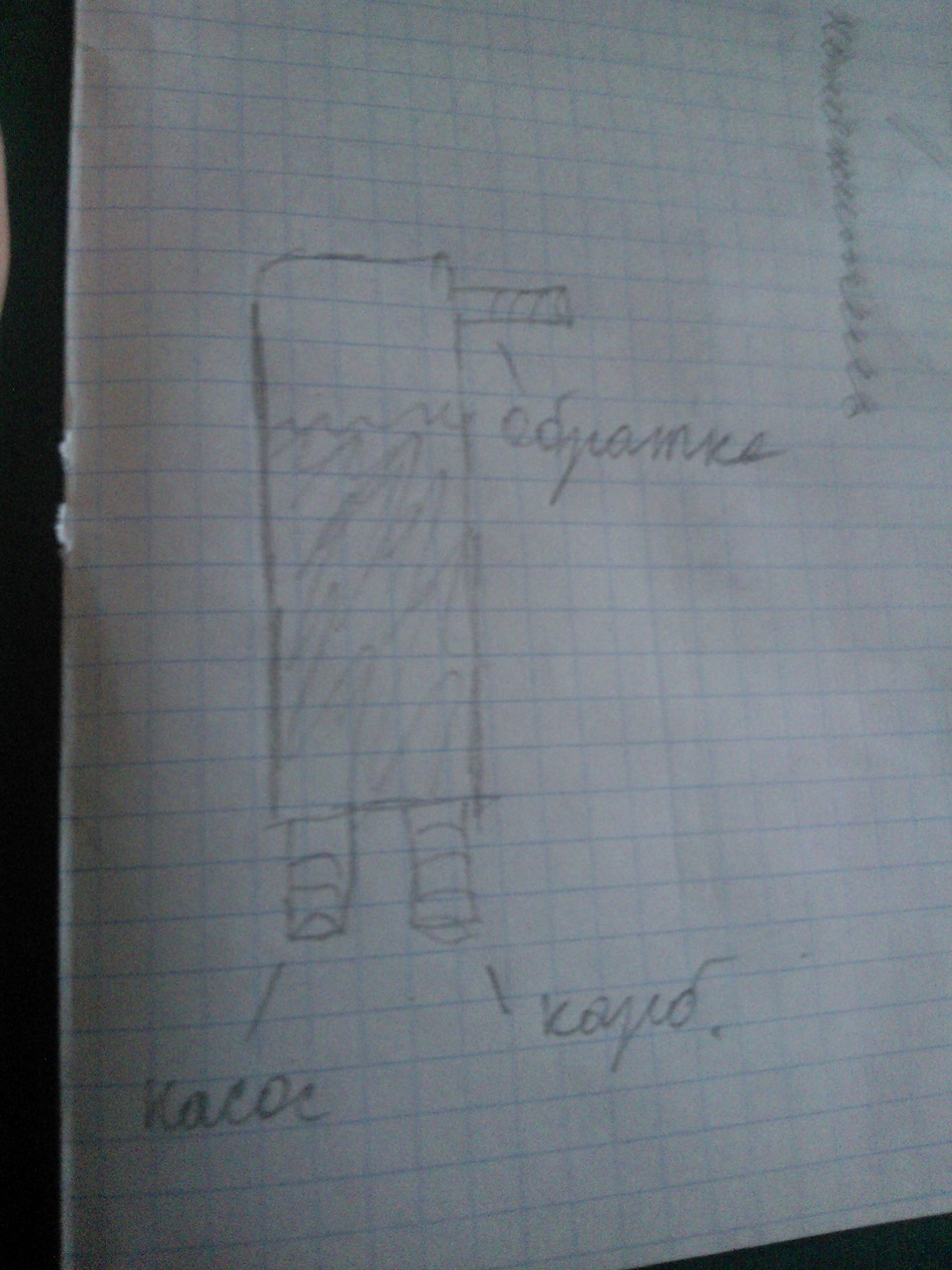

3.Конструкция топливной системы.

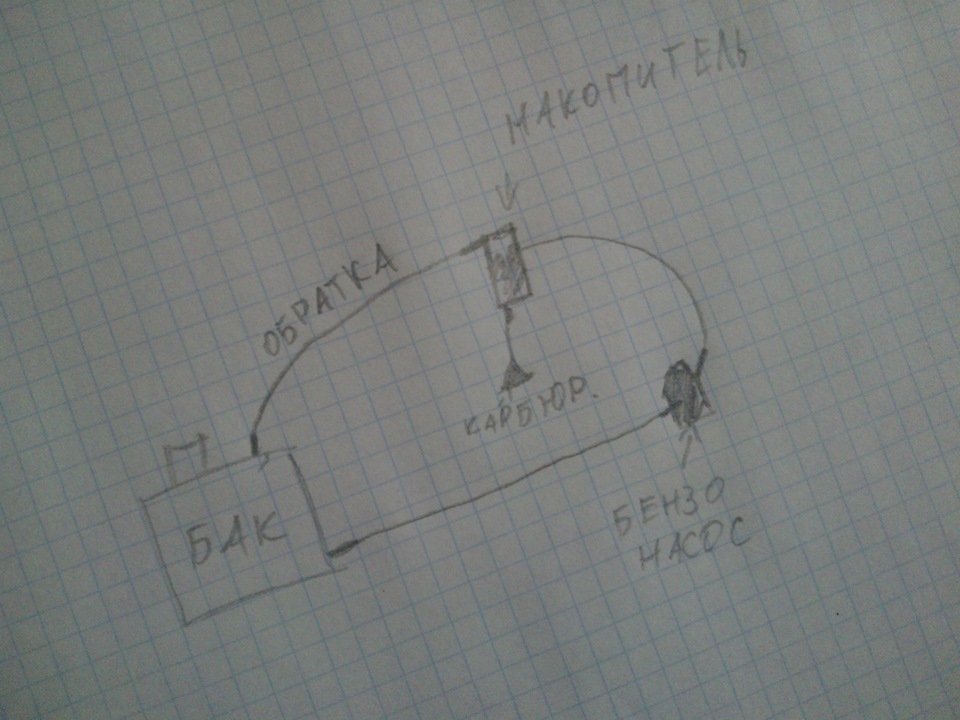

Тут вообще нет ничего сложного. Шланги я брал нейлоновые, маслостойкие. Схема такова:
бак стоит между ногами, под рычагом КПП. От него идет шланг в бензонасос, который крепится на раме, шток его выходит на мост на котором имеется капроновый выступ. При вращении он толкает шток, который и качает бензин. После бензонасоса бензин уходит в накопитель(отстойник). Он предстовляет собой небольшую баночку с 3мя штуцерами, раньше их делали из консервных банок и медных трубок. Первый штуцер это подача бензина из насоса. Второй это самотек в карбюратор. Третий это излишки, которые уходят обратно в бензобак.

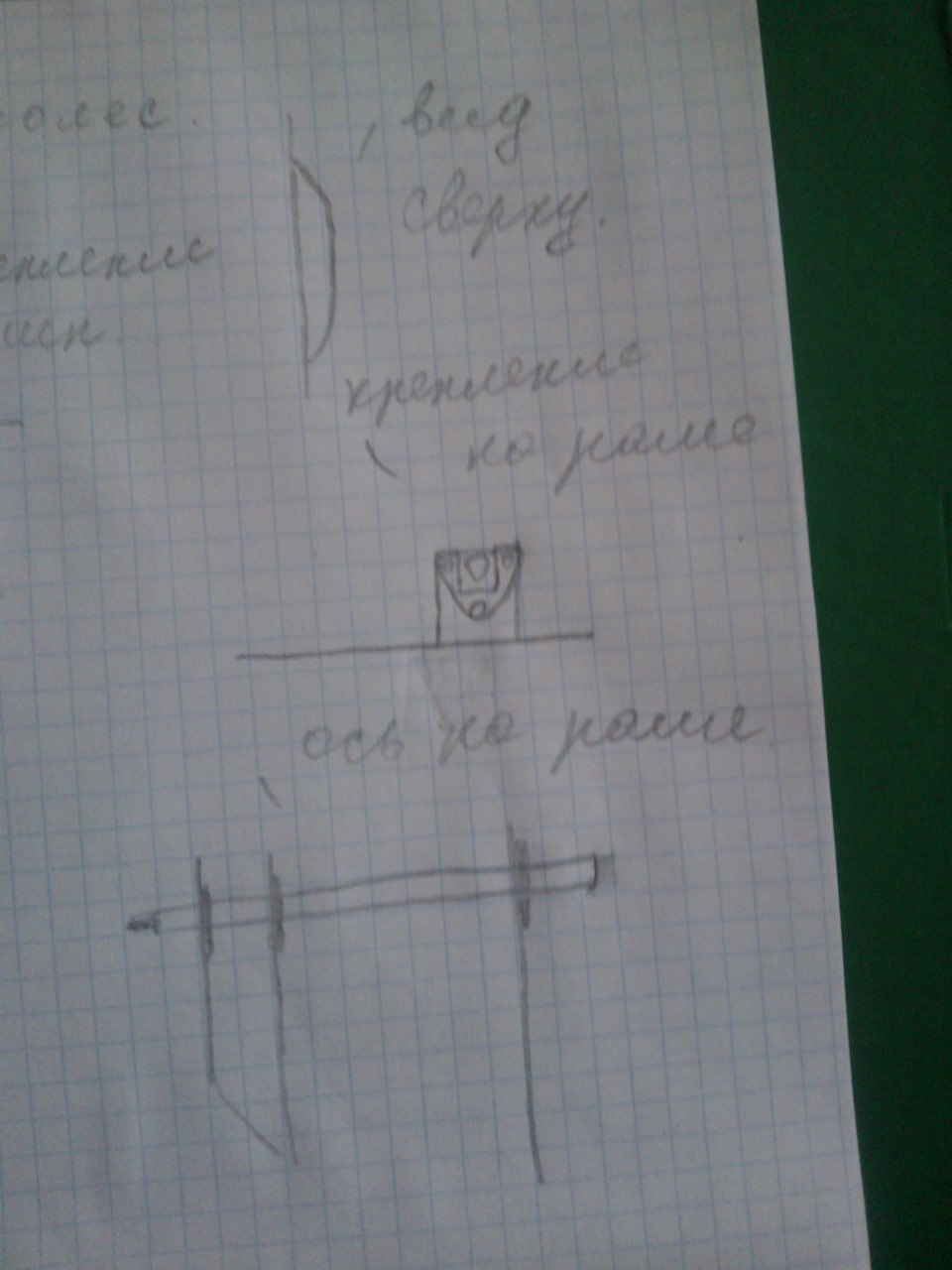

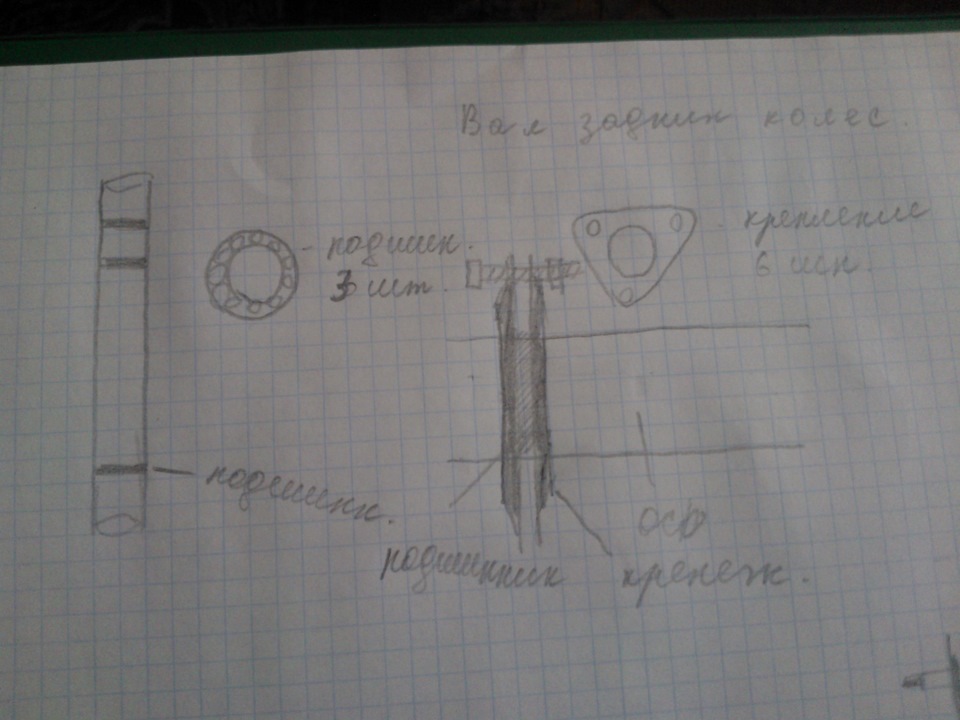

4.Конструкция задней оси.
Тут тоже все очень просто. Задняя ось это как штанга без груза. Ну или лом)
На этот лом одевается три подшипника. Каждый на свое место. Для этих подшипником имеются крышки, которые с двух сторон его зажимают. В крышках имеются 3 отверстия. На раме есть ушки, на которые садится ось, и фиксируется подшипниковыми крышками 3мя болтами. Прошу прощения за некачественные чертежи. Не художник…)

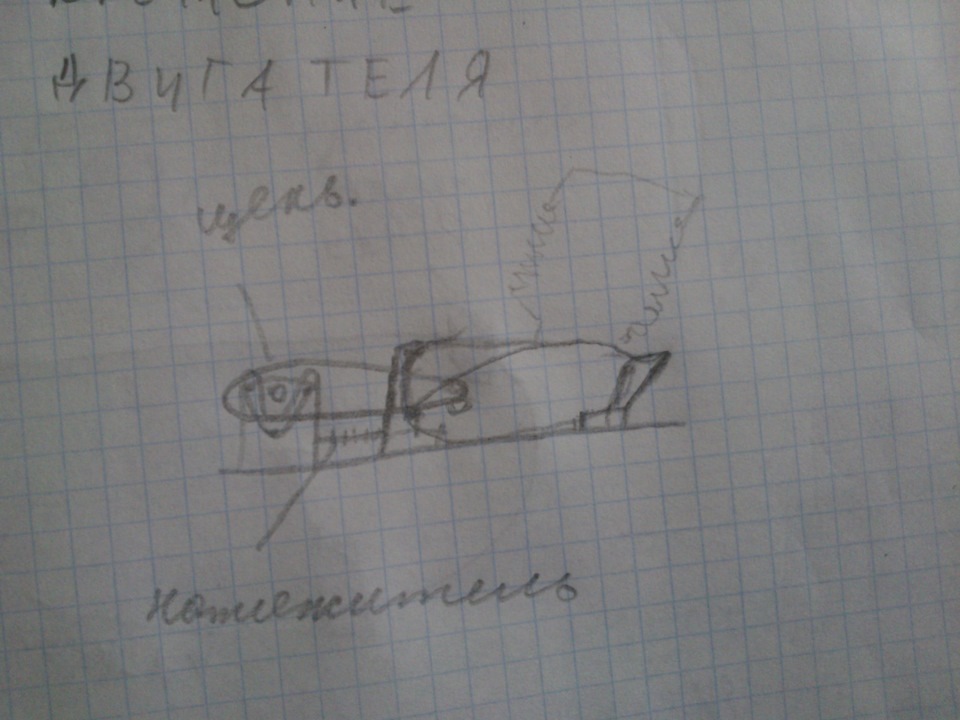

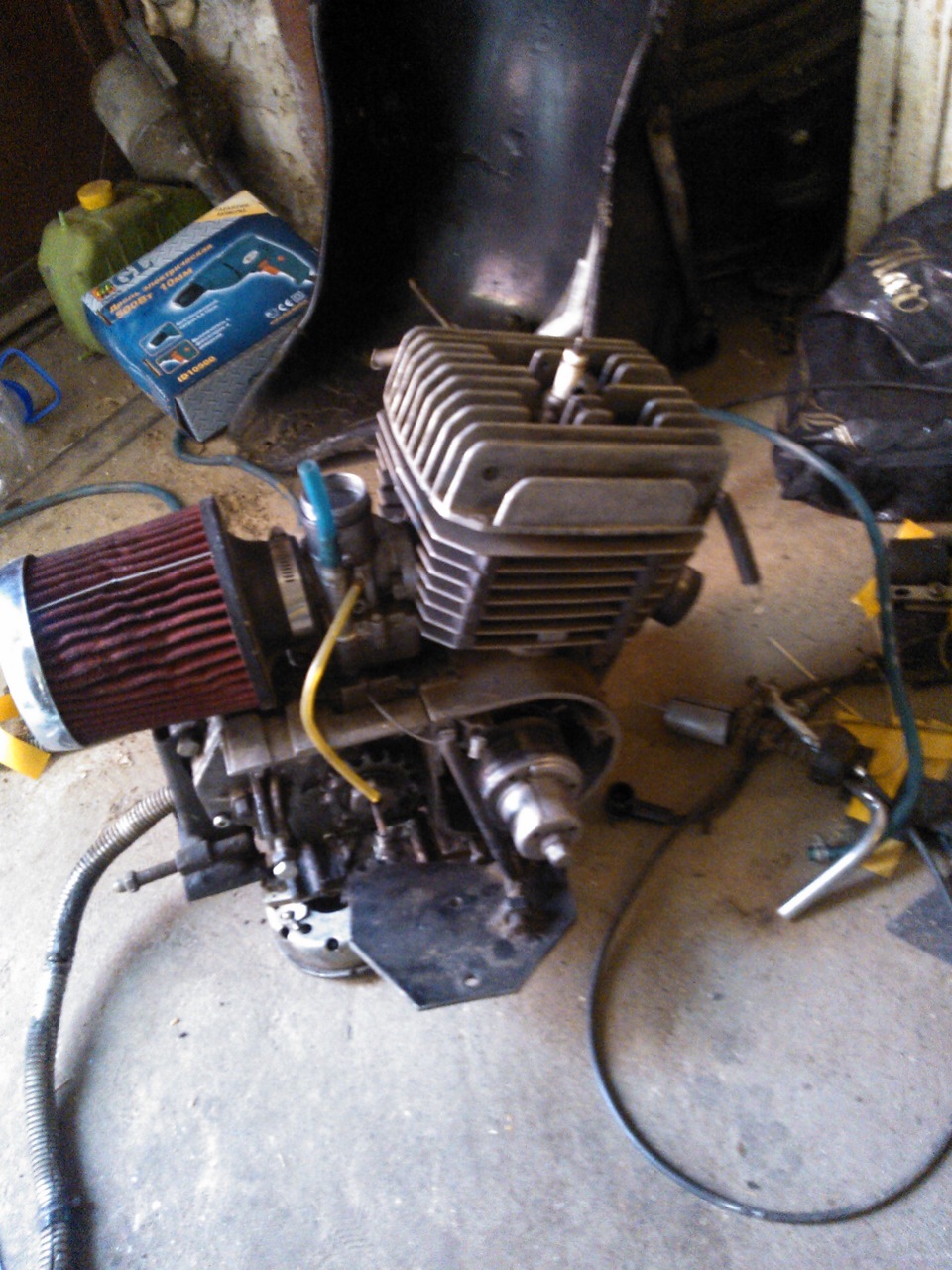

5. Крепление двигателя.
Просто посадочное место, с двумя ушками под двигатель. Одна расположена под 90 градусов (задняя) вторая немного под наклоном (передняя).

6.Как измерять обороты двигателя?
Для этого есть спец приборчик)

7.Какая свеча?
На этом я не экономил. Двигатель же на аппетит масла не жалуется, поэтому ставил 3ех контактную свечу.

8.Продолжительность сборки пректа.
Собирал не торопясь, по возможности. Примерно 4 месяца.

Ну вот вообщем то и все.Вроде ничего не забыл. Если что то интересует спрашивайте) Спасибо большое что интересуетесь. Как будет возможность все сфотографирую и выложу. По техническим причинам не могу попасть в гараж)
Всем добра)

Источник

Про картинг! Полезные азы)

Не так давно, я очень сильно увлекся еще одним из видов автоспорта, а именно картингом.
Естесственно любое занятие должно иметь не только практическую, но и теоретическую поддержу. И картинг тому не исключение.
На просторах рунета накопал множество статей интересных и не очень… И одной из них (на мой взгляд самой содержательной) хочу поделиться. Статья написана при участии раллиста мирового уровня Евгения Новикова.

В соревнованиях по картингу борьба идет буквально за сантиметры и доли секунд
Советы картингиста европейского уровня Евгения Новикова из столичной команды E-ART наверняка будут полезны и опытным гонщикам, и тем более начинающим.

Секреты Евгения Новикова

Расскажу, как выиграть на прокатном картодроме, но сначала отвечу тем, кто собирается задать самый распространенный вопрос: есть ли в Москве секции для занятия картингом? Таких, как были раньше при домах пионеров, — нет! Бесплатно заниматься картингом ни в Москве, ни в других городах России, ни на Западе не получится. Поэтому очень многое зависит от бюджета, которым располагают родители. А платные секции есть! Найти их очень просто через Интернет.

Однажды Михаэля Шумахера спросили, чем отличается картинг от Формулы-1. Знаете, что он ответил? «Практически ничем, разве что только в Формуле-1 динамика разгона и скорости выше». Вообще, в картинге все происходит молниеносно, пространство и время здесь как бы спрессовано, и мы, гонщики, боремся буквально за сантиметры и сотые доли секунды. Накал борьбы на трассе во время гонки высочайший, битва за позиции разыгрывается нешуточная. Но как это захватывает! Великий немецкий гонщик Манфред фон Брау-хич говорил: «Без борьбы нет победы!» Точнее этой простой формулировки, передающей накал борьбы, до сих пор не существует.

Компьютерные игры «в гонки» картингисту не помешают, но ничего особенного дать не смогут. Это скорее развлечение. А вот чем больше тренироваться на прокатном картинге — тем лучше.

Как я пришел в картинг? Очень просто: попробовал погонять на прокатном картодроме — понравилось. Этот же вопрос часто задавали и задают Михаэлю Шумахеру, гоночная карьера которого началась, как известно, с увлечения картингом. Он ответил так: «Главное — это удовольствие! Если к нему прикладывается еще и талант, то получается настоящий автогонщик». Я полностью согласен с Шумахером и считаю, что если мечтать стать чемпионом мира по автогонкам и для достижения этой цели заняться картингом — ничего не выйдет. Если вам по-настоящему нравятся гонки, и вы получаете ни с чем не сравнимое удовольствие за рулем прокатного карта, контролируя его в экстремальных режимах, вы получаете шанс добиться хороших результатов. Вот несколько моих фирменных секретов техники езды на прокатном карте.

Во-первых, надо управлять корпусом, перемещая вес тела, отклоняться в повороте наружу, а не вовнутрь, что на первый взгляд кажется не логичным. Делается это для того, чтобы дополнительно загрузить внешние колеса, чтобы они меньше скользили. В повороте карт должен не скользить, а идти как по рельсам! Так будет действительно быстро

Во-вторых, надо стараться не снижать оборотов двигателя и избегать лишних скольжений, особенно на выходе из поворота. Скольжение пусть и выглядит со стороны очень эффектно, но, по сути, это всегда тормоз! Кроме того, следует выбирать самую короткую траекторию в повороте, то есть стараться ехать как можно уже, сокращая длину своего круга. Главное, найти правильный компромисс, чтобы не пострадала скорость в повороте.

Еще одна хитрость заключается в умении выбрать быстрый карт. Посмотрите, кто в предыдущих заездах показал лучшее время (само собой разумеется, среди тех, кто умеет ездить), и смело садитесь именно на этот освободившийся карт. Если подобной информации нет, советую вежливо спросить представителя персонала о том, какой карт действительно быстрый? Вероятно, вы получите ответ, что все, мол, одинаково хороши. Спокойно поясните, что вы имеете в виду. Вопрос в том, на каком карте удавалось показывать хорошее время. Скорее всего, вам назовут номер этого карта. Кстати, плохо-управляемый карт, а на прокатных картодромах такие, увы, встречаются, очень хорошо демонстрирует, что на практике означают неудачные настройки. Точно так же в Формуле-1 мучаются пилоты, не попавшие в правильные настройки. Ездить на таком карте — сущая мука, и о хорошем времени круга надо просто забыть. А если у вас завязались дружеские отношения с персоналом, они наверняка откликнутся на ваше пожелание проконтролировать давление в шинах. Это очень важно, если вы хотите получить максимум удовольствия и показать отличное время круга.

Михаэль Шумахер сказал как-то, что он не представляет, что кому-то может не понравиться ездить на карте. Полностью присоединяюсь к нему и в этом. Скажу больше. Внутри автогонок самое серьезное это картинг. Хотя мне судить, может быть, еще рано, но так подсказывает интуиция. Успехов на трассах!

Еще раз о технике пилотирования

От торможений зависит и прохождение поворотов, и, понятное дело, время прохождения круга. Как это ни покажется парадоксальным, но практически все водители делают одну и ту же ошибку — слишком рано и плавно тормозят. Ничего удивительного — это рефлекс, выработанный повседневной ездой в обычных условиях уличного движения. А надо по-другому: держать газ до последней доли секунды, а затем тормозить крайне жестко, вплоть до блокировки колес. Но не блокировать их на юз! Надо стараться смоделировать работу АБС: тормозить так, чтобы колеса все-таки катились, но значительно медленнее, чем не заторможенные передние. Они на большинстве картов не оснащены тормозами. А их можно и нужно также заставить тормозить! Делается это так: одновременно с описанным здесь способом торможения, надо повернуть руль в сторону поворота, выражаясь на гоночном сленге, слегка «поставить» карт. На входе в поворот карт начнет скользить передней осью. Скольжение шины — это торможение. Следовательно, в торможении участвуют уже все четыре колеса, и его эффективность возрастает на 20%. Это первое, чему следует научиться за рулем карта. Те, кто освоит этот прием, будут еще долго удивляться, насколько позже можно тормозить, чем им казалось раньше. Особенно эффективен он в борьбе за позицию на входе в поворот.

Размашистые эффектные скольжения в повороте не улучшают, а ухудшают результат. Однажды трех-

кратный чемпион мира Ники Лауда сказал: «Несмотря на то что о траекториях написаны в книгах целые главы, все гонщики едут по одной и той же траектории, просто гоночный автомобиль «хочет» по ней ехать…» Для болидов Формулы-1, которыми управляют настоящие асы, это может быть и справедливо. А относится лиат*, к картингу? ‘Устроит’ли картинговых трасс как бы умышленно делают их в некоторых местах слишком широкими, провоцируя новичков на ошибки. И все же Ники Лауда прав: найти оптимальную траекторию несложно — по ней машина быстрее всего проходит поворот. Главный совет таков: нельзя рассматривать ни один поворот в отрыве от трассы. Если поворот является частью комбинации, то проходить его надо так, чтобы как можно правильнее попасть в следующий поворот. Значит, надо учиться проезжать некоторые повороты медленнее, чем ты можешь это сделать, чтобы следующий, ведущий на прямой отрезок, пройти быстрее! А это совсем не просто. Еще очень полезно понаблюдать за быстрым картингистом, как он едет, что делает с картом в поворотах?

Азбука идеальных траекторий

Классический 90-градусный поворот важно проехать на одном дыхании, чтобы обороты двигателя ни в коем случае не упали на выходе. Вход в поворот снаружи, затем вовнутрь и на выходе снова наружу поворота, как можно шире.

Поворот на 180 градусов или разворот. Вход широко снаружи, затем внутрь и в вершине поворота снова полный газ. Очень важно на входе не поворачивать колеса до упора, а лишь слегка подруливать. Карт должен поворачивать как бы сам, инерцией вращения, заложенной на входе в поворот.

Классический 90-градусный поворот

Комбинация из правого и левого поворотов. На этом примере понятно, что имеют в виду автогонщики, когда говорят, что из поворотов надо делать прямые. Чередование внешних и внутренних заходов позволяет максимально спрямлять траекторию и выйти из связки поворотов с наибольшим ускорением.

Поворот на 180 градусов с короткой прямой посередине. Его можно рассматривать как два 90-градусных поворота. На выходе из первого поворота, который проходится как классический 90-градусный, надо «распустить» карт наружу, чтобы зайти в следующий поворот, выход из которого должен быть опять максимально широким наружу.

Но самый быстрый способ тот, при котором карт поворачивает как можно плавне, а сам гонщик и машина подвергаются наименьшим боковым нагрузкам.

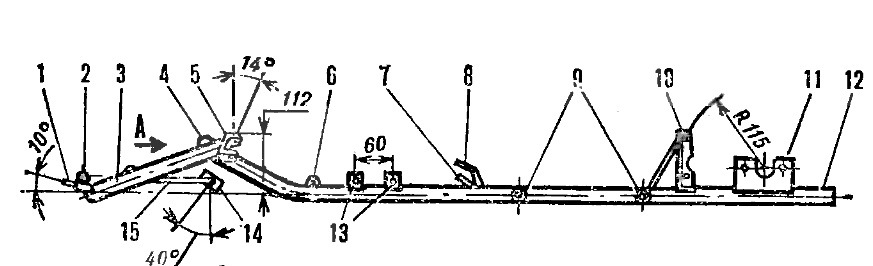

Все органы управления и узлы карта, включая двигатель, крепятся на раме. Рама карта изготовлена из стальных труб диаметром порядка 30 мм. Конфигурация труб зависит от количества опорных подшипников, типа двигателя и класса шасси.

Задняя ось, изготовленная также из стали в виде полой трубы с наружным диаметром 35—40 мм. Ось крепится к раме на уровне опор подшипников. В зависимости от модели шасси, подшипников 2, но чаще всего их 3 штуки. Задние колеса крепятся на концах оси при помощи ступиц. Ступицы на оси крепятся тангенциальным зажимом, а от проворачивания блокируются шпонкой.

Источник

Картинг с двигателем от скутера своими руками

Что такое картинг

Картинг — это автомобильные гонки на мини машинах (картах). Карт — это спортивный мини автомобиль, простейшей конструкции без кузова с малолитражным двигателем. Но бывают такие автомобили с мощными моторами, это уже будет относится к классу «суперкарт». Карты такого класса способны достигать максимальную скорость до 260 км/ч.

Устройство карта

1 — передний верхний отбойник; 2 — педаль газа; 3 — педаль тормоза; 4 — рычаг переключения передач; 5 — задний отбойник; 6 — тормозной диск; 7 — главный тормозной цилиндр; 8 — рама (шасси); Л — подшипник рулевой колонки; Б — подпятник рулевой колонки.

Габаритные размеры картинга:

Участниками картинг заездов могут быть даже маленькие дети. Ниже приведена таблица возрастов и гоночных агрегатов, соответствующей мощности.

Силовая установка

Силовой установкой карта является карбюраторный бензиновый двигатель воздушного или водяного охлаждения; двухтактный на спортивных картах и четырёхтактный на прокатных. Двигатель можно перемещать вперёд-назад (чтобы обеспечить нужное натяжение цепи). Удельная мощность спортивного карта может быть выше, чем у автомобиля. Карты начального уровня характеризуются мощностью 6—9л.с. Спортивные карты обладают мощностью в 15—40л.с., что при массе карта с водителем менее 180 кг даёт мощность в пределах 4 — 12 кг/лс У Audi TT — 6,5кг/л.с., у КАМАЗа — 100кг/л.с. При этом количество оборотов в минуту может достигать 15 000 — 17 000 (у двухтактных двигателей). За счет своей малой массы наиболее мощные классы могут разгоняться до 100 км/ч за 3 — 4 секудны. При этом перегрузки, испытываемые пилотом, очень велики, поэтому для удачного участия в соревнованиях требуется хорошая физическая подготовка. Для всех картов действует ограничение на уровень шума.

Проект картинга

Материалы, которые понадобятся для сборки мини машины можно купить по дешевке на авторазборе или купить новые.

Понадобятся следующие детали:

Кресло лучше поставить от иномарки, чтобы было более удобно ездить. Такие вращающиеся старые детали, как шкворня и поворотные кулаки надо проверить на работоспособность, чтобы не заедало. Тормозные цилиндры, трубки и шланги проверить на герметичность. Остальные детали, желательно, чтобы были не ржавые.

В пунктах приема металлолома (лом цветных и черных металлов) можно купить недорого следующие детали:

Для представления устройства карта, желательно иметь схему или чертеж проекта картинга. Для любительских машин нет четких размеров. Каждый делает по своему усмотрению, выбирает размеры под себя. Основной критерий проектирования картинга — это рост человека, который будет ездить. А лучше, установить кресло с салазками, чтобы регулировать длину до педалей.
Чем составлять с нуля схему, лучше скачать готовый проект в интернете и доработать, изменить некоторые размеры.

Для рулевой тяги самодельных картингов обычно используют стальные прутки диаметром от 8 до 15 мм. Из металлической пластины толщиной 5-7 мм делается маятник руля.

Общий готовый чертеж выглядит так:

Размеры можно менять, но лучше придерживаться стандартных размеров, чтобы не изменились динамические и технические характеристики.

При длине карта 1,32 метра продольное расстояние между передней и задней осью находится в пределах от 1,00 до 1,22 метров.

Если есть возможно, покупаем новые детали. Итак, перечень устройств и деталей для создания карта своими руками:

Навыки езды на карте

Очевидно, что карт отличается от обычного автомобиля в большей степени, чем от гоночного. Не вдаваясь с технические подробности устройства карта, отметим основные особенности управления им.

Какой двигатель на картинг

Самым подходящим двигателем внутреннего сгорания для картинга является мотор бензопилы и от триммера (газонокосилки). После разборки пилы, с его двигателя надо снять все лишние детальки: рукоятка, цепь, бак и т.д.

Сложность здесь возникает в переделывании звездочки. Надо немного сточить зубья звездочки бензопилы. В кожухе корпуса системы охлаждения надо просверлить два отверстия для крепления к подрамнику.

ДВС на картинг устанавливается сзади. Для этого надо приварить толстую пластину на задней части рамы. Мотор надо закрепить так, чтобы звездочка его была в одной плоскости со звездой колеса.

Если покупать все необходимые детали в магазине, возможно, целесообразнее купить сразу готовый гоночный агрегат для картинга.

Один из вариантов карт машины выглядит так:

Как испытывать самоделку

Внимание! Самое главное правило для любого картингиста — это не выезжать на дорогу. Можно ездить только на специальных площадках, полигонах.

Видео

В этом видео подробно рассказывается, как сделать картинг своими руками. Видео имеет много положительных отзывов и комментариев.

Дальше серия видео уроков — самодельный картинг. В этом видео — как сделать раму на картинг.

Продолжение. Покупка двигателя на картинг.

Продолжение. Как сделать рулевую на картинге.

Продолжение. Испытание самодельного картинга.

Картинг на сегодняшний день – одно из самых популярных увлечений. Занимаются им не только дети, но и взрослые. Эти небольшие, но очень быстрые автомобили дают первые навыки вождения, а также позволяют получить порцию адреналина в процессе захватывающей гонки по автодрому.

Что же такое картинг или карт? Картинг – это спортивный мини-автомобиль, не имеющий подвески и способный развивать большую скорость за короткий промежуток времени. Часто любители картинге имеют возможности купить свой личный картинг или хотят, создать эксклюзивный картинг своими руками. Конечно, ведь сделать самодельный картинг получается не только дешевле, но и очень увлекательно в любом возрасте.

К тому же, если вспомнить историю картинга, этот вид спорта зарождался именно как гонки на самодельных картингах. Только с течением времени картинги были поставлены на производство. Рассмотрим основные этапы конструирования.

Как собрать картинг своими руками

Сегодня одним из увлечений как взрослых, так и детей, является картинг. Эти маленькие, но одновременно быстрые машинки, позволяют получить не только первые навыки вождения, но и незабываемые впечатления от гонки по картодрому. Такую машинку вполне по силам сконструировать каждому в домашних условиях. Чтобы сделать картинг своими руками, рассмотрим чертежи с размерами и пошаговое руководство по сборке.

Проектирование

Первым шагом к созданию собственного картинга является его проектирование. Картинг может иметь самые разнообразные формы и размеры. Вы можете придумать абсолютно любой дизайн. Главное, помните, что основу картинга составляют: рулевая/тормозная система, шасси и двигатель. Нарисуйте подробную схему своего будущего автомобиля. Только используя план-схему, вы сможете правильно собрать картинг своими руками. Подходите к процессу проектирования творчески. Чтобы вдохновиться, вы можете воспользоваться интернетом, который предоставит вам множество разнообразных моделей самодельных картингов. Пообщайтесь со знакомыми механиками. Можно заказать платную разработку чертежа, а можно воспользоваться шаблоном, внеся в него свои изменения;

будьте крайне внимательны, указывая габариты картинга. Размеры должны соответствовать росту и возрасту водителя. Так, для подростка достаточно ширины 0,76 метра и длины 1,3 метра. Картинг для взрослого должен иметь ширину 1 метр и длину 1,8 метра. Продольное расстояние между осями самодельного картинга должно составлять от 101 до 122 сантиметров при длине 132 см. Проект картинга должен быть максимально точным. Иначе в процессе подбора материалов будет трудно правильно определиться с их количеством;

материалы для самодельного картинга можно купить в специализированных магазинах, но если вы ограничены в средствах, то подобрать все необходимые детали можно на свалках, барахолках или обратиться в ремонтную мастерскую, где производят ремонт газонокосилок и подобного оборудования.

Ниже представлен перечень необходимых материалов для того, чтобы сделать картинг своими руками.

Компоновка

Основой карта является рама, сваренная из стальных труб. Материал рамы должен быть магнитным, то есть, дюралюминий, титан и карбон запрещены.На раме расположены сиденье, рулевое управление и двигатель. В спортивных картах двигатель обычно располагается справа от водителя (таким образом, для езды на таком карте требуется теплоизоляционная накладка на рукаве комбинезона); в прокатных картах — сзади, так что можно ездить даже без защитной одежды, не рискуя обжечься.Вес полностью снаряжённого спортивного карта 70—80 кг.

Сборка шасси и рулевой колонки

Верховный суд пояснил: законны ли штрафы за среднюю скорость автомобиля

Недавно в Сети появилась информация о том, что штрафы за превышение средней скорости автомобиля могут отменить. Это породило широкие обсуждения и большое количество слухов, но конкретных данных так и не было. Я решил разобраться в вопросе более подробно и понять, откуда появилась подобная информация, и законно ли штрафовать за среднюю скорость на самом деле.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Установка двигателя и рулевой колонки

Предупреждения:

Видео: самодельный картинг. Сборка.

Видео: Как сделать картинг своими руками

Строительство картинга и его испытание значительно поможет расширить кругозор вашего ребенка в технической сфере, да и вообще будет отличным для него хобби, если сравнивать с кручением в руках твистера или зависания в смартфоне. Есть множество конструкций и решений, как можно сделать такую машину, тут уже каждый выбирает сам для себя, какие материалы использовать, что кому по карману.

По этой инструкции картинг собирается быстро и не сложно, так как основная масса деталей уже покупаются готовыми, это двигатель, подшипники и другое. Конечно, тут будут нужны некоторые вложения. У автора на такой картинг ушло 750$, но, по его словам, можно было потратить и гораздо меньше.

Материалы и инструменты для самоделки: — фанера; — квадратная труба для создания рамы; — задняя ось; — четыре колеса; — подшипники для задней оси; — звездочки, цепи, гидравлическая тормозная система и т.д.; — тяговые стержни для рулевого управления, само собой руль со всеми комплектующими; — материалы для крепления сидения и само сидение; — двигатель с вариатором (чтобы не париться с КПП); — винты, гайки и другие мелочи.

сварка, болгарка; гаечные ключи, отвертки, плоскогубцы и другое.

Процесс изготовления картинга:

Шаг первый. Разработка дизайна

Начинается все с расчетов, какого размера должен быть картинг, из чего у него будет делаться рама, где будет крепиться ось, сидение, двигатель и другое. Также нужно вычислить, где какие должны быть углы и так далее. Если у вас с этим проблемы, то в интернете имеется уже масса готовых чертежей для картинга, которые можно скачать и распечатать.

Теперь понадобятся куски досок или той-же фанеры, а также саморезы. Этими кусочками нужно сформировать форму, куда потом будет укладываться будущая рама из металлических труб и свариваться.

Шаг третий. Делаем составляющие рамы

Поскольку у автора строение рамы несколько мудреное, тут понадобится трубогибочный станок, чтобы можно было сделать нужные детали для рамы. В качестве материала применяется квадратная стальная труба. Все детали нужно тщательно подогнать друг к другу, чтобы потом крепко соединить. Когда все будет готово, все детали укладываются в шаблон и хорошенько свариваются. Сварочный шов должен быть с обеих сторон. После сварки все швы автор советует сгладить болгаркой.

Перед окончательной затяжкой болтов, которые крепят двигатель, нужно завести мотор и на небольших оборотах убедиться в том, что цепь идет ровно и не слетает. После этого все можно будет окончательно закрепить.

Шаг девятый. Установка педалей

Педали автор делает сам, для этого подойдет лист стали, дизайн можно сделать любой. Так как сцепления на двигателе нет, то нужно всего две детали, газ и тормоз. Газ подключается к тросику управления дроссельной заслонкой, тут нужно не забыть сделать на педали хорошую пружину. Ну а тормоз с помощью рычага подключается к суппорту.

Какие детали нельзя использовать при сборке?

По словам специалистов, в конструкции данного транспортного средства запрещено использовать такие элементы:

3. Рулевое управление с червячным, тросовым, цепным или же зубчатым приводом.

5. Различные нагнетатели и впрыск топлива.

6. Педали, которые при нажатии выходят за пределы габаритов рамы.

Следуйте этим правилам, вы соберете максимально безопасный агрегат за минимальный отрезок времени!

Итак, мы выяснили, как построить картинг своими руками, на какие детали следует обратить внимание при сборке. Успехов!

Ничто так не утоляет жажду скорости, как разгон на картинге. Собрать его можно своими руками из набора запчастей или по эскизу – это будет увлекательный и веселый гаражный проект для механиков-любителей любого возраста. В зависимости от того, какие инструменты в наличии, можно научиться самостоятельно разрабатывать дизайн классного картинга, правильно сваривать шасси и добиваться мощного хода. См. шаг 1, чтобы узнать больше.
