Двигатель ГАЗ 69 – легенда 50-60-х

Двигатель ГАЗ 69 — это легендарный автомобиль Горьковского автомобильного завода, который положил начало не менее легендарной серии автомобилей УАЗ, по кличке «Бобик», которые особенной популярностью пользовалась милиция СССР, а позже стран СНГ. Мотор легендарного «Козлика», именно такое народное название имел 69-й Газик, имел довольно простую конструкцию и был достаточно выносливым.

Технические характеристики

Что касается технических характеристик, то они весьма типичные для времени, в котором был разработан силовой агрегат. Если учитывать, что движок родом из 50-х годов 20 столетия, да еще и в СССР, то конечно он был карбюраторным. Кроме этого, максимальная скорость, которую мог выдать была 90 км/час. Хотя, мало кто, способен похвастаться, что развивал такую скорость, ведь на 3-х ступенчатой КПП было довольно тяжело это сделать.

Автомобиль имел четырехцилиндровый рядный двигатель, который, внешним видом больше похожий на уменьшенную версию тракторного мотора. Но, по сути, оно так и было. Если говорить о соотношении расход — мощность, то это тот случай, когда все печально.

Рассмотрим, основные технические характеристики, которыми обладает двигатель ГАЗ 69:

Силовой агрегат имел двухфазную очистку масла. Вначале масло проходило фильтрующий элемент грубой очистки масла, а затем фильтр тонкой очистки масла. В первом случае, это был отстойник с металлическими сетками, а во втором — сменный картонный элемент.

К двигателю крепилась трехступенчатая механическая коробка передач, которая имела двухступенчатую раздатку. Сцепление устанавливалось Газовское, однодисковое и сухого типа.

Тюнинг мотора

Конечно, 69-й Газик считает безнадежно устаревшей моделью, и только любители ретро автомобилей и тюнинга воскрешают легендарные автомобили. Так, чтобы провести тюнинг мотора многие специалисты тюнинг-ателье скажут, что стоит выбросить силовой агрегат полностью. Но, как показала практика, русский человек может сделать все, было бы желание.

Как и во всех случаях, со старыми советскими автомобилями, тюнинг можно сделать только механический. Поэтому, к переборке мотора стоит подойти отвественно. Единственный нюанс, который останавливает многих автолюбителей, которые хотят доработать мотор — это отсутствие запасных частей.

Если речь пойдет, о полной доработке мотора, то потребуются знакомый токарь и фрезеровщик, поскольку большинство внутренних деталей придется вытачивать по новой. Остальную часть можно переделать с уже существующего ассортимента запасных частей к другим автомобилям.

Технология доработки ничем не отличается от остальных двигателей. Разве, что нижнее расположение клапанного механизма. Но, это тоже не проблема, поскольку в данном случае, двигатель похож на силовые агрегаты МТЗ и ГАЗ-52.

Поскольку, мотор не способен разгоняться до запредельных скоростей, то нет смысла устанавливать тюнинг версию системы охлаждения, разве что для красоты.

Ретро выставки

ГАЗ 69 с его легендарным двигателем можно встретить в музеях ретро автомобилей, а также на ретро выставках. Как показала практика, находится много автомобилистов, которые не только переделывают (проводят тюнинг) двигателю, но и возвращают его к заводскому состоянию. Самый первый автомобиль ГАЗ 69 с оригинальным двигателем можно найти в музеи истории компании ГАЗ, где машина занимает почетное место среди других легенд.

Вывод

Автомобиль ГАЗ 69 со своим двигателем стал целой эпохой автомобилестроение СССР. По сегодняшний день, на дорогах можно увидеть, как не спеша едет этот легендарный автомобиль. Находятся любители этого транспортного средства, которые проводят не только тюнинг внешней части, но и двигателя.

Источник

Замена двигателя Газ М20 на УМЗ-4178. Часть 1

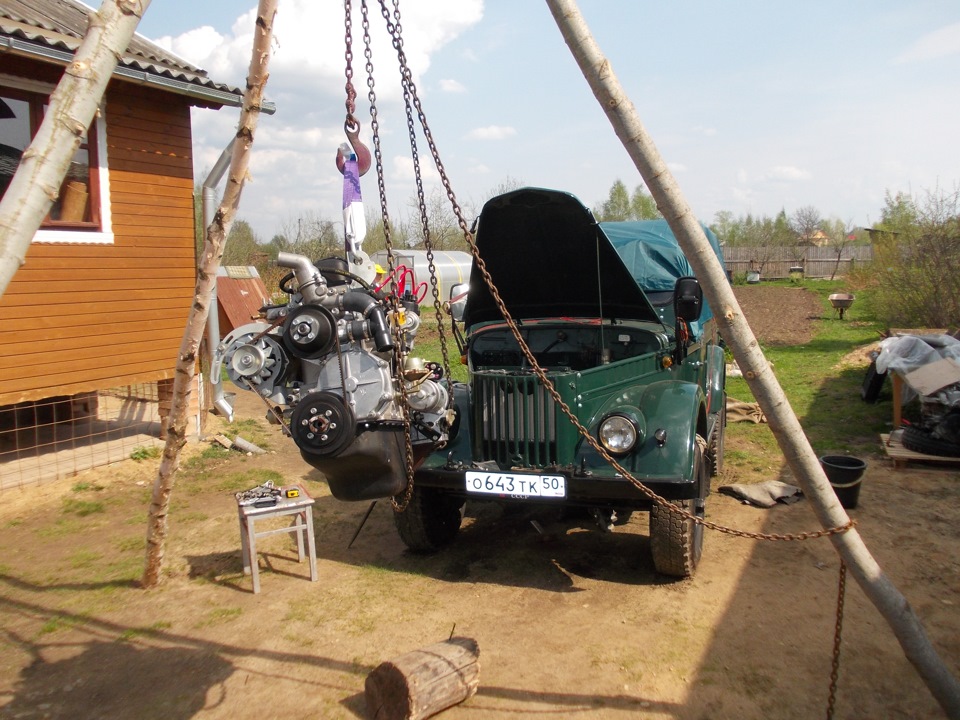

Основные технические моменты по имплантации УМЗ-4178 на Газ 69.

Причин замены двигателя было несколько, это и моральный износ родного двигатель М20, пережившего несколько капремонтов, и отсутствие на АЗС топлива АИ-76, и стремление ездить, и не просто ездить, а ездить далеко, здесь нужна надежность и уверенность в автомобиле, всех его агрегатах.

Чего удалось добиться:

1)Газик намного увереннее стал держаться в городском потоке.
2)С учетом того что в мостах уже установлены пары 37 зубов взамен 41, по трассе автомобиль позволяет уверенно идти с одной скоростью с большинством фур 90км/ч. Проверено при поездке на Рыбачий.
3)Расход топлива снизился с 15-20 до 11-13 литров на 100км, при том что динамика существенно выросла.
4)По бездорожью проходимость ничуть не упала, а скорее на оборот за счет приемистости двигателя даже слегка улучшилась.

Схожие трудность и нюансы возникают при установке на Газ 69 не только УМЗ-417 но также и других двигателей семейства УМЗ (УМЗ-421, а также инжекторных УМЗ-4213 и УМЗ-4216).
Перед установкой родное рычажное сцепление было заменено на диафрагменное LUK, а карбюратор К-151 на Solex – 2141 в народе «солекс – спорт».

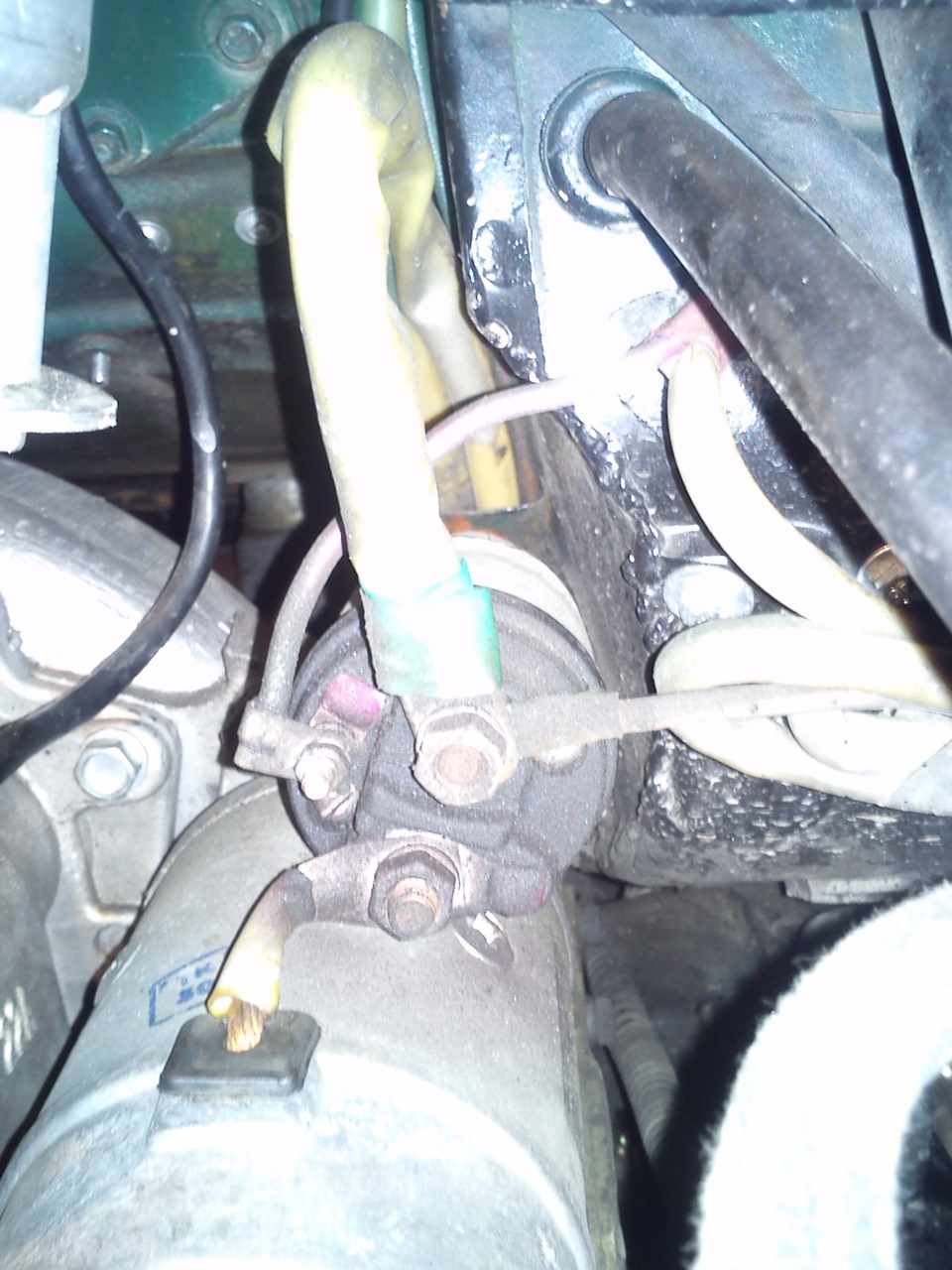

Картер сцепления 417 больше чем у М20, поэтому он упирается в пол кузова в месте установки стартера. Пришлось вырезать пол и перенести педаль газа. На фото видно насколько нужно резать.

2) Доработка картера сцепления.

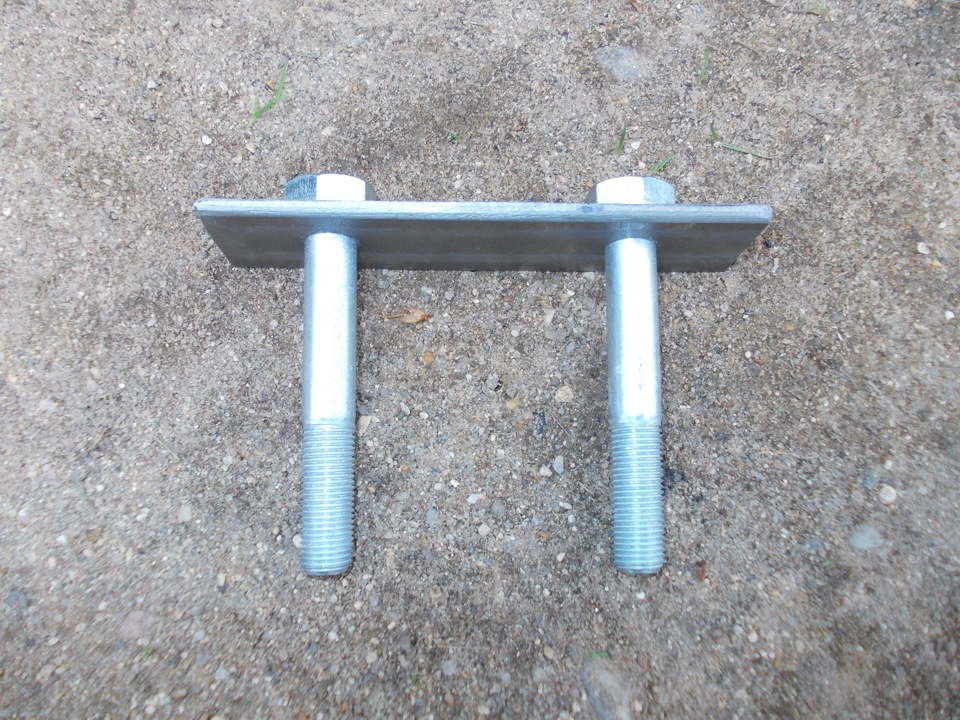

В картере сцепления нужно просверлить 2 отверстия Ф12мм аналогично отверстиям в картере М20 для третьей опоры двигателя. Изготовит пластину из полосы 8мм.

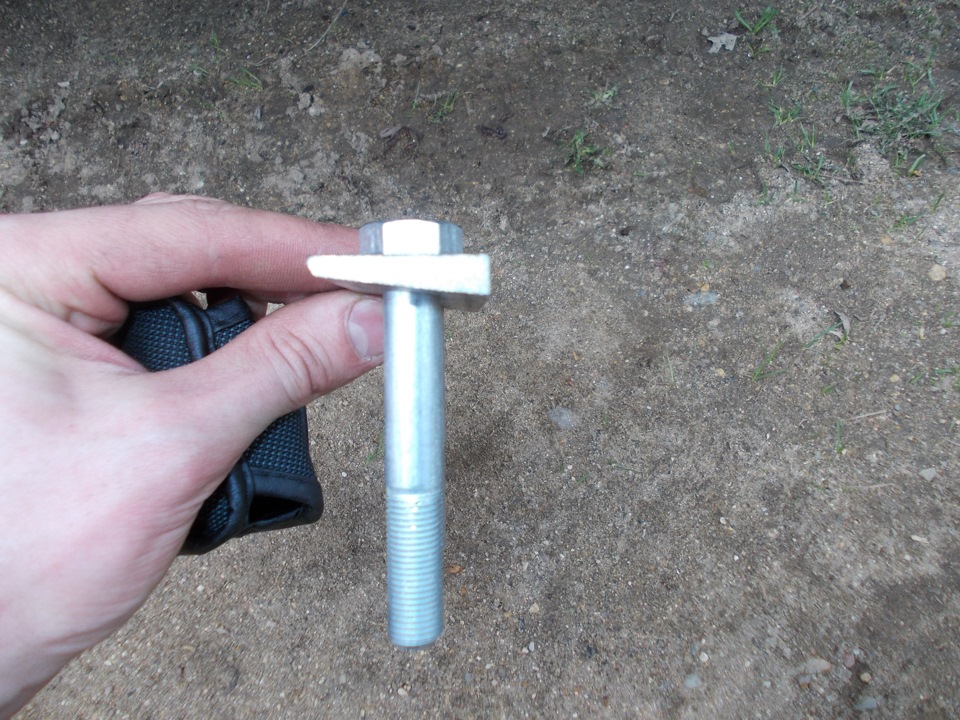

Для крепления взяты 2 Болта М12х1,25х70 от задней подвески Жигулей классики артикул 15541221 Подушки задней опоры использовались родные.

При установке двигателя, картер сцепления нижней правой кромкой касается выступа под кардан на траверсе. Чтобы это предотвратить, нужно снять фаску 15х45˚ как показано на фото.

3) Изготовление лап

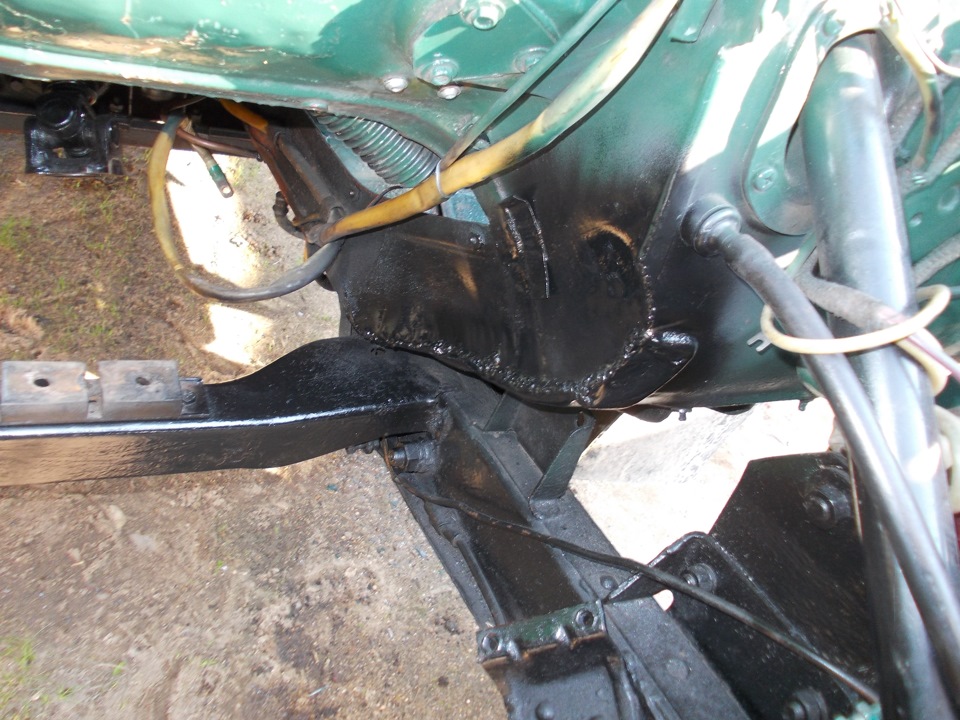

Проблемой родных опор двигателя УМЗ-417 является то, что их угол наклона отличается от кронштейнов на раме Газ 69. Чтобы не переделывать кронштейны подушек двигателя на раме, а оставить родные были изготовлены самодельные опоры двигателя из пластины 8мм чертежи прилагаются. Угол изгиба подсказать не могу, лапы гнулись в кузнице по самодельно изготовленному лекалу. При сверлении трех отверстий ф10мм в качестве кондуктора удобно использовать родую опору двигателя УМЗ.

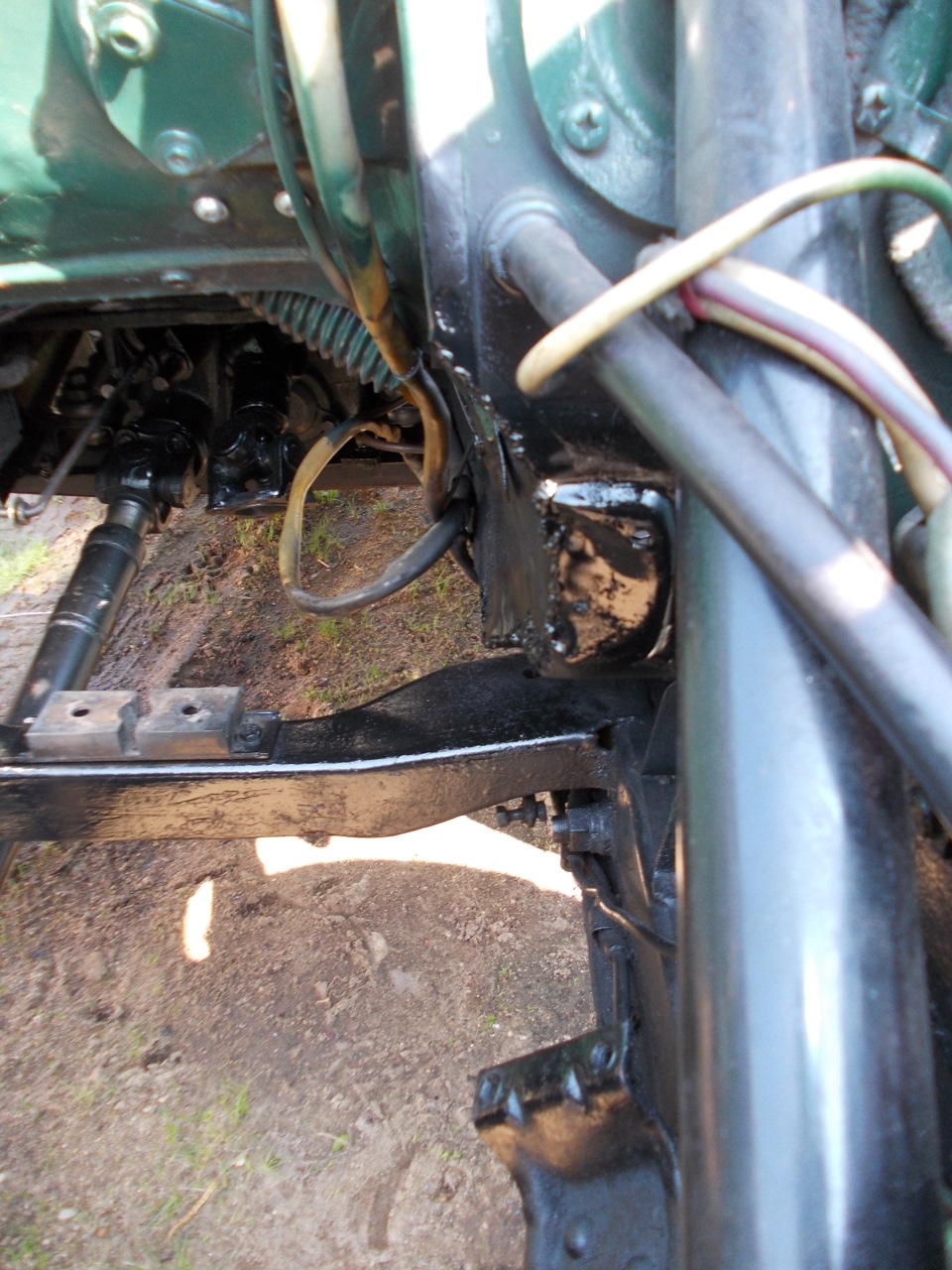

Принципиально важным является то, что кронштейны на раме расположены не симметрично: 1)левый на 30мм смещен назад 2)левый на 10мм вниз. Первое было выявлено при измерениях, а вот второе только при примерке нового двигателя. Чтобы компенсировать разницу, пришлось подложить пластину из полосы 10мм. Лучше сразу левую опоры двигателя изготовить на 10мм ниже.

Подушки использованы от газели (подушка двигателя 3302, артикул 2455)
