какие диски подходят на классику

максимальный вылет дисков на ваз 2107

народ, хочу прикупить диски. 37ЕТ пойдет на ваз 2107 или нет? без всяких прокладок и т.д. и т.п.

полностью данные от дисков: 6,5J, 4×98, 37ET, 68DIA, белые 😉
резина будет стоять 195/50R 15

Ну у родных вылет 40 или 35. скорее всего 40. Вот и думай сам… Я думаю встанут. Тем более у тебя нет подкрылок.

подкрылки есть. у стоковых 29 вылет. вот и думаю :-(((

Эт ты от куда узнал что 29?

Подкрылок на фото не углядел значит…

стандарт на ваз 2107 — 29ЕТ

Всегда считал что на переднем приводе и классики вылет одинаковый. Ну на самарах точно 40 вылет.

Для классики родным вылетом до определенного момента был ET29, для зубил ЕТ35, потом наш завод как всегда унифицировал и начал на классику ставить диски ЕТ35 забив на ЕТ29…

Для самар ЕТ35, для калин ЕТ38 для литья и ЕТ40 для штампа если не ошибаюсь.

стандарт на ваз 2107 — 29ЕТ

да у классики стандартный вылет 29! Сам сталкивался с етим когда покупал литье R14 себе, чем больше вылет тем глубже колеса уходят во внутырь, что есть не очень хорошо!
допустимый вылет колес у классики 5 мм( плюс минус) от стандартного!
мои диски с вылетом 35, стали без каких либо сюрпризов! все гуд крутится, ниче не цепляет))
думаю что и 37 станет норм) незнаю ли будет об подкрылки тереть, радиус то больше и диск шире

подкрылки есть. у стоковых 29 вылет. вот и думаю :-(((

Допуск изготовителя +/-5мм. Немного конечно выходишь за него, но не критично.
Ну если шоркать будут, то переход на шпильки +проставки.
Максимум чаще менять подшипники будешь если без фанатизма конечно же.

зачем максимальный вылет? наоборот меньше надо, чтобы шире колея была

ето решается проставками, но опять же сильно колею больше не зделаешь, так как выше нагрузка на ступицу.

по моему оптимальный вариант 35, на 40 погуживают потшипники, а на 29 плохо рулится ( на плохих дорогах из колеи выкидывает постоянно подруливать приходится, проводил эксперимент перед 40 зад 29 (при этом колея примерно одинакова по осям ) рулится отлично и идёт как утюг, пробовал и наоборот ( это кошмар особенно при обгоне ощущение что рулит не перед а зад )но всё же лучше спереди 35

R15 7J et 45 на классику наверно вобще кошмар будет или как?

Источник

Вылет и разболтовка дисков ВАЗ. Все параметры колес классических Жигулей

Как купить колесные диски от иномарки и успешно установить их на «Жигули». Для этого очень важно разбираться в показателях и знать заводские параметры родных колес. Рассказываю, что и как!

Классические модели ВАЗ, это модели с индексами 2101, 2102, 2103, 2104, 2105, 2106, 2107. И их модификации, которые обозначаются дополнительной, пятой, цифрой.

Разболтовка жигулевских дисков

Все волжские автомобили имеют фиатовскую разболтовку 4*98. Это значит, что диск крепится четырьмя болтами, а диаметр окружности (PCD), по которой расположены отверстия для крепления, равен 98 миллиметрам.

PCD — диаметр окружности расположения крепежных отверстий

Ширина и вылет диска

Стандартная ширина диска «Жигулей» пять с половиной дюймов (5,5J или 5 1/2 J), но она может варьироваться от пяти до шести дюймов. Кроме ширины также важен параметр вылета. Вазовский вылет, в зависимости от года выпуска и модели, варьируется между 29 и 34 миллиметрами.

Для «Жигулей» вылет равен 29 мм, для 2108/09 он составляет 34 мм. Однако установить «восьмерочные» колеса на классику можно.

Вылет — расстояние между серединой диска и плоскостью, которая прилегает к ступице. Обозначается буквами ET.

Я набросал кое-какие каракули и отметил на них нужные показатели.

ET — положительный вылет (обозначается в миллиметрах)
-ET — отрицательный вылет (обозначается в миллиметрах)
J — ширина диска (обозначается в дюймах)
2 — поверхность диска, прилегающая к ступице
3 — середина диска
Диаметр диска обозначается в дюймах

На изображении диски в разрезе. Тот, который слева, имеет положительный вылет, справа — отрицательный.

Если установить диски, у которых вылет окажется выше родных показателей, то они утопятся вовнутрь и при движении могут чирить о кузов, подкрылки или элементы подвески.

Если вылет будет меньше, то наоборот — будут выступать и соприкасаться с арками. Кроме этого, при меньшем вылете также увеличится нагрузка на ступичный подшипник и он чаще будет выходить из строя.

Центральное отверстие диска — ЦО или DIA

Центральное отверстие стандартного жигулевского диска составляет 58,5 мм. При этом ступичный выступ имеет чуть меньший диаметр — 58,2 мм.

На дисках, где вставлялся защитный пластиковый колпачек, диаметр ЦО был больше.

Классические модели «Жигулей» имеют диаметр диска 13 дюймов. Однако на них также можно установить и 14-дюймовые колеса. 15-ые уже встанут только на низкопрофильной резине. Что касается еще более высоких колес, то их придется устанавливать только после изменения конструкции автомобиля.

На каких дисках разболтовка как у ВАЗ

«Жигули» — доработанная версия FIAT-124. Это значит, что разболтовка 4*98 будет у итальянских автомобилей марок Alfa Romeo, Lancia, Fiat.

Предположим Вы подобрали для своих «Жигулей» колесный диск от иномарки, у которого совпадают разболтовка и ширина диска, однако при этом вылет больше, чем положено. Для нормальной эксплуатации нужно установить проставку, ширина которой будет равна разнице между вылетом купленного диска и родным показателем.

К примеру я купил диски от Alfa Romeo с разболтовкой 4*98 PCD, шириной 5,5J, диаметром 14 дюймов. Однако их вылет сильно выше положенного и равен аж 49 миллиметрам (ЕТ49). Таким образом мне необходимо сделать или купить проставку шириной от 15 до 20 мм.

Если было интересно, поставь пожалуйста лайк (нажми на сердечко) и/или поделись с друзьями. А чтобы не пропускать подобные полезные статьи — подпишись.

Остались вопросы или хочешь дополнить материал? Обязательно напиши комментарий.

Источник

Осовременить «классику»: выбираем 13-дюймовые диски.

Легкосплавные диски с красивым дизайном — прекрасный способ сделать даже бюджетный отечественный автомобиль более заметным и привлекательным. Впрочем, помимо эстетической составляющей есть и практическая польза — кованые и литые диски снижают неподрессоренные массы и обеспечивают лучшую вентиляцию тормозных механизмов. Мы решили посмотреть, что предлагает современный рынок для вазовской «классики».

«Здравствуйте! У нас в стране огромное количество ТАЗоводов, очень хотелось бы увидеть статью про шины для ВАЗовкой классики на грядущее лето. И про литые диски на 13 🙂 нужно купить и не могу никак выбрать.

А то читая статьи в журнале прям противно становится – такое ощущение что все пересели на иномарки. не забывайте что мы в России!». Этот «крик души» (орфография и стилистика оригинала сохранены) читателя по имени Руслан не мог оставить нас равнодушными. И хотя моим первым порывом было порекомендовать уважаемому читателю сменить то, что он сам же и характеризует как «таз», на нормальный автомобиль (читай – иномарку), посовещавшись, мы все же решили взглянуть, что же сегодня может предложить рынок лояльному потребителю продукции отечественного автопрома.

Даже беглый просмотр объявлений и страниц магазинов, торгующих шинами и дисками, способен запутать человека несведущего: изобилие марок, моделей, дизайнов дисков явно кричит, что жизнь «классиков» стала веселее.

Для себя мы определили, что наш потенциальный покупатель — водитель прилежный, «опасным» тюнингом не увлекающийся, так что единственно верной размерностью для него будет штатная 13-дюймовая, ну или максимум на 1 дюйм больше. Для переднеприводных «зубил» не возбраняется установка колес 195/50R15 — такими комплектовались заряженные образцы, выпускавшиеся на ВАЗе опытно-промышленным путем. Хотя ездить на таком комплекте надо очень аккуратно: запаса прочности у шины, надетой на диск такого размера, гораздо меньше, так что «грыжи» вспухают моментом, да и дискам достается.

Уже это ограничение существенно сузило выбор: предложения большинства производителей начинаются с 14 дюймов, а 13-дюймовая «ковка» и «литье» достаточно редки. К сожалению, не упрощает подбор и тот факт, что на ВАЗе стоят старые фиатовские ступицы с крепежным размером (PCD) 4×98, поэтому установить куда более ходовой диск с характеристикой PCD 4×100 не представляется возможным.

Итак, штатные значения дисков для «классики» 2010 года — PCD 4×98 DIA 58.5 при размерности 5×13 ET23. Допустимые размеры: 5,5×14 ET23; 6×14 ET23; 6×15 ET23; 6,5×15 ET23. Самый ходовой размер резины для «классики» – 175/70R13, но в случае с литыми/коваными дисками его можно и даже нужно менять на 185/65R13, улучшение управляемости будет заметно, что для не самых точных с точки зрения рулежки Lada лишним не будет. При этом в 14-м размере на зиму оптимально использовать шины размерностью 175/65R14, на лето устанавливать 185/60R14.

Одним из важнейших параметров при выборе колесного диска служит его вылет (в параметрах выше обозначен литерами «ЕТ»). Чем меньше цифра, тем сильнее колеса выпирают наружу, что увеличивает положительное плечо обкатки, и машина становится очень чувствительной к дефектам дороги. На «классике» без ГУРа/ЭУРа в некоторых ситуациях силы, воздействующие на рулевые механизмы, могут попросту вырвать руль из рук водителя! Да и вообще, вопреки народному мнению, торчащие наружу колеса качества управляемости не добавляют.

При несоответствии вылета штатному значению в большую сторону диск уходит внутрь и может в крайнем положении рулевого колеса задевать за внутреннюю часть арки, да и контакта спиц с тормозным суппортом не избежать. Кроме того, сужается колея и возрастает боковая нагрузка на ступичный подшипник (причем при любых нештатных значениях).
Вылет обода – расстояние (в мм) от привалочной плоскости (прилегающей к ступице) колеса до плоскости, проходящей через середину обода. Этот размер определяется, если провести условную плоскость через середину обода колеса и измерить расстояние от нее до крепежной плоскости. Если плоскости совпадают, то вылет нулевой. Если привалочная плоскость выступает за плоскость симметрии, то вылет положительный. Если привалочная плоскость не доходит до плоскости симметрии – вылет отрицательный. Чаще всего считается допустимым изменение величины вылета в пределах ±5 мм, но некоторые производители дисков рекомендуют отклонение ±10 мм. Следует отметить, что изменение величины вылета сказывается на кинематике подвески, управляемости, сроке службы подшипников и устойчивости автомобиля. Уменьшение вылета по сравнению со значением, принятым автопроизводителем, приводит к увеличению колеи и большему выступанию колес из арок. Кроме этого, снизится уровень его безопасности.
Говоря о том, какой тип дисков и какую марку стоит предпочесть, Сергей Пыриков из компании «Колесный ряд», куда мы обратились, решив примерить на себя роль покупателя, рекомендовал определиться поначалу, что именно мы желаем получить? «Процентов на пятьдесят, а то и больше, и литые и кованые диски несут эстетическую функцию и призваны удовлетворить желание автовладельца улучшить внешность своего автомобиля, благо изобилие марок и моделей обеспечивает выбор из огромного числа дизайнов. Ну и, конечно же, установка на машину более легких дисков снижает неподрессоренные массы и в случае соблюдения должной размерности обеспечивает лучшую плавность хода. Использование легкосплавных и кованых дисков также положительно влияет на охлаждение тормозных механизмов. Правда, это справедливо только к автомобилям с нормальными тормозами, чего за «классикой» замечено не было».

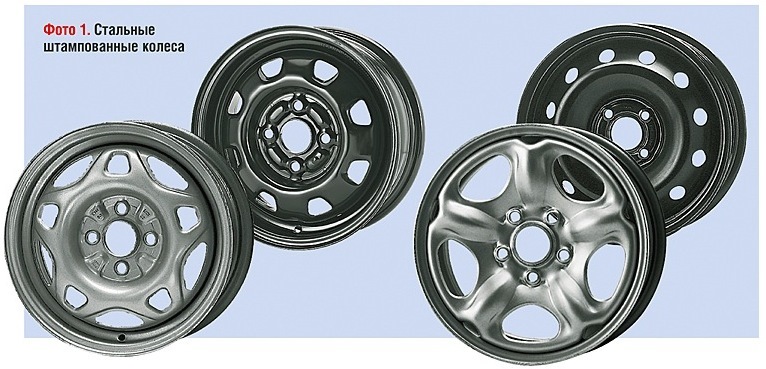

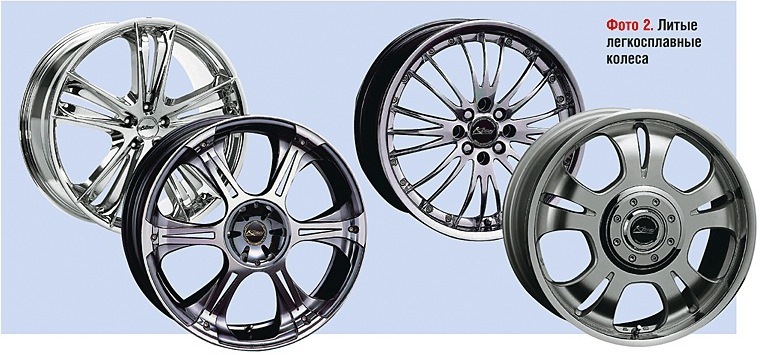

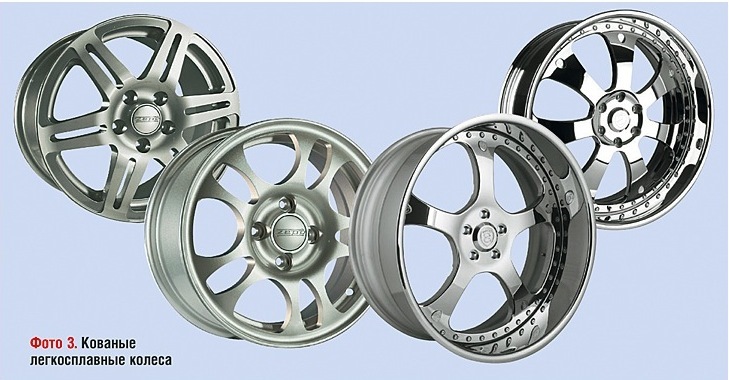

Выбор между технологией изготовления дисков определяется как бюджетом, так и мотивами автовладельца. Кованые диски выигрывают по потребительским качествам – они легче, но литые диски вариативнее – технология литья позволяет фантазии дизайнеров резвиться гораздо свободнее. Сами же виды таких дисков технологически различаются, и это отражается на цене – чем сложнее процесс, тем выше качество и цена. «По моему мнению, самым комфортным вариантом для владельца вазовской «классики» была бы 13-дюймовая «ковка», — продолжает Сергей. — Даже при том, что кованые диски сильнее изнашивают резину вследствие большей жесткости металла и меньшей по сравнению с «литьем» энергоемкости, установка резины полного профиля делает маловероятным повреждение диска даже при достаточно сильных ударах».

Выбор марки дисков 13 дюймов — отличный повод для гордости за отечественную промышленность. Под заграничными названиями наиболее приемлемых вариантов по соотношению цена/качество скрываются отечественные производители. Это в первую очередь компания «КиК», выпускающая легкосплавные диски с 1992 года. Продукция компании использовалась в первичной комплектации автомобилей многих моделей АВТОВАЗа, Ford Focus, Kia Spectra, UAZ Patriot, а также Renault Logan и Duster. Заявлено, что компания предоставляет пожизненную гарантию своей продукции на металл и конструкцию колеса.

Подбор по сайту одного из популярных интернет-магазинов сразу выдает для нашего подопечного 16 моделей легкосплавных дисков марки «КиК». Из них не менее пяти подходят по всем параметрам, включая вылет. Самая бюджетная версия «литья» обойдется эстетствующему владельцу «классики» в 1850 руб., а самая дорогая – в 2660 руб., которые придется отдать за модель «Игуана Венге». Еще более бюджетный вариант – принадлежащий «КиК» бренд iFree. Диск iFree «Тайлер Хайвэй» 5,5×14 4×98 обойдется в 1871 руб., а модель «Майами» и того меньше – в 1780 руб. Вылет у дисков iFree равен 24.

В этой же ценовой категории представлены диски марки 4GO. Недолгое изучение информации в Сети показывает, что мы имеем дело с молодым «азиатом». Бренд был создан компанией «Русские алюминиевые диски» в 2008 году, а его продукция выпускается в юго-восточной Азии. Эта же фирма продает диски под марками Fervent, «Реплика», CAM, PDW и D&P. В наши параметры укладываются не менее пяти моделей 4GO по цене 2290 руб.
Другой известный отечественный бренд – SKAD. Торговая марка принадлежит «ЛМЗ СКАД», производство которого расположено в городе Дивногорск Красноярского края. Компания является поставщиком дисков на российские заводы Ford, «Sollers – Набережные Челны», «ИжАвто» и ТАГАЗ. К сожалению, обнаружить что-либо из продукции SKAD, подходящее под наши требования, не удалось – поиск выдал лишь модели со значением вылета у диска равным 30 и 35.

Из иностранных брендов рекомендациям эксперта удостоились диски Borbet. Поиск выдал две модели линейки Design LV4: Mistral Anthrazit matt и Black Glossy. Весьма стильные, эти многоспицевые диски размерностью 5,5×14 предлагаются по цене в 4350 руб., Тут уж думайте сами, но имейте в виду: вылет у этих дисков далеко за пределами рекомендованного — 35. Установка дисков с таким вылетом не пойдет на пользу ступичным подшипникам.

Дальнейшие поиски несколько обескуражили: найти что-то приличное из кованых дисков в 13-м и 14-м диаметре действительно тяжело, но, может быть, памятуя о рекомендациях профессионалов, придерживаться штатных параметров и устанавливать диски на 15 дюймов не стоит?
Резюмируя наши поиски, можно сказать, что автомобилисту, задавшемуся целью осовременить классическую Lada, сейчас будут рады практически в любом магазине дисков (не говоря уже об авторынках). Но если же он решит не выходить в порыве украшательства за пределы разумного бюджета, то его выбор ограничится продукцией одной-двух марок. Впрочем, даже в их ассортименте он может найти диски разнообразного дизайна за вполне приемлемую цену – весь комплект «литья» потянет немногим больше чем на 10 000 руб.

Источник

Колёса страны советов, часть первая: заводские диски автомобилей ВАЗ.

Как утверждал великий Генри Форд, 80% красоты автомобиля составляют его колёса. Диски автомобилей ВАЗ советского периода изменялись в соответствии с общим стилем новых моделей и веяниями времени.

2101
В отличие от многих других деталей, колёсные диски FIAT-124 «прижились» на ВАЗ-2101 практически без изменений. Диск шириной 4,5 дюйма и с вылетом 37 мм имел восемь вентиляционных отверстий характерной овальной формы.

Поскольку в первые месяцы завод испытывал трудности с комплектующими, на «копейках» периода 1970-1974 гг. можно было встретить и другие диски – с шестнадцатью круглыми отверстиями, вокруг которых были сделаны своеобразные выштамповки. По ширине и вылету диск полностью совпадал с обычным.

Для защиты болтов крепления и ступичного подшипника центральную часть обода закрывал красивый хромированный колпак – точно такой, как на «фиате», только без надписи с названием автомобиля в центре.

Для того, чтобы он держался на диске, были предусмотрены специальные «уши», а снять такой колпак удавалось благодаря его пружинным свойствам.
В первые годы диски окрашивались в серебристый цвет, однако позже на все автомобили семейства 2101 устанавливались только диски с овальными отверстиями, окрашенные в серо-белый оттенок.
В 1991 году диски типа 2101 стали шире на полдюйма и получили хампы — специальные выступы на полках для плотной посадки бескамерных шин. Одновременно с этим «копеечные» диски избавились от «ушек» для колпаков.
Тем, кто сейчас занимается реставрацией, нужно учитывать, что по параметрам вылета на «копейку» допустимо монтировать только диски 2101 либо 2108.

2103/2106
«Трёшка» получила новые диски. По виду они очень напоминали «фиатовские», уже встречавшиеся на ранних ВАЗ-2101: те же шестнадцать круглых отверстий, но ширина обода выросла до пяти дюймов, а вылет, напротив, уменьшился до 29 мм.

Такой диск устанавливался на «трёшки», «шестёрки» и «двойки», причем на автомобилях второй и третьей моделей применялся колпак типа 2101, а на «шестёрку» шел свой – оригинальный. Отличить его можно по чёрной круглой накладке по центру.

Источник

Размер и вылет дисков колеса

Внимание, данная тема считается баяном, пишу здесь чтобы не потерять!

При выборе дисков для нашего автомобиля мы должны руководствоваться не только их эстетическим видом и нашим желанием, но и возможностью применения тех или иных дисков конкретно для определенной модели автомобиля. Далее мы постараемося наиболее подробно изложить информацию по выбору и техническим характеристикам дисков.

Функции дисков на автомобиле.

Колесные диски нашего автомобиля выполняют целый комплекс задач: передачу крутящего момента, уплотнение шины по периметру (так как большинство шин сейчас бескамерные), обеспечение должной жесткости конструкции под массой автомобиля. Исходя из этих целей мы можем сформулировать целый ряд требований к дискам и их характеристикам. Они должны быть прочными, отбалансированными, с выдержанными размерами. Начнем с размеров колес (дисков) применяемых для автомобилей.

Характеристики размеров дисков

Радиус и ширина (размер колеса) — это первый важный параметр, определяющий внешние габариты диска (диаметр диска и ширина диска), и соответственно, возможность установки его на тот или иной автомобиль. Это связано с тем, что как правило, для каждой модели автомобиля изготовителем предусмотрены диски своего размера.
Размеры обозначаются следующим образом: 5х13 ; 6х14 ; 6,5х15, и так далее (стандартный ряд дисков), и читаются так: «пять на тринадцать», «шесть на четырнадцать», «шесть с половиной на пятнадцать». Первое число — ряд (может быть 4 ; 4,5 ; 5 ; 5,5 ; … 10 ) и обозначает ширину обода диска в дюймах. Второе число — ряд ( 12, 13, 14, … 22 ) и обозначает диаметр обода диска в дюймах. (Рисунок 1 Диаметр, ширина и вылет диска). Так, например, на автомобили ВАЗ «классика» необходимо ставить диски следующих размеров: 5х13 или 5,5х13, тоесть диаметром 13 дюймов и шириной 5 или 5,5 дюймов. На автомобили ВАЗ восьмого и десятого семейства (с передним приводом), помимо «тринадцатых» дисков можно ставить и диски размером 5,5х14 и 6х14, а с низкопрофильной шиной и «пятнадцатые» диски размером 6х15 или 6,5х15. (за исключением того что 15 дюймовые диски не разрешены к применению производителем и у вас могут возникнуть проблемы при прохождении технического осмотра, но возможность их установки есть) Очень важен данный размер для шин на диски так как они имеют тоже свою определенную ширину и высоту и не каждая шина может подойти на имеющийся у нас диск. Если мы еще обращаем часто внимание на диаметр диска, то редко кто смотрит на его ширину, что в итоге естественно сказывается и на эксплуатации и на надежности. Более подробно с характеристиками и типоразмерами шин можно ознакомиться в разделе «Типоразмеры и маркировка шин».

Однако при выборе колеса очень важно учитывать, что размер колеса— это необходимый, но далеко не недостаточный и окончательный параметр. Существуют еще другие, не менее важные параметры.

Вылет колеса — это расстояние в миллиметрах между сопрягаемой плоскостью диска при установке на ступицу автомобиля и условной плоскостью, проходящей по середине обода диска. (см. Рисунок 1 Диаметр, ширина и вылет диска.)

Рисунок 1 Диаметр, ширина и вылет диска.

Вылет диска может быть «положительным» (рисунок «вылет+»), если привалочная плоскость не переходит за воображаемую плоскость. В этом случае у установленного колеса большая часть обода будет «утоплена» внутрь арки автомобиля, визуально будет казаться что диск утоплен в арке. Вылет диска может быть «нулевым», если привалочная и воображаемая по центру обода диска плоскость совпадают между собой. Вылет диска может быть «отрицательным» (рис.1 «вылет-«), если привалочная плоскость ближе к центру автомобиля чем воображаемую плоскость по центру обода диска. В этом случае визуально бросается в глаза то, что посадочное место глубоко утоплено внутрь диска, а сам диск кажется наоборот выпирающим наружу.
Для определения величины вылета колеса воспользуемся рисунком 1. Необходимо измерить расстояние «В» с внутренней стороны колеса. Разделить расстояние «Х» пополам, и вычесть из «В» эту половину «Х». Если полученная разность положительная, то и вылет «положительный», если отрицательная, то и вылет соответственно «отрицательный».

Как и размер колеса, для большинства моделей автомобилей, вылет диска — параметр строго индивидуальный, хотя бывают и исключения. Так, к примеру, стандартным для автомобилей ВАЗ » классика», является значение вылета «+29», а для автомобилей ВАЗ восьмого и десятого семейства — «+40». При этом, на 2108 можно ставить диски с вылетом не только «+40», но и «+29». Тогда как, наоборот (на 2106 поставить диски с вылетом «+40») — уже не получится. Так как данные диски будут задевать за кузов автомобиля. Есть такое правило: существует большая вероятность успешной установки на автомобиль диска с вылетом, который меньше необходимого, чем диска, вылет которого больше стандартного. В этом случае диск будет выстапать наружу и единственное что может помешать его установки арки кузова автомобиля.
Данный критерий по установки дисков именно с «родным» вылетом очень важен для автомобилей десятого семейства так как в следствии специфической задней арки (задние крылья) диски с меньшим вылетом будут задевать за них. Часто для установки дисков с меньшим вылетом в таком случае используют проставки для аммортизаторов которые поднимают задний клиренс и позволяют установить данные диски.
А вообще, считается вполне допустимым, если значение вылета колеблется в пределах ±5мм. от стандартного.

Но даже если вы установили диски с вылетом не установленным в соответсвии с техническими характеристиками на ваш автомобиль, есть еще одно обстоятельство. При смене вылета диска изменяется расстояние от точки опоры колеса на подвеске (подшипник) до точки опоры с землей. Чем больше данное расстояние от номинального расстояния заложенного в «родном» диске тем большая нагрузка возникающего крутящего момента относительно номинальной величины будет приходится на точку опоры диска на подвеске(подшипник). Это связано с тем что при увеличенном отрицательном вылете диска возникает увеличение плеча, больший крутящий момент начинает передаваться на ступичный подшипник. В итоге установка данных дисков может повлечь за собой не только изменение управляемости автомобиля, (при меньшем вылете лучшую устойчивость в поворотах за счет увеличения ширины колеи и наоборот) но и большую нагрузку на подшипники и элементы подвески и как следствие меньший ресурс их при эксплуатации машины.

И еще одно важное замечание. Параметр «вылет» колеса необходимо рассматривать в рамках его стандартного размера. То есть вылет является «родным» только строго для определенного размера диска, а точнее, для определенной ширины. И если Вы решаете поставить на свой автомобиль более широкие диски, Вам необходимо учесть, что в этом случае вылет должен быть меньше стандартного. И наоборот: более узкий диск — больший вылет. В любом случае, мы Вам советуем всегда по таким вопросам обращаться за помощью к квалифицированным специалистам.

Размеры крепежных отверстий под болты и гайки в дисках — PCD (диаметр центров крепежных отверстий, сверловка)

Характеристика PCD (Pitch Circle Diameter) обозначает диаметр центров крепежных отверстий и измеряется в миллиметрах. Также указывает на количество шпилек или болтов необходимых для крепления диска к ступице. В случае с 4 крепежными отверстиями автомобиля — это расстояние между центрами двух диаметрально противоположных отверстий. Сверловка отверстий под гайки и болты в дисках производится по двум параметрам. По диаметру на котором расположены отверстия и по размеру между отверстиями. Одна величина соотносится к другой в прямой зависимости и зависит от количества отверстий для крепления диска. На картинке ниже можно посмотреть показатель данного соотношения в зависимости от количества отверстий.

Рисунок 2 Размеры отверстий под болты и гайки в дисках (сверловка).

Но эта характеристика более применима для производителей, так как фактически это алгоритм правильного обозначения исполнительных размеров, а вот для обывателей стандартное обозначение PCD — количество отверстий и расстояние между ними, например 4*100 или 5*114,3 и т.д.
Отверстия крепления на диске сверлят с допуском в плюс по диаметру, при этом можно ошибиться в выборе PCD, если он отличается от штатного на 1-2 мм. Например, на ступицу с PCD100/4 вполне можно надеть колесо PCD98/4 (98 мм от 100 что говорится невооруженным глазом не отличишь). Такая замена недопустима. В этом случае из всех гаек (или болтов) только одна будет затянута полностью; остальные же отверстия «уведет» и крепеж останется недотянутым или затянутым с перекосом — посадка колеса на ступицу будет неполной, диск не будет прилегать к ступице, что скажется на его отклонении по вертикале. При движении такое колесо будет «ходить восьмеркой», кроме того, не полностью затянутые гайки будут откручиваться сами по себе.

Дополнительная информация на диске

Кроме вылета ширины диска и диаметра диска часто можно встреить и другую информацию. На диске может быть указано:
— Дата изготовления. Обычно год и неделя. Например: 0407 означает, что диск выпущен после 3 недели 2007 года, то есть на 4 неделе года.
– SAE, ISO, TUV — клеймо контролирующего органа с указанием стандарта по которому изготовлен диск. Маркировка свидетельствует о соответствии колес международным правилам или стандартам.
– MAX LOAD 2000LB — очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Например, максимальная нагрузка 2000 фунтов (908кг)
— PCD 100/4 – присоединительные размеры диска;
— MAX PSI 50 СOLD – означает, что давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5кгс/кв.см), словo COLD (холодный) напоминает, что измерять давление следует в холодной шине;
— TOYOTA — производитель диска.

Размеры дисков для некоторых моделей автомобилей:

ВАЗ 2101-2107 устанавливаются колесные диски в размерности: 5х13 или 5,5х13; вылет — ET29±5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,1

ВАЗ 2110-2111-2112 (8 клапанный двигатель) устанавливаются колесные диски в размерности: 5,5х13; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,1

ВАЗ 2110-2111-2112 (16 клапанный двигатель) устанавливаются колесные диски в размерности: 6х14; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,1

ВАЗ 2170 2171 2172 Лада Приора (двигатель 1,6) устанавливаются колесные диски в размерности: 5,5 х14; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6х14; вылет — ET37+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6х15; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6

ВАЗ Лада Калина (двигатель 1,4) устанавливаются колесные диски в размерности: 5х13; вылет — ET40+3/-5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 5,5х14; вылет — ET37+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6х14; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6

ВАЗ Лада Калина (двигатель 1,6) устанавливаются колесные диски в размерности: 5х13; вылет — ET40+3/-5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 5,5х14; вылет — ET37+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6х14; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6
