Летательная болезнь — Полётный контроллер.

Итак, я определился с размером, и рамой. Самое время поговорить о выборе полётного контроллера.
Казалось бы, чего проще! Ан нет. Сложность, как всегда, в выборе 🙂

Оказалось что в полётных контроллерах есть даже своя специализация, куча нюансов, и прочего.
Я не особо углублялся в эту тему ибо сразу купил полётный контроллер не думая и не выбирая. Поэтому получилось быстро и безболезненно. А если вдуматься …

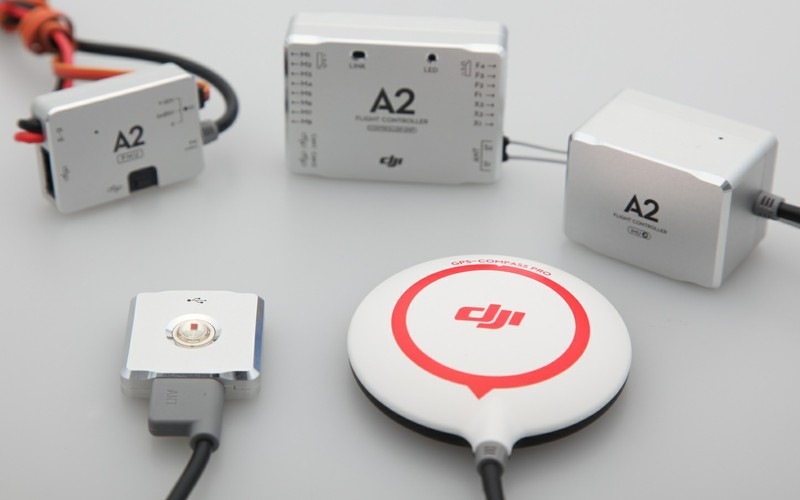

Короче если начинать думать о контроллерах то выходит примерно следующее.

Там вроде в третьей серии уже ультрозвуковые датчики — чтобы летать по замкнутым пространствам и не натыкаться на стены. Оптические датчики, чтобы зависать на одном месте, датчики посадки — которые могут определить неровности на земле, типа человека, и увести квадру наверх, для принятия решения. Ну и так далее.
Думаю такое навороченное мне пока не надо, да и куда это на мою 250-ю раму 🙂

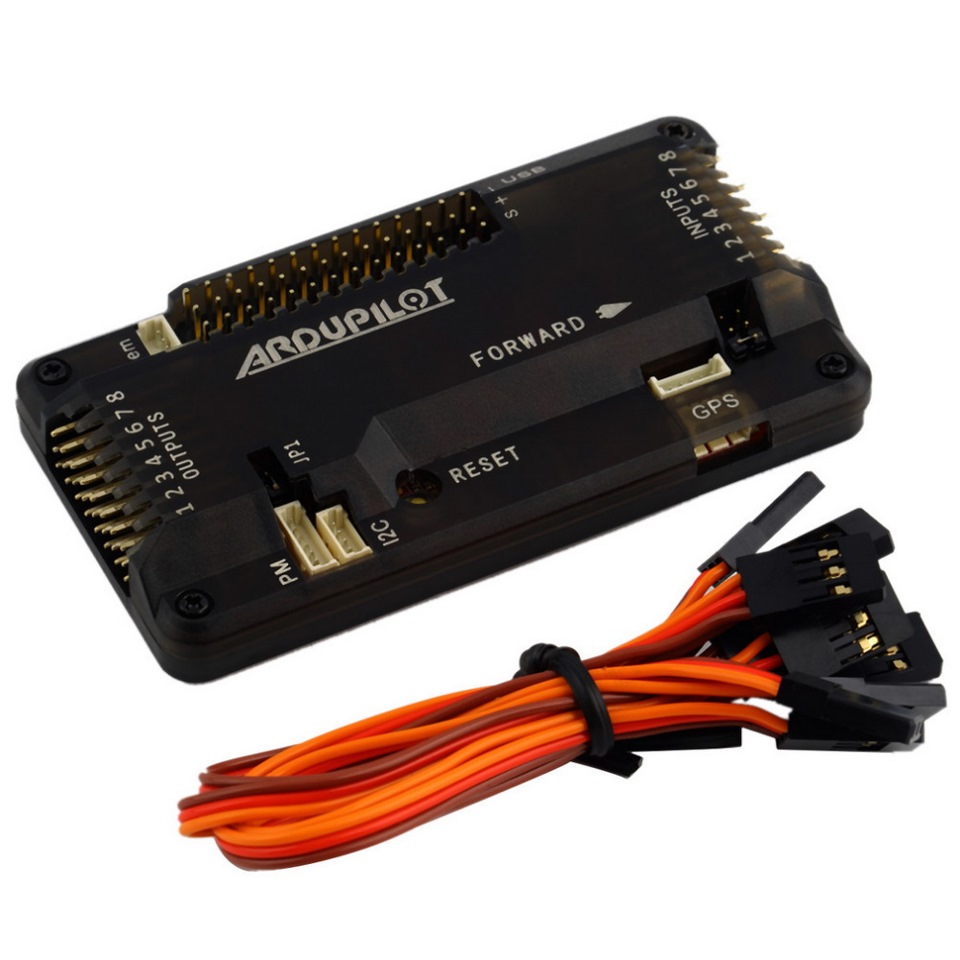

Дальше идут контроллеры типа ardupilot mega.

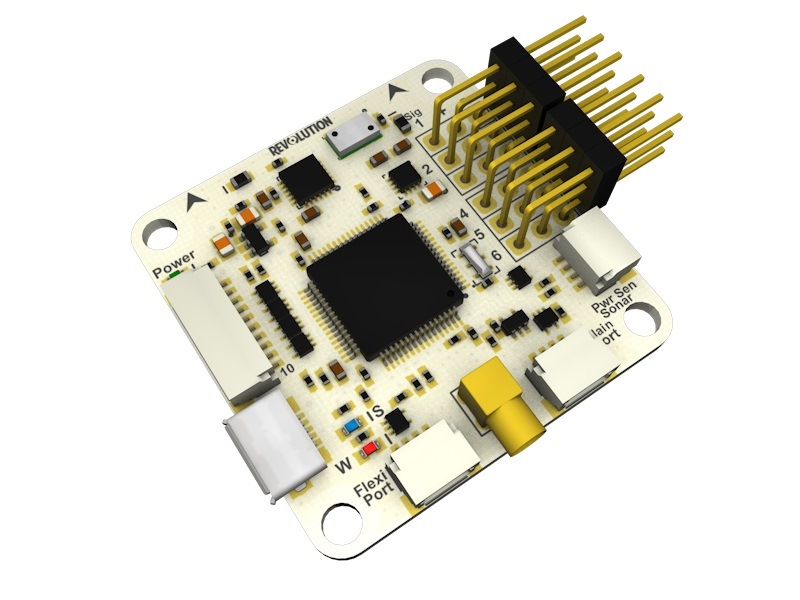

Ну и мелкие контроллеры типа openpilot (плата CC3D).

Это немного порезанные по сравнению с ardu pilot mega контроллеры. Зато они маленькие, удобные, и легкие. Они в оригинале не умеют летать по точкам, хотя к ним и можно подключить GPS. Всё остальное в ручном режиме. И поверьте — это совсем не страшно 🙂 Кстати сюда бы я отнёс и такие контроллеры как Naze32.

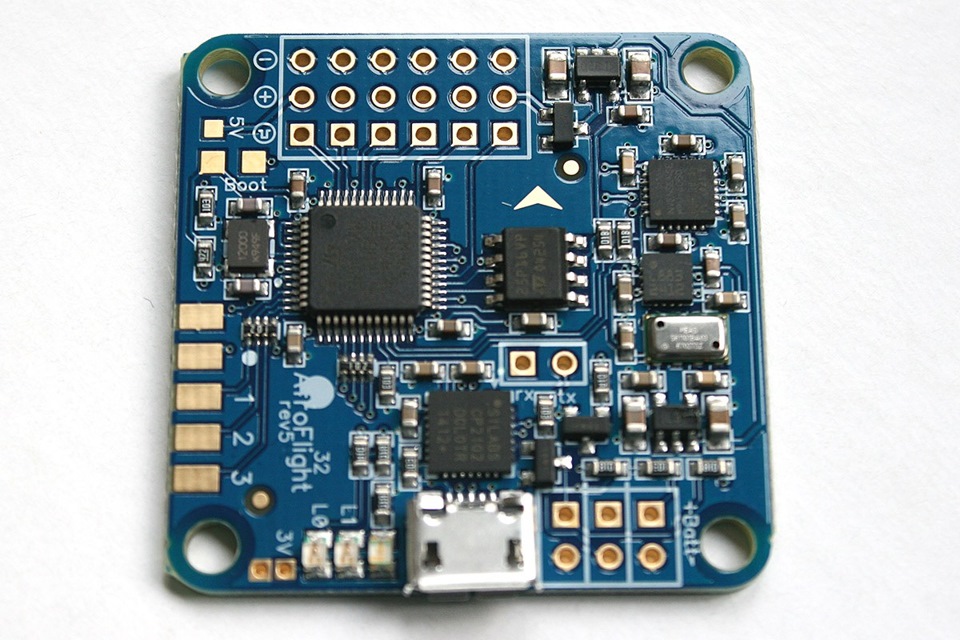

Из форумов вычитал, что тот же Naze32 почти тоже самое. Вроде легче настраивается на полет. Хотя если пользоваться предоставленными в CC3D темплейтами всё тоже очень просто. Ну по крайней мере для начала.

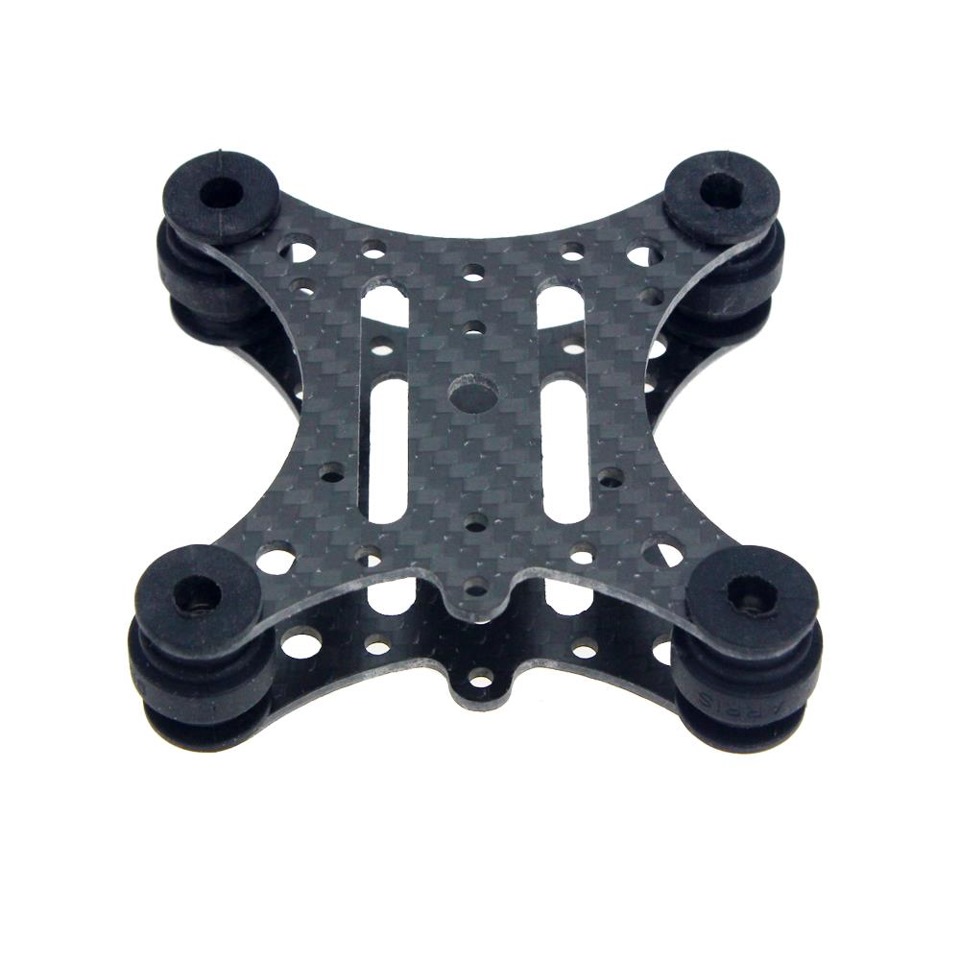

Ну и напоследок пару советов. Если вы купили CC3D обязательно крепите его к раме плотно, двухсторонним скотчем. Этот контроллер предназначен именно для жёсткого крепежа, а если вы выбрали Ardupilot Mega, то крепите его на специальной демпфирующей платформе. Этот контроллер боится вибраций.

Ну это так, из наблюдений 😉 Далее, если вы купили CC3D поставьте его на квадру повернув на 90 гр. Так, чтобы разъем USB смотрел вбок. Удобнее будет подключать провод. Ориентацию контроллера можно будет потом задать в установках.

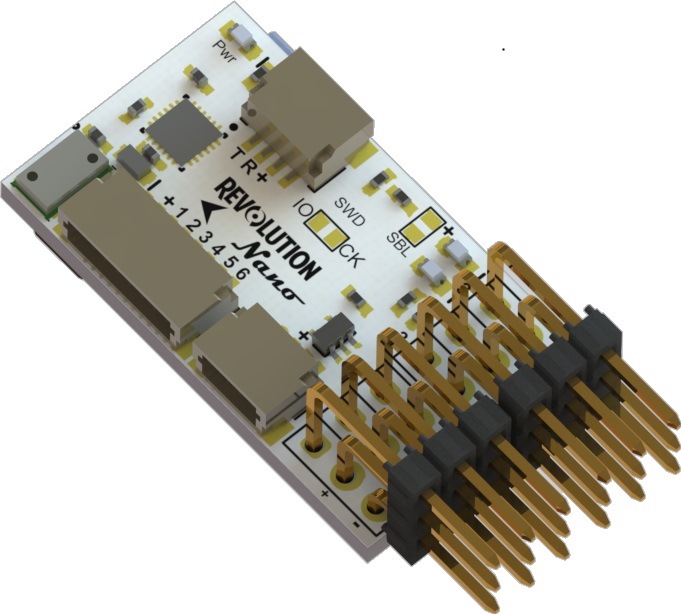

Обратите внимание, что команда OpenPilot разделилась на 2 части. Одна, по слухам, ушла в спорт контроллеры, а вторая продолжает развивать обычные CC3D. Они теперь называются LibrePilot. Они так-же выпустили и поддерживают новые платы контроллеров OpenPilot Revolution, OpenPilot Revo Nano и ещё чего-то там. Но я пока это в руках не крутил.

А про настройку наверно позже напишу, хотя не уверен надо ли. Описаний куча в интернете.

Источник

Дрон для любителя: устройство и принципы программирования

Для программирования дрона сегодня не надо разбираться в физике полета и прочих тонкостях, поскольку эти вопросы за вас уже решили разработчики контроллеров и SDK. Тем не менее, тема остается не такой простой. И в этом посте мы хотим рассказать, с какой стороны к ней подступиться.

Фото с омского «Хакатона по применению малых БПЛА»

Под катом — из чего состоит дрон, какие бывают комплекты и как начать с ними работу.

Есть два уровня программирования

Если рассуждать о глубине погружения в тему программирования беспилотных летательных аппаратов, можно выделить два «уровня»:

Программирование под готовые платформы выводит летательные аппараты далеко за рамки класса «игрушек». Это полноценная разработка, которая просто использует библиотеки и функции автопилота для серийно выпускаемого дрона (или для open source полетного контроллера), так что создатель программы может сосредоточиться на решении своей задачи, будь то аэрофотосъемка или воздушные световые шоу.

Самое важное: программирование позволяет снять с оператора часть задач по управлению в режиме реального времени, что на самом деле упрощает применение БПЛА. Не у каждого любителя фотосъемки найдется время и желание учиться пилотировать дрон в сложных условиях.

Типы БПЛА

Исторически сложилось так, что беспилотники классифицируют по исполнению — самолетному и мультироторному. Мультироторные можно разделить по количеству винтов: монокоптеры, квадрокоптеры, гексакоптеры и т.д. Такие БПЛА получили широкое распространение, поскольку им не нужны дополнительные устройства для взлета и посадки. Недавно появился третий класс БПЛА — конвертопланы. Но такая конструкция чаще встречается в специализированных разработках.

Для чего используются

Конструкция определяет возможное применение. Сфер, где успели «засветиться» беспилотные летательные аппараты уже довольно много. Даже если говорить только о «гражданских» машинах (не ориентированных на военных или спасателей), это:

Применение беспилотника во многом определяется тем, какую полезную нагрузку он способен нести: может ли поднять посылку с грузом или вынужден ограничиться экшн-камерой.

Есть комплекты для обучения

Доступность обучающих комплектов уже потянула за собой массовое появление как кружков по работе с дронами, так и всевозможных мероприятий — семинаров, мастер-классов, олимпиад.

Обучающий набор DJI EDU

Например, в конце января в Точке кипения Омского технического университета (ОГТУ) проходил хакатон, посвященный программированию дронов.

Один из организаторов хакатона — Александр Голунов — помогал нам в подготовке этого поста

Любопытно, что до мероприятия ребята, принимавшие в нем участие, не были знакомых с беспилотниками. Некоторые из них увидели дрон вживую первый раз в жизни. Но после знакомства — блочной сборки, настройки, калибровки БПЛА, а также построения виртуального полетного плана — они смогли предложить новые способы применения дронов в быту. Как бы это о том, что ничего сложного тут, в целом, нет.

Железо дрона

С точки зрения железа дрон состоит из:

Пример состава оборудования программируемого дрона с полетным контроллером pixhawk

Чем занимается полетный контроллер

Насколько легко или сложно управлять конкретным дроном, в том числе и программировать его, определяет полетный контроллер и его программное обеспечение. Именно на него ложится задача управления физикой полета. Благодаря контроллеру оператору достаточно знать только базовые понятия и определения, и нет необходимости защищать докторскую по аэродинамике, чтобы совершить первый полет.

Контроллер решает классические задачи по:

Полетный контроллер Arducopter

Полетный контроллер DJI A3

Полетные контроллеры присутствуют на рынке как самостоятельно, так и в составе готовых дронов.

Среди готовых решений широко известны китайские DJI. Вслед за полетным контроллером, шесть лет назад, китайцы предложили SDK, с которым можно создавать вполне профессиональные решения. Вот лишь небольшой список уже решенных задач:

В 2018 году полиция Нью-Йорка обзавелась 14 дронами (фото: CNN)

SDK и комплекты

Понятно, DJI — не единственный пример. SDK есть у Parrot, 3DR, Skydio, Yuneec (правда 3DR, Yuneec и Parrot работают с open-source-платформами, о них мы поговорим далее).

По сути сейчас мы наблюдаем процесс формирования целого рынка программного обеспечения для таких программируемых дронов.

Некоторое ПО, в т.ч. на DJI (несмотря на то, что он не open-source) можно найти на GitHub.

Кстати, образовательные решения тут тоже есть. Например, тот же DJI выпускает специальный комплект из нескольких дронов, рассчитанный на обучение целой группы студентов программированию на Scratch, Python и Swift.

Помимо проприетарных, есть множество DIY-решений, основанных на популярных универсальных полетных контроллерах. Откровенно говоря, DIY-сообщество в свое время и стало родоначальником всего рынка управляемых дронов. Компании с рынка радиоуправляемых моделей взялись за разработку БПЛА лишь тогда, когда идея стала популярна в народе и можно было построить какие-то бизнес-прогнозы.

DIY-решения обычно опираются на какую-то из доступных систем управления (автопилотов), например Ardupilot или Pixhawk. А контроллер подбирается из списка поддерживаемых для выбранного автопилота. Впоследствии его можно даже доукомплектовать оборудованием (если прошивка позволяет это сделать). Под такие решения есть свои универсальные платформы разработки, например MAVSDK (его поддерживают 3DR, Yuneec и Parrot).

По аналогии с 3D-принтерами некоторые производители выпускают кит-комплекты для DIY дронов. К примеру, в упомянутом выше хакатоне ребята работали с дронами «Иволга» отечественного производства. Есть и другие примеры, например, Ardupilot, как производитель, предлагает на рынке собственные наборы, цена на которые варьируется в зависимости от комплектации.

Пример комплекта с Aliexpress

На базе open source контроллеров встречаются и промышленные решения.

Начиная с самосборных решений под управлением готового автопилота, некоторые энтузиасты переходят к разработкам собственного автопилота. Так мир open source в этой части постоянно расширяется. Однако это задача не для новичка. Поскольку суть заключается не столько в самом программировании, сколько в решении инженерных задач.

Языки и среды разработки

В двух словах программирование дрона сводится к контролю координат промежуточных точек и высоты над землей с одновременным управлением полезной нагрузкой в зависимости от поставленной задачи.
Используемый для программирования язык, как и среда разработки, определяется системой управления, а в случае с проприетарными решениями — производителем контроллера.

Но пока на рынке царит настоящий зоопарк подходов и языков.

Часть производителей вообще предлагает собственные среды — как упомянутый выше DJI.

Сообщества, разрабатывающие опенсорсные полетные контроллеры, от них не отстают. Исторически сложилось, что большинство DIY решений основано на среде Arduino. Тот же Ardupilot в свое время разрабатывался для управления дроном с контроллером ATMega 2560, а в качестве среды разработки использовал оболочку Arduino. Но сегодня этого уже недостаточно. Задачи, возложенные на беспилотники, усложняются, а вслед за этим растут требования к железу и ПО. Так что аппаратная составляющая меняется. Даже опенсорсные решения уже базируются не на контроллерах, а на полноценных процессорах с ARM-архитектурой (по аналогии со смартфонами). Среды разработки, соответственно, также дорабатываются и усложняются. Они становятся кроссплатформенными, но пока все еще ориентированы на конкретный автопилот. И хотя на данный момент существуют общепринятые частные стандарты (например, передачи данных или взаимодействия беспилотников с наземными станциями), до выявления лидера среди языков разработки и SDK пока далеко.

С точки зрения гарантированного выбора направления развития этот этап становления рынка абсолютно непредсказуем. Однако именно сейчас время самых интересных проектов, ведь столько задач еще не решено!

Примеры программирования дронов

Учитывая разнообразие решений на рынке, мы не имеем возможности рассказать о всех вариациях в программировании дронов, но покажем, как это происходит на паре примеров.

Пример 1: DJI

Для программирования проприетарного дрона DJI необходимо зарегистрировать девелоперский аккаунт.

Далее необходимо скачать SDK с сайта производителя. У DJI предусмотрены разные SDK в зависимости от того, что планируется программировать — наземную станцию, управление полезной нагрузкой или самим полетом. Важно выбрать правильный и убедиться, что имеющееся оборудование (будь то дополнительные датчики дрона или мобильное устройство) поддерживается. Дальнейший процесс рассмотрим на примере мобильного SDK (по прочим SDK на сайте производителя есть подробная документация).
SDK включает:

Прежде чем приступать к разработке, необходимо сгенерировать для приложения уникальный App Key, который активирует SDK.

Сам процесс разработки зависит от рассматриваемой платформы (iOS или Android). Подробно и для Android, и для iOS он описан в документации, а на GitHUB есть примеры простейших приложений для каждой из этих платформ. Есть замечательное видео, описывающее весь процесс создания простейшего приложения.

Для запуска скомпилированное приложение необходимо перенести на мобильное устройство. Непосредственно перед запуском устройство также надо подключить к дрону по Wi-Fi или через USB-кабель (тип подключения зависит от конкретного устройства).

Пример 2: Pixracer R14

Pixracer — одно из поколений полетного контроллера Pixhawk, который широко используется в DIY-проектах.

Для программирования этого полетного контроллера используется библиотека ROS (Robot Operating System), которая позволяет управлять дронами с помощью MAVLink (пакет называется MAVROS). Писать можно на Python, используя клиент для этой библиотеки под названием rospy.

Для запуска приложения необходимо подключиться по SSH к полетному контроллеру.
С DIY-проектами процедуру программирования в общем виде описать гораздо сложнее, нежели с проприетарными решениями, поскольку слишком многое зависит от деталей прошивки. Для kit-комплектов, которые зачастую построены именно на открытых разработках, обычно есть подробная инструкция по программированию.

Источник

Полетный контроллер, для чего он нужен

Полетные контроллеры делятся на 3 группы:

Каждый контроллер имеет свое программное обеспечение, которое управляет всем оборудованием. Самые популярные контроллеры можно прошивать и гибко настраивать с помощью специальных программ, таких как CleanFlight, Betaflight и Raceflight.

Какие бывают полетные контроллеры?

Ниже рассмотрим вопрос — какие бывают полетные контроллеры, а точнее, для каких целей.

Гоночные полетные контроллеры

Naze32, также на базе этого контроллера есть SP Racing F3:

На нем присутствуют все стандартные датчики – гироскоп и акселерометр, а в расширенной версии DELUXE также есть барометр и компас.

Гироскоп и акселерометр определяют текущее расположение дрона в пространстве. Барометр определяет высоту по давлению (чтобы удерживать высоту, например), компас для удержания направления полета.

На сегодня, полетные контроллеры серии F4 являются самыми популярными полетными контроллерами для мини и гоночных квадрокоптеров, так как прекрасно работают с такими программами, как CleanFlight, Betaflight и Raceflight. На их смену уже выходит серия F7, становясь все более популярной.

Разработка прошивок для полетного контроллера F3 уже прекратилась из-за ограничения ресурсов, поэтому выбирайте для покупки F4 или F7:

Также еще два популярных контроллера:

KISS – прошивать своей прошивкой нельзя. Имеет графический интерфейс с минимумом настроек.

LUX – такой же гибкий, как Naze32, но все же уступает ему. Прошивать можно.

Контроллеры для съемки видео и фото с дрона

Поддерживает весь набор датчиков (GPS, телеметрию, OSD и т.д.)

ArduPilot AMP поддерживает GPS и автономный полет по заданным координатам. Тоже достаточно популярный контроллер, но стоит дороже обычных из-за наличия более важных датчиков.

Vector Flight Controller- профессиональный полетный контроллер с встроенной системой Eagle Tree.

Новичок тоже сможет на таком летать. Эти контроллеры стоят дорого, а вес и размер стремятся к идеалу для аэросъемки.

Контроллеры для автономных полетов

3DR Pixhawk — самый популярный контроллер для автономных полетов. На его борту есть резервная система, а также он поддерживает все известные датчики для дронов.

MultiWii Pro — дешевый и доступный, позволяет отлично стабилизировать коптер, также на нем есть барометр, магнитометр и GPS.

Теперь, после краткого обзора типов полетных контроллеров, перейдем к полному описанию.

Прошивки полетного контроллера, их виды

Полетные контроллеры отличаются не только по типу компонентов, из которых они состоят, но и по прошивкам, на которых они работают, то есть программным обеспечением, на котором работает полетный контроллер.

Как уже написано выше, на сегодня самыми популярными прошивками являются:

Что из себя представляет программное обеспечение полетного контроллера — прошивка? Это набор правил и алгоритмов, которые обрабатывает процессор.

А теперь ответ на вопрос, как прошить полетный контроллер? Конкретно для каждой прошивки разработан свой конфигуратор — это специальная программа, которая загружает в полетный контроллер программное обеспечение, а зачем конфигуратор работает в роли графического интерфейса прошивки — чтобы вам было наглядно и удобно настраивать свой квадрокоптер.

С помощью графического интерфейса можно вносить различные настройки в прошивку, например, менять параметры PID, включать и редактировать фильтры, включать или отключать датчики, настраивать начальные и максимальные обороты двигателей и так далее. Но стоит отметить, что в зависимости от прошивки у них будет разный интерфейс, критичных отличий, конечно, не будет, но все же.

Процессор полетного контроллера

От процессора будет зависеть то, насколько быстро будут обрабатываться поступающие к нему данные. Процессоры делятся по поколениям: F1, F3, F4, F6. Вот такие странные поколения, где пропущены 2-е и 6-е поколения. Отличаются они частотой работы и архитектурой:

Сейчас все новые полетные контроллеры поставляются с процессором 7-го поколения, так как обрабатывать фильтры и PID становится все труднее, прогресс шагает километровыми шагами в этой сфере. Но у многих пилотов ПК на процессорах 3-го поколения, так как F3 был самым (да и остается) массовым поколением со стабильной работой.

Гироскоп и акселерометр полетного контроллера

Гироскоп и акселерометр — очень важные датчики, они определяют положение квадрокоптера в пространстве, а также движется ли он, посылают эти данные процессору, а тот уже решает, какому двигателю поддать газа, а какому наоборот, снизить обороты.

Акселерометр выполняет роль стабилизатора в пространстве, есть даже такой режим полета — «Режим стабилизации», при котором квадрокоптер невозможно будет перевернуть в воздухе и он всегда будет держаться параллельно земле (если просто отпустить стики на пульте). Опытные пилоты почти всегда летают в режиме АКРО, поэтому они отключают акселерометр или используют его крайне редко.

Гироскоп же выполняет роль определения положения квадрокоптера в пространстве.

Какие самые популярные гироскопы используются в полетных контроллерах? Смотрим таблицу ниже:

MPU9150 — это MPU6050 со встроенным магнитометром AK8975, а MPU9250 — это MPU6500 и тоже с магнитометром.

Номер и название гироскопа можно найти на самом чипе, например это — MPU-6000:

Выбор гироскопа: частота опроса и шумы

Есть два критерия, которые нужно учитывать при выборе полетного контроллера с конкретным гироскопом, это частота работы и чувствительность к шумам (электро- и механическим).

На сегодня самыми популярными и надежными считаются гироскопы MPU6000, у них частота работы 8KHz, а также они достаточно не чувствительны к шумам. Советуем не покупать полетные контроллеры с гироскопами MPU6500 и MPU9250, у них хоть и частота выше, но они больше подвержены воздействию шумов.

Серия гироскопов ICM работает лучше и плавнее, чем MPU6000 на 32KHz, но из-за шумных двигателей и регуляторов оборотов производительность ICM будет ниже, чем MPU6000. Например, ICM20602 на Raceflight Revolt V2 или ICM20689 на Kakute F4, оба этих гироскопа могут работать на частоте 32KHz, но с регуляторами оборотов, которые генерируют много шума, они работать будут хуже, чем MPU6000. По этой причине на полетные контроллеры устанавливают сетевые фильтры для частичного удаления шумов.

Чтобы частично убрать механические шумы (вибрацию), полетный контроллер следует устанавливать на резиновые подушки или любой другой пористый материал, который сможет гасить вибрацию, например кусок резины или вспененного материала.

i2c и SPI

Порт UART в полетном контроллере

Аббревиатура UART с английского расшифровывается как (Universal Asynchronous Receiver/Transmitter) — универсальный асинхронный приемник/передатчик.

К порту UART подключаются различные периферийные устройства, такие как, приемник, различная телеметрия и так далее. У порта есть два контакта для обмена данными — прием и передача.

На фото ниже вы можете увидеть пример UART порта и их настройки в Betaflight, точнее, вы можете назначить в этой вкладке порту любое устройство, которое поддерживает обмен данными:

Сколько бывает портов UART на полетном контроллере?

UART портов много не бывает — чем больше, тем более гибко можно будет настраивать ваш квадрокоптер, а также они будут дублировать друг друг в случае поломки.

Но само количество портов зависит от размеров платы полетного контроллера и от того, как расположены на ней компоненты, а также от типа процессора, который использует ПК. 3-е и 4-е поколение полетных контроллеров (F3-F4) имеют от 3 до 5 UART, а 7-е поколение — 7 и более. Оно и понятно, слабый процессор не сможет физически обрабатывать столько периферии.

Инвентированный сигнал и UART

Инвентированный сигнал поддерживают полетные контроллеры 3-го и 7-го поколения, а вот 1-е и 4-е поколения не могут.

Передатчики FrSky с протоколом работы SBUS и SmartPort на выходе инвертируют свой сигнал, и их могут обработать только процессоры нового поколения, такие установлены на 7-м и 3-м поколении (F3 и F7), так как у них уже есть встроенный инвертор.

А вот для устаревших поколений (F1 и F4) нужно перед портом UART устанавливать инвертор, который будет обрабатывать и преобразовывать сигнал и передавать его уже в UART. Хотя в некоторых полетных контроллерах F4 производители сразу устанавливают инверторы для SBUS и SmartPort, пилоту можно сразу подключать приемник к ПК.

Если у вас закончились UART порты, то можно воспользоваться функцией в Betaflight «soft-serial», благодаря которой можно создавать виртуальные UART. С помощью ПО Betaflight создается эмуляция этого порта, как будто он есть физически, но на самом деле его нет. Также стоит отметить, что такой порт будет работать значительно медленнее, чем физический и он не подойдет для подключения приемника, например, так как такое замедление критично. Процессор тоже будет работать с повышенной нагрузкой.

Размеры платы полетного контроллера

Монтажная схема полетного контроллера — это расстояние между отверстиями для крепления ПК к раме дрона. В этом вопросе есть стандарт, который состоит из 3 схем:

Размер платы соответствует размеру дрона, который вы будете собирать, например, 30,5 х 30,5 мм устанавливаются в рамы размером от 200 мм и больше, а на меньшие рамы устанавливаются последующие размеры полетных контроллеров.

Какие есть дополнительные функции в полетном контроллере?

OSD — это очень важная и нужная функция. OSD накладывает на видеопоток дополнительную информацию с различных датчиков квадрокоптера, например, напряжение аккумулятора, высота, скорость и так далее. Любой, кто сталкивался с minimOSD, знает, какая трудность — подключить и настроить эту плату, да и мало подключить, ее еще нужно программатором прошить, и только после этого плату OSD можно будет настраивать в Betaflight.

Поэтому делайте выбор в пользу полетных контроллеров с встроенным OSD, это сбережет вам нервы и время.

Плата разводки питания (PDB)

К плате разводки питания подключаются аккумулятор и двигатели с регуляторами оборотов, а также полетный контроллер и прочая периферия. У некоторых ПК такая плата уже есть, они совмещены. Это, конечно, плюс, но где плюсы, там и минусы — в такой компоновке будет мало места, и в случае поломки ее будет сложнее устранять.

Датчик тока (Current Sensor)

На плате разводки обычно есть контакты VBAT, куда подключаются контакты полетного контроллера и ПК снимает данные о текущем напряжении, но свой собственный датчик тока эффективнее.

Регуляторы оборотов (ESC)

Наверняка вы уже слышали или видели регуляторы оборотов 4 в 1, такая квадратная плата вместо 4 плат. Инженеры решили интегрировать регуляторы сразу в полетный контроллер и теперь, если вы купите такой ПК, вам можно будет припаять двигатели напрямую к ПК. О целесообразности такого выбора решать только вам.

Черный ящик (Blackbox)

Черный ящик нужен для записи логов работы квадрокоптера, туда записываются всевозможные данные, которые обрабатывает полетный контроллер. Есть два места, куда можно вести запись логов, это флеш-память полетного контроллера и SD-карта (флешка).

Плюсы встроенной флеш-памяти:

Минусы встроенной флеш-памяти:

Плюсы SD-карты:

Минусы SD-карты:

Типы коннекторов

Это, конечно, не функция, но не рассказать об этом нельзя. На полетном контроллере есть 3 типа соединений между периферией:

Пластиковые коннекторы в основном используются для подключения периферии, которую иногда нужно отключать и снимать, в этом их плюс — быстро снять/подключить. Они не очень прочные, но удобные.

Контактные площадки для припаивания удобны в использовании, но если контакт сильно нагреется во время использования, то есть вероятность, что он оторвется. То же самое и в вопросе о разрыве при сильном натяжении.

Отверстия для припаивания удобны тем, что провод гораздо прочнее будет «сидеть» в пазу. Также можно использовать угловые штифты для более удобного подключения периферии.

Регулятор напряжения (BEC)

На современных (да и не только) ПК есть отдельные контакты для подключения источника потребления на 5V и на 12V, иногда встречаются даже на 9. Хоть сейчас почти все FPV-компоненты рассчитаны на ток в широком диапазоне и их можно подключать даже к аккумулятору, мы все же рекомендуем подключать их к отдельному входу на полетном контроллере, где ток подается стабильным, тогда как в аккумуляторе он будет постоянно «скакать» от нагрузки.

Светодиод состояния

Удобная функция, которая отображает текущее состояние полетного контроллера. Обычно у светодиода есть 2 цвета — красный и синий. В зависимости от того, каким и сколько раз мигает ПК — пилот понимает, все ли в порядке. Эта спецификация всегда указывается с конкретным контроллером.

Кнопка для перехода в режим прошивки

Без такой кнопки не обойтись ни одному полетному контроллеру. Для прошивки замыкают 2 контакта, затем подключают к компьютеру и запускают Betaflight конфигуратор или любой другой. Есть два типа:

С кнопкой удобнее — нажал отверткой и все, а вот для контактов нужно использовать пинцет или скрепку, чтобы закоротить их.

Какие еще бывают функции в полетном контроллере?

Заключение

Как вы заметили, полетный контроллер — это очень важный узел в квадрокоптере и занимает очень много места в теории. И на вопрос, как правильно выбрать полетный контроллер, у вас не должно оставаться этих самых вопросов, а если остались, вы должны понять, для чего вам нужен квадрокоптер, для каких нужд. Если для гонок и драйва, то одни контроллеры, если для съемки, то другие. Также стоит учитывать ваши навыки, если вы новичок, то не стоит брать дорогие контроллеры с кучей датчиков или наоборот те, в которых абсолютно ничего не настроено и даже нет прошивки.

Также стоит учитывать бюджет, который вы можете потратить, так как цены очень сильно разнятся. Например, SP Racing F7 с OSD для гоночных дронов стоит от 1600 до 2500 рублей, а вот DJI A3 для профессиональной фото- и видеосъемки стоит 50 000 – 60 000 тысяч рублей.

Подведем итоги:

Выбирать полетный контроллер следует из ваших потребностей – для гонок, для съемки или для автономных полетов, а также, а также, на основе статьи, что написана выше.
