Датчики инжектора ВАЗ 8v
Датчик массового расхода воздуха
Измеряет количество всасываемого двигателем воздуха в кг/час. Устройство достаточно надежное. Основной враг — влага, всасываемая вместе с воздухом. Основное нарушение работы датчика — завышение показаний, как правило на малых оборотах, на 10 — 20%. Это приводит к неустойчивой работе двигателя на холостом ходу, остановке после мощностных режимов, возможны проблемы с запуском. Завышение показаний датчика на мощностных режимах приводит к «тупости» мотора, к увеличению расхода топлива.
ДМРВ, рис. А, (термоанемометрического типа) имеет три чувствительных элемента, установленных в потоке всасываемого воздуха. Один из элементов определяет температуру окружающего воздуха, а два остальных нагреваются до заранее установленной температуры, превышающей температуру окружающего воздуха.
Во время работы двигателя проходящий воздух охлаждает нагревательные элементы. Массовый расход воздуха определяется путем измерения электрической мощности, необходимой для поддержания заданного превышения температуры на нагревательных элементах относительно температуры окружающего воздуха.
Контроллер подает на ДМРВ опорный сигнал 5 В через находящийся внутри контроллера резистор с постоянным сопротивлением. Выходной сигнал с ДМРВ представляет собой сигнал напряжения величиной от 4 до 6 В с изменяющейся частотой. Большой расход воздуха через датчик дает выходной сигнал высокой частоты (скоростной режим). Малый расход воздуха через ДМРВ дает выходной сигнал низкой частоты (холостой ход).
ДМРВ, рис. Б, (термоанемометрического типа) имеет чувствительный элемент, тонкую сетку (мембрану) на основе кремния, установленную в потоке всасываемого воздуха. На сетке располагаются нагревательный резистор и два температурных датчика, установленных перед нагревательным резистором и за ним.
Сигнал ДМРВ представляет собой напряжение постоянного тока, изменяющееся в диапазоне от 1 до 5 В, величина которого зависит от количества воздуха, проходящего через датчик. Во время работы двигателя проходящий воздух охлаждает часть сетки расположенной перед нагревательным резистором. Температурный датчик расположенный перед резистором охлаждается, а температурный датчик расположенный за ним, благодаря подогреву воздуха, сохраняет свою температуру. Дифференциальный сигнал обоих датчиков делает возможным получение характеристической кривой, зависящей от величины потока воздуха. Сигнал вырабатываемый ДМРВ — аналоговый.
Контроллер, получая сигнал от ДМРВ, использует свои таблицы данных и определяет длительность импульса открытия форсунок, которая соответствует сигналу массового расхода воздуха. ДМРВ устанавливается между воздушным фильтром и дроссельным патрубком, рис. В.
Датчик положения дроссельной заслонки
Считывает показания с положения педали «газа». Основные враги — завод-изготовитель датчика и мойщики двигателей. Срок службы совершенно непредсказуем. Нарушения в работе датчика проявляются в повышенных оборотах на холостом ходу, в рывках и провалах при малых нагрузках.
Датчик положения дроссельной заслонки установлен на корпусе дроссельного патрубка и имеет механическую связь с осью дроссельной заслонки. Датчик представляет собой резистор потенциометрического типа, на один из выводов которого с контроллера подается опорное напряжение 5 В, а второй вывод соединен с «массой». Третий вывод соединяет подвижный контакт датчика с контроллером, что позволяет контроллеру на основе выходного сигнала с датчика определять положение дроссельной заслонки и с учетом данных других датчиков рассчитывать длительность импульсов на форсунку. При закрытом положении дроссельной заслонки выходной сигнал датчика должен быть в пределах от 0,3 до 0,7 В. При открытии дроссельной заслонки выходной сигнал возрастает, и при полностью открытом дросселе выходное напряжение должно быть выше 4 В.
При резком нажатии на рычаг управления дроссельной заслонкой контроллер воспринимает быстро возрастающее напряжение сигнала с датчика, увеличивает длительность импульсов на форсунки и формирует дополнительные импульсы управления открытия форсунок. Этот режим аналогичен режиму работы ускорительного насоса для двигателей с карбюратором.
Датчик температуры охлаждающей жидкости
Основное функциональное назначение сродни «подсосу» на карбюраторе — чем холоднее мотор, тем богаче топливо. Второе назначение — формирование команды на включение вентилятора охлаждения. Весьма надежен. Основная неисправность — нарушение электрического контакта внутри датчика или нарушение изоляции проводов вблизи датчика болтающимся тросиком «газа». Отказ датчика — включение вентилятора на холодном двигателе, трудность запуска горячего мотора, повышенный расход топлива.
Контроллер подает на датчик температуры охлаждающей жидкости напряжение 5 В через резистор с постоянным сопротивлением, находящимся внутри контроллера. Температуру охлаждающей жидкости контроллер рассчитывает по падению напряжения на датчике, имеющем переменное сопротивление. Падение напряжения большое на холодном двигателе, и низкое — на прогретом.
Датчик детонации, рис. А, (частотный) пьезоэлектрического типа устанавливается на блоке двигателя. Во время возникновения детонации в двигателе датчик генерирует сигнал переменного тока с частотой и амплитудой зависящей от уровня детонации. Контроллер подает на ДД опорное напряжение 5 В. Резистор, расположенный внутри датчика, понижает напряжение до 2,5 В. Сопротивление резистора от 330 до 450 Ом. Во время нормальной (без детонации) работы двигателя напряжение на выходе датчика остается постоянным на уровне 2,5 В. При появлении детонации ДД генерирует сигнал переменного тока, который поступает в контроллер по той же цепи, по которой подается опорный сигнал 5 В. Это возможно потому, что опорный сигнал 5 В является напряжением постоянного тока, а обратный сигнал детонации — напряжением переменного тока. Амплитуда и частота сигнала переменного тока ДД зависят от уровня детонации. Контроллер считывает этот сигнал и корректирует угол опережения зажигания для гашения детонации.
Датчик детонации, рис. Б, (широкополосный) пьезокерамического типа устанавливается на блоке двигателя. Во время работы двигателя датчик генерирует сигнал напряжения переменного тока с частотой и амплитудой зависящей от частоты и амплитуды вибрации той части двигателя, на которой установлен датчик. При возникновении детонации амплитуда вибраций определенной частоты повышается, что приводит к увеличению амплитуды выходного сигнала ДД. Контроллер считывает этот сигнал и корректирует угол опережения зажигания для гашения детонации.
Серьезный, но весьма надежный электрохимический прибор. Его задача — определение наличия остатков кислорода в отработавших газах. Есть кислород — бедная топливная смесь, нет кислорода — богатая. Показания датчика используются для корректировки подачи топлива. Категорически запрещается использование этилированного бензина. Выход из строя датчика приводит к увеличению расхода топлива и вредных выбросов.
Датчик концентрации кислорода (2112-3850010-11 или 2112-3850010-20) используется только в паре с нейтрализатором и устанавливается в нижней части приемной трубы глушителя. Когда датчик кислорода находится в холодном состоянии (температура чувствительного элемента датчика меньше 360 С для датчика GM и 150 С — BOSCH) он не выдает никакого напряжения или генерирует медленно меняющееся напряжение, непригодное в качестве сигнала. Датчик кислорода имеет внутренний нагревательный элемент для быстрого подогрева датчика до 360 °С (150 °С) после пуска холодного двигателя. По мере прогрева, датчика, он начинает генерировать быстро меняющееся напряжение от 10 до 950 мВ. В зависимости от типа системы автомобили могут оснащаться датчиком кислорода ф. GM дет. 2112-3850010-11 (аналог ф. BOSCH LZH 24, дет. 2112-3850010-40) или ф. BOSCH LZH 25, дет. 2112-3850010-20. В датчике кислорода ф. GM нагревательный элемент включен постоянно, а в датчике ф. BOSCH LZH 25 нагрев не постоянный (контроллер управляет нагревом в ключевом режиме).
Система с датчиком кислорода может работать в двух режимах:
В режиме «разомкнутой петли» контроллер рассчитывает длительность импульсов впрыска без учета сигнала с датчика концентрации кислорода. Расчеты производятся на базе опорного сигнала с датчика положения коленвала и сигналов с датчика массового расхода воздуха, датчика температуры охлаждающей жидкости и датчика положения дроссельной заслонки. В режиме «разомкнутой петли» рассчитанная контроллером длительность импульса впрыска определяет соотношение воздух/топливо, отличающееся от 14,7:1. Это характерно для непрогретого двигателя, в этом состоянии для хороших ездовых качеств требуется более богатая смесь.
Система остается в в режиме «разомкнутой петли» до выполнения следующих условий:
Информирует контроллер о скорости автомобиля. Надежность средняя. Выход из строя датчика приводит к незначительному ухудшению ездовых характеристик (кроме Дженерал моторс — двигатель глохнет при движении в режиме холостого хода).
Датчик скорости автомобиля (принцип работы основан на эффекте Холла) устанавливается на выходном валу привода спидометра. Контроллер посылает на датчик скорости опорное напряжение 12В. Датчик скорости выдает на контроллер импульсный сигнал, частота которого зависит от скорости движения автомобиля. Датчик скорости участвует в управлении работой системы впрыска. ДС может иметь круглую соединительную колодку (дет. 2112-3847010) или квадратную (дет. 2110-3847010).
Датчик положения коленчатого вала
Основной датчик, по показаниям которого определяется цилиндр и время подачи топлива и искры. Конструктивно представляет собой кусок магнита с катушкой тонкого провода. Очень вынослив. Датчик работает в паре с зубчатым шкивом коленчатого вала. Отказ датчика — остановка двигателя. В лучшем случае ограничение оборотов двигателя в районе 3500 — 5000 об/мин.
Датчик положения коленчатого вала, рис. А, (электромагнитного типа) устанавливается на приливе корпуса масляного насоса на расстоянии (1 ± 0,4) мм от вершины зубцов шкива коленчатого вала. Шкив коленчатого вала имеет 58 зубцов расположенных по окружности. Зубцы равноудалены и расположены через 6°. Для генерирования «импульса синхронизации» два зуба на шкиве отсутствуют. При вращении коленчатого вала зубцы диска изменяют магнитное поле датчика, создавая наведенные импульсы напряжения.
По импульсу синхронизации от датчика положения коленчатого вала, контроллер определяет положение и частоту вращения коленчатого вала и рассчитывает момент срабатывания форсунок и модуля зажигания.
Устанавливается только на 16 — ти клапанном двигателе. Информация используется для организации впрыска топлива в конкретный цилиндр. Отказ датчика переводит топливоподачу в попарно-параллельный режим, что приводит к резкому обогащению топливной смеси.

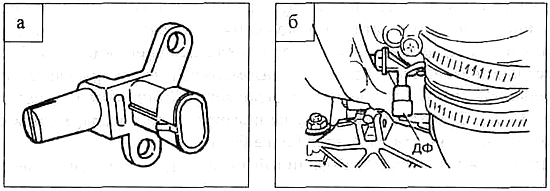

Датчик фаз устанавливается на двигателе ВАЗ-2112 в верхней части головки блока цилиндров за шкивом впускного распредвала. На шкиве впускного распредвала расположен задающий диск с прорезью. Прохождение прорези через зону действия датчика фаз соответствует открытию впускного клапана первого цилиндра.
Контроллер посылает на датчик фаз опорное напряжение 12В. Напряжение на выходе датчика фаз циклически меняется от значения близкого к 0 (при прохождении прорези задающего диска впускного распредвала через датчик) до напряжения близкого напряжению АКБ (при прохождении через датчик кромки задающего диска). Таким образом при работе двигателя датчик фаз выдает на контроллер импульсный сигнал синхронизирующий впрыск топлива с открытием впускных клапанов.
Потенциометр СО устанавливается на автомобили без нейтрализатора и расположен на автомобилях семейства ВАЗ 2108 в моторном отсеке на щитке передка с левой стороны по ходу движения автомобиля, на автомобилях семейства ВАЗ 2110 — в салоне автомобиля на экране боковом левом. Вращение винта потенциометра СО позволяет регулировать содержание СО в отработавших газах.
Система нейтрализации отработавших газов
Часть автомобилей ВАЗ (в зависимости от комплектации) могут оснащаться системой нейтрализации отработавших газов, основным элементом которой является каталитический нейтрализатор.

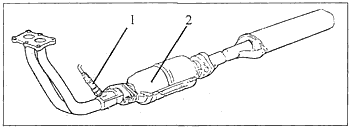

Нейтрализатор устанавливается в системе выпуска отработавших газов между приемной трубой и дополнительным глушителем. Применение каталитического нейтрализатора дает значительное снижение выбросов углеводородов, окиси углерода и окислов азота с отработавшими газами при условии точного управления процессом сгорания в двигателе. Наиболее полное сгорание топливовоздушной смеси и максимальная эффективная нейтрализация вышеупомянутых токсичных компонентов отработавших газов обеспечиваются при отношении воздуха к топливу 14,6…14,7 к 1, т.е. 14,6…14.7 кг воздуха на 1 кг топлива. При эксплуатации неисправного двигателя нейтрализатор может выйти из строя из-за тепловых напряжений, которым он подвергается при окислении избыточных количеств углеводородов. Другой возможной причиной выхода из строя нейтрализатора является применение этилированного бензина. Содержащийся в нем тетраэтилсвинец за короткое время выводит из строя датчик кислорода и нейтрализатор. При тепловых напряжениях керамические блоки нейтрализатора могут разрушиться (закупориться), вызвав повышение противодавления. На работающем двигателе (при 2500 об/мин) величина противодавления должна составлять не более 8,62 кПа (измеряется с помощью манометра устанавливаемого в отверстие вместо датчика концентрации кислорода).
Противоугонная система апс-4
Блок управления иммобилизатора (дет. 21102-3840010);
Электронный обучающий кодовый ключ (красного цвета) (дет. 21102-3840040);
Электронный рабочий кодовый ключ (черного цвета) (дет. 21102-3840030);
Индикатор состояния системы (ИСС)(дет. 21102-3840020).
Автомобильная противоугонная система АПС-4 устанавливается на автомобили семейства ВАЗ-2108, 2110 и ВАЗ-21214, оснащенные системой распределенного впрыска топлива с контроллерами Ml. 5.4, M1.5.4N, МР7.0 ф.Бош, Январь 5.1…

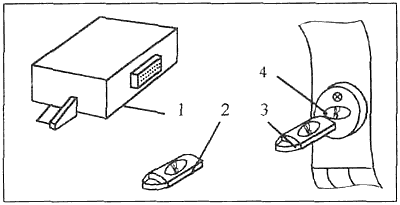

Противоугонная система (иммобилизатор) предназначена для предотвращения несанкционированного запуска двигателя и состоит из блока управления 1, рис.16, обучающего кодового ключа 2, (красного цвета), рабочего кодового ключа 3 (черного цвета), индикатора состояния системы (ИСС) 4. В иммобилизаторах АПС-4 применяется бесконтактный способ считывания кода ключа при поднесении его к ИСС. Режимы работы и состояния иммобилизатора отображаются при помощи свето-диода и зуммера, расположенного внутри блока управления иммобилизатора.
При включении зажигания контроллер посылает запрос блоку управления иммобилизатора и после получения ответа контроллер определяет наличие иммобилизатора на автомобиле. Если иммобилизатор установлен, контроллер получает от блока управления код-пароль, который сравнивается с информацией, хранящейся в памяти контроллера. По результату анализа кода контроллер принимает решение о возможности запуска и работы двигателя.
Блок управления иммобилизатора и контроллер могут находиться в одном из следующих состояний: — выключенная функция иммобилизации (контроллер и блок управления иммобилизатора «чистые», т.е. не обучены рабочим кодовым ключам); — в этом состоянии запуск двигателя разрешен независимо от иммобилизатора; — включенная функция иммобилизации (контроллер и блок управления иммобилизатора обучены рабочим кодовым ключам) — в этом состоянии запуск двигателя возможен только при получении контроллером правильного пароля от иммобилизатора.
После изготовления иммобилизатор и контроллер находятся в «чистом» состоянии. Это означает, что в их память не записан код обучающего ключа. Иммобилизатор воспринимает любой обучающий ключ и находится в таком состоянии до первого успешного проведения процедуры обучения рабочих кодовых ключей. После завершения процедуры обучения, обучающий ключ, которым она выполнялась, становится для данного иммобилизатора «своим» и иммобилизатор и контроллер выходят из «чистого» состояния. В дальнейшем процедуру обучения рабочим кодовым ключам необходимо проводить только «своим» обучающим ключом. При неисправности контроллера или блока управления иммобилизатора для замены необходимо использовать «чистый» (необученный) контроллер или блок управления. После замены необходимо провести процедуру обучения рабочим кодовым ключам «своим» обучающим ключом.
источник
Расположение датчиков на ВАЗ 2110 инжектор (8 клапанов)
На инжекторном 8 клапанном автомобиле ВАЗ 2110 датчики присутствуют самые разнообразные. У каждого из них своя важная функция, прекращение выполнение которой может привести к определенным последствиям.
ДМРВ на ВАЗ 2110
Очевидно, что инжектор давно превзошел карбюратор по всем параметрам. Хотя бы по той причине, что в инжекторах электроника отвечает за подачу топлива и топливовоздушной смеси в цилиндры. Эффективность, экономичность и ряд прочих преимуществ буквально вытеснили карбюратор с некогда лидирующего места.
На наличие большого количества электроники предусматривает обильное число датчиков. О некоторых из них мы сегодня с вами поговорим:
Теперь рассмотрим их более подробно.
Регулятор воздуха
ЭСУД — это электронная система управления двигателем. И ей необходимо знать, какое количество воздуха следует подавать для подаваемого количества топлива. Эти два параметра тесно взаимосвязаны, поскольку позволяют создавать оптимальную топливовоздушную смесь.
Определив количество воздуха, система определяет нужный объем бензина. Датчик воздуха несет ответственность за объемы всасывания. К недостаткам этого устройства относят:
Как же работает этот датчик? Попробуем разобраться.
Датчик вентилятора
Данное устройство предназначено для активации вентилятора, охлаждающего силовой агрегат. У этого датчика на ВАЗ 2110 имеются сильные стороны:
Регулятор коленвала
Как вы понимаете, расположение всех датчиков на 8 клапанном инжекторном ВАЗ 2110 разное, но все они объединяются в единую систему. Датчик коленвала не является исключением.
Регулятор
За счет работы этого устройства система определяет, когда подавать топливо и искру для воспламенения смеси. По сути, конструкция агрегата представлена в виде магнита и катушки из тонкой проводки.
К его сильным сторонам относят:
Располагается устройства на масляном насосе, буквально на самой вершине зубцов шкива. Если быть точнее, то 1 миллиметре от них.
Указатель температуры ОЖ
ОЖ, как вы уже знаете, это охлаждающая жидкость. Для нее также предусмотрен свой специальный датчик. По своим функциям он напоминает подсос, который устанавливается на карбюраторных версиях ВАЗ 2110 и не только.
Устройство считывающе температуру ОЖ
То есть, этот датчик отвечает за регулировку горючего. Чем холоднее будет мотор, тем больше топлива он получит. Для данного указателя характерны определенные поломки:
Датчик скорости
Он предоставляет электронной системе данные о текущей скорости автомобиля. Отличается относительной надежностью, но в действительности разработчикам есть над чем подумать.
Расположение
Имеет две характерные неисправности:
Датчик фаз
Что касается этого регулятора, то он присутствует только на автомобиле с 16 клапанами. Его задача — предоставлять информацию, которая позволит понять, куда и когда впрыскивать топливо, в какой именно цилиндр.
Место установки
Если датчик выйдет из строя, особо страшного ничего не произойдет с точки зрения целостности автомобиля. Но расход топлива резко увеличится.
Разумеется, такой автомобиль как ВАЗ 2110 хоть и не является самым современным и передовым в плане электроники, однако и у него количество датчиков огромное.
Мы затронули далеко не все указатели, но постараемся поговорить о многих из них в наших специальных материалах.
Чтобы разобраться в ремонте своего ВАЗ 2110, рекомендуем для начала детально изучить руководство по эксплуатации. Там сказано о всех датчиках, их задачах, расположении и, конечно же, способах замены. Часто автовладельцы игнорируют рекомендации производителя, хотя именно он лучше остальных знает, как выполнить тот или иной вид ремонта, профилактики, как с минимальными усилиями добраться до определенного узла, того же датчика.
Краткий обзор датчиков ВАЗ 2110-12
Немного истории
ВАЗ 2110 выпускался с конца 20-го века до середины первого десятилетия 21 века. За период своего существования десятка сумела заиметь огромное количество поклонников и перетерпела большое количество изменений.
Десятое семейство ВАЗ оснащалось изначально 8-ми клапанными карбюраторными двигателями имеющими общие корни от двигателей «восьмерки». Время шло вперед и АвтоВАЗ-у необходимо было развиваться дальше, и в конце 90-х годов на десятку впервые установили инжекторный двигатель, который отличался не только новой системой впрыска, но и количеством клапанов, некоторые новые двигателя получили увеличенное вдвое количество клапанов с 8-ми до 16-ти.
Для работы двигателя с инжекторной системой, необходимо огромное количество различных датчиков отвечающих за работу ДВС и ВАЗ 2110 тому не исключение, в инжекторных двигателях «десятки» установлено много различных датчиков, которые обеспечивают правильную и ровную работу двигателя.
В данной статье речь пойдет о датчиках ВАЗ 2110-12 о их симптомах неисправности и местах установки.
Датчики двигателя ВАЗ 2110
Ниже приведен список с подробным описанием датчиков, которые устанавливаются на двигателя с электронной системой впрыска. Описаны признаки, свидетельствующие об их неисправности или скором выходе из строя.
Датчик массового расхода воздуха (ДМРВ)
Является одним из важнейших датчиков. ДМРВ отвечает за формирования топливовоздушной смеси. Он измеряет объем подаваемого воздуха во впускной ресивер и передает показания на электронный блок управления двигателем, который в свою очередь подает нужное количество топлива по соотношению с воздухом. Выход из строя данного датчика влияет на множество различных функций ДВС.
Следует отметить что лампа «CheckEngine» зажжется только при полном выходе из строя датчика. Чаще всего датчик подвергается старению, но очень редко выходит полностью из работы. Как проверить данный датчик можно прочитать в нашей статье.
Признаки неисправности:
Датчик скорости
Данный датчик предназначен для передачи показаний на ЭБУ двигателя о скорости движения автомобиля. Он участвует в корректировки оборотов ДВС при движении, а именно если автомобиль катится на нейтральной передачи, то можно заметить что обороты немного выше, чем обороты на холостом ходу, когда автомобиль стоит на месте. Так же ДС отвечает за работоспособность спидометра и одометра.
Признаки неисправности:
Датчик температуры охлаждающей жидкости (ДТОЖ)
ДТОЖ устанавливается в корпусе термостата и передает показания на ЭБУ о температуре жидкости охлаждения двигателя. Основываясь на данных показаниях блок управления двигателем повышает или понижает обороты двигателя для более стабильной работы ДВС. Работа данного датчика заметна на холодном двигателе, при пуске двигателя в холодное время года можно замечать повышенные обороты, которые со временем снижаются по мере прогрева двигателя до рабочей температуры.
