Снятие замка и наружной ручки передней двери
Снятие замка и наружной ручки передней двери Renault Logan, Sandero
Работу проводим при замене замка и наружной ручки.
Операции показываем на водительской двери. Замок и ручка правой двери снимаются аналогично.
Снимаем обивку двери (см. «Снятие обивки передней двери»).
Ключом Torx Т-30 отворачиваем винт крепления нижней направляющей стекла.
Вынимаем из направляющей уплотнитель стекла.
Выводим направляющую через технологическое отверстие во внутренней панели двери…
…и снимаем нижнюю направляющую стекла.
Нажав на пластмассовый фиксатор тяги 1 наружной ручки, поворачиваем его вокруг оси и отсоединяем тягу от замка. Таким же способом отсоединяем тягу 2 цилиндрового механизма замка.
Поворачиваем тягу кнопки блокировки замка так, чтобы выступ на тяге попал в прорезь фиксатора…
…и снимаем тягу с кнопкой.
Ключом Torx Т-30 отворачиваем три винта крепления замка…
…и выводим замок через технологическое отверстие во внутренней панели двери.
Отсоединив колодку проводов, снимаем замок в сборе с электроприводом. При необходимости отсоединяем от замка тягу внутренней ручки открывания двери и снимаем электропривод замка. Эти операции аналогичны соответствующим операциям, показанным на замке задней двери (см. «Снятие замка и наружной ручки задней двери»).
Устанавливаем замок передней двери в обратной последовательности.
Для снятия наружной ручки передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу наружной ручки двери от замка (см. выше).
Головкой «на 10» отворачиваем две гайки крепления наружной ручки.
Снимаем наружную ручку двери с тягой, преодолевая сопротивление двух защелок. На автомобилях Сандеро и Сандеро Степвей для снятия наружной ручки двери…
…ключом Torx T-20 отворачиваем винт заднего крепления основания ручки…
…и вынимаем его из отверстия. С внутренней стороны двери головкой «на 10» отворачиваем гайку переднего крепления основания наружной ручки.
Отверстие для переднего крепления основания ручки.
Снимаем ручку с тягой. Устанавливаем наружную ручку двери в обратной последовательности (для всех автомобилей).
Для снятия цилиндрового механизма замка передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу цилиндрового механизма от замка (см. выше).
Отверткой сдвигаем скобу крепления цилиндрового механизма замка…
Вынимаем цилиндровый механизм замка с тягой из отверстия в двери. Устанавливаем цилиндровый механизм замка с тягой в обратной последовательности, при этом пластмассовый рычаг 1 должен быть обращен к задней части двери.
Видео по теме «Снятие замка и наружной ручки передней двери Рено Логан, Сандеро»
Как снять наружную ручку Renault loganМеган2 устранение заедания наружной ручки двери
Как снять ручку передней и задней двери рено меган 3 2014 г.в
Снятие замка и наружной ручки передней двери Renault Sandero
Работу проводим при замене замка и наружной ручки.
Операции показываем на водительской двери. Замок и ручка правой двери снимаются аналогично.
Снимаем обивку двери.
Ключом Torx Т-30 отворачиваем винт крепления нижней направляющей стекла.
Вынимаем из направляющей уплотнитель стекла.
Выводим направляющую через технологическое отверстие во внутренней панели двери…
…и снимаем нижнюю направляющую стекла.
Нажав на пластмассовый фиксатор тяги 1 наружной ручки, поворачиваем его вокруг оси и отсоединяем тягу от замка.
Таким же способом отсоединяем тягу 2 цилиндрового механизма замка.
Поворачиваем тягу кнопки блокировки замка так, чтобы выступ на тяге попал в прорезь фиксатора…
…и снимаем тягу с кнопкой.
Ключом Torx Т-30 отворачиваем три винта крепления замка…
…и выводим замок через технологическое отверстие во внутренней панели двери.
Отсоединив колодку проводов, снимаем замок в сборе с электроприводом.
При необходимости отсоединяем от замка тягу внутренней ручки открывания двери и снимаем электропривод замка. Эти операции аналогичны соответствующим операциям, показанным на замке задней двери.
Устанавливаем замок передней двери в обратной последовательности.
Для снятия наружной ручки передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу наружной ручки двери от замка (см. выше).
Головкой «на 10» отворачиваем две гайки крепления наружной ручки.
Снимаем наружную ручку двери с тягой, преодолевая сопротивление двух защелок.
На автомобилях Sandero и Sandero Stepway для снятия наружной ручки двери…
…ключом Torx T-20 отворачиваем винт заднего крепления основания ручки…
…и вынимаем его из отверстия.
С внутренней стороны двери головкой «на 10» отворачиваем гайку переднего крепления основания наружной ручки.
Отверстие для переднего крепления основания ручки.
Снимаем ручку с тягой.
Устанавливаем наружную ручку двери в обратной последовательности (для всех автомобилей).
Для снятия цилиндрового механизма замка передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу цилиндрового механизма от замка (см. выше).
Отверткой сдвигаем скобу крепления цилиндрового механизма замка…
Вынимаем цилиндровый механизм замка с тягой из отверстия в двери.
Устанавливаем цилиндровый механизм замка с тягой в обратной последовательности, при этом пластмассовый рычаг 1 должен быть обращен к задней части двери.
Ремонт передней двери автомобиля Рено Сандеро
В статье рассмотрим разборку и снятие передней двери автомобиля.
Снятие обивки передней двери
Для снятия обивки понадобится набор отверток и ключи Torx T20, Torx T27.
При установке обивки могут понадобится пластмассовые пистоны, которые при демонтаже обивки могут сломаться.
Снимаем внутреннюю ручку привода замка передней двери, для этого:
Выкручиваем винт крепления внутренней ручки привода замка двери
Извлекаем ручку из гнезда в обивке и, отсоединив от ее рычага тягу привода, снимаем ручку
Снимаем динамик акустической системы
Выкручиваем винт крепления обивки на подлокотнике
Выкручиваем винт на заднем торце двери
Отсоединяем обивку от панели двери, преодолевая усилие пистонов ее крепления.
Выводим из отверстия обивки кнопку блокировки замка и снимаем обивку с автомобиля.
Обивка прикрепляется к панели двери с помощью одиннадцати пистонов
Поврежденные пистоны заменяем новыми, вынув их из кронштейнов обивки.
Если необходимо, снимаем подлокотник, выкрутив семь винтов его крепления с обратной стороны обивки.
Устанавливаем обивку в обратном порядке.
Замена стекла передней двери
Потребуются ключи Torx T20, Torx T30
Снимаем обивку двери, как описано выше
Полностью опускаем стекло и снимаем внутренний уплотнитель
Приподнимаем стекло, настолько, чтобы ползун стеклоподъемника установился напротив технологического отверстия в панели двери.
Придерживая стекло, выкручиваем два винта крепления его обоймы к ползуну
Вынимаем стекло из двери, поднимая его вверх
При необходимости замены направляющей стекла передней двери выкручиваем на торце двери винт крепления направляющей
Извлекаем направляющую из двери через технологическое отверстие во внутренней панели. Устанавливаем стекло передней двери в обратном порядке.
Замена стеклоподъемника передней двери
Потребуется ключ на 10
Снимаем стекло, как описано выше
Вынимать стекло из двери не обязательно, достаточно отсоединить его от стеклоподъемника и зафиксировать в крайнем верхнем положении, с помощью малярного скотча или других приспособлений.
Нажимаем на фиксатор и отсоединяем колодку проводов от моторедуктора стеклоподъемника
Откручиваем две гайки верхнего и нижнего креплений направляющей стеклоподъемника и одну гайку крепления моторедуктора к панели двери
Вынимаем стеклоподъемник из полости двери через технологическое отверстие во внутренней панели.
Устанавливаем стеклоподъемник в обратном порядке
Замена наружной ручки передней двери
Поднимаем стекло и снимаем обивку передней двери, как описано выше
Отстегиваем фиксатор тяги наружной ручки и отстегиваем тягу от рычага замка
Ключом на 10 откручиваем две гайки крепления наружной ручки и снимаем ее
Устанавливаем наружную ручку и все детали в обратном порядке.
Замена выключателя замка передней двери
Поднимаем стекло и снимаем обивку передней двери, как описано выше
Отстегиваем фиксатор тяги выключателя и отсоединяем тягу от рычага замка
Захватив пассатижами, отогнутый край пружинного фиксатора выключателя, вынимаем фиксатор, перемещая его в направлении стрелки
Вынимаем выключатель вместе с тягой из отверстия в наружной панели двери
Для замены выключателя отсоединяем от рычага старого выключателя тягу «А», повернув ее в отверстии рычага выключателя, и устанавливаем ее на новый выключатель.
Заменяем пружинный фиксатор «Б», если он сильно деформирован или потерял упругость.
Устанавливаем выключатель замка передней двери в обратной последовательности.
Перед установкой смазываем механизм выключателя замка силиконовой смазкой.
Замена замка передней двери
Снимаем обивку двери и стекло передней двери, как описано выше
Извлекаем из держателя тягу внутренней ручки привода замка (передний конец тяги привода был отсоединен от рычага внутренней ручки в процессе снятия обивки двери)
Отстегнув пластмассовые фиксаторы, отсоединяем от рычагов замка тягу кнопки блокировки
Отсоединяем тяги выключателя замка и наружной ручки
Выкручиваем три винта крепления замка к панели двери
Выводим замок в технологическое отверстие панели двери
Отсоединяем колодку проводов от замка и снимаем замок.
Для снятия защелки замка двери, выкручиваем ее из стойки кузова (лучше воспользоваться ударной отверткой)
Устанавливаем замок в обратной последовательности.
При необходимости регулируем четкость запирания замка.
Замена ограничителя открывания двери
Потребуются инструменты, необходимые для снятия обивки двери, а также ключ Torx T40, головка на 10
Снимаем обивку передней двери, как описано выше
Выкручиваем винт крепления ограничителя к стойке кузова
Откручиваем две гайки крепления ограничителя к двери
Снимаем ограничитель через отверстие для динамика во внутренней панели двери.
Устанавливаем ограничитель в обратной последовательности.
Снятие и установка передней двери
Снимаем обивку передней двери и отсоединяем ограничитель открывания передней двери от передней стойки, как описано выше
Отсоединяем колодки проводов от моторедуктора стеклоподъемника
Вынимаем из отверстия в торце двери защитный чехол жгута проводов и вынимаем жгут из полости двери
Если дверь снимается не для замены, помечаем положение ее петель на двери, обведя петли по контуру фломастером.
Придерживая дверь с помощью помощника, откручиваем по две гайки крепления верхней и нижней петель к двери и снимаем дверь. Устанавливаем дверь в обратном порядке.
Ремонт замка двери
Открывал долгое время машину ключом, итог — сломался замок))
В один прекрасный день при повороте ключа дверь не открылась, пришлось открывать пассажирскую, вручную открывать водительскую из салона, снова обходить машину и садиться уже за руль)) либо с пассажирской перелазить и так на протяжении нескольких дней. Занятие не очень удобное))
Снял обшивку двери, отсоединил все тяги, открутил и снял замок.
Лопнула пластмассовая тяга в самом тонком месте. Кто же додумался сделать эту тягу пластмассовой? Да ещё и такой тонкой в том месте, где больше всего идёт нагрузка на неё.
Сначала склеил две половинки сломанной тяги с помощью космофена. Также укрепил тонкую часть куском разогнутой скрепки 🖇. Установил тягу на место.
Попробовал руками, тяга держится и работает без нагрузки. Поставил замок обратно. Однако при повороте ключа под нагрузкой дверь не открылась, значит снова лопнула…
Разобрал все заново, да действительно лопнула, в том же месте. Было решено взять проволочку потолще, просверлить отверстия в тяге и просунуть проволоку на сквозь. Залил все космофеном, чтобы уже точно на долгие годы) Установил замок обратно.
Пробуем, все работает, дверь снова открывается с ключа)) А вообще конечно нужно починить сигнализацию, ну это уже совсем другая история…
Замена какого-то ремня 🙂 и замка задней двери.
Сегодня дошли руки до красненького, т.к. я на нём очень редко езжу, (в основном, отец на нём катается, каждый день почти) и вот уже пробег перевалил за сотку тысяч км. Вроде как само, там ничего не ломается, но вот на днях приключилась неприятность: шкив на котором находится ремень гены, развалился (резина внутри него кончилась, подробности мне неизвестны(оказывается он там демпферный)). Машина ночевала 3 дня на территории СТО, пока ждали новый шкив. Ремень был в наличии, его сразу купили новый. Всё поменяли теперь опять ездит…
Почему произошла эта …ня? А потому, что во время надо всё делать и следить за состоянием ремня и прочего… В конце концов я на машине езжу или кто? У меня Снежка каждый день под жо. и соответственно за ней смотрю, а в красного только когда батя соизволит сказать, что там чего-то происходит, пипец короче.
Номерок: FCR210251 France Car.

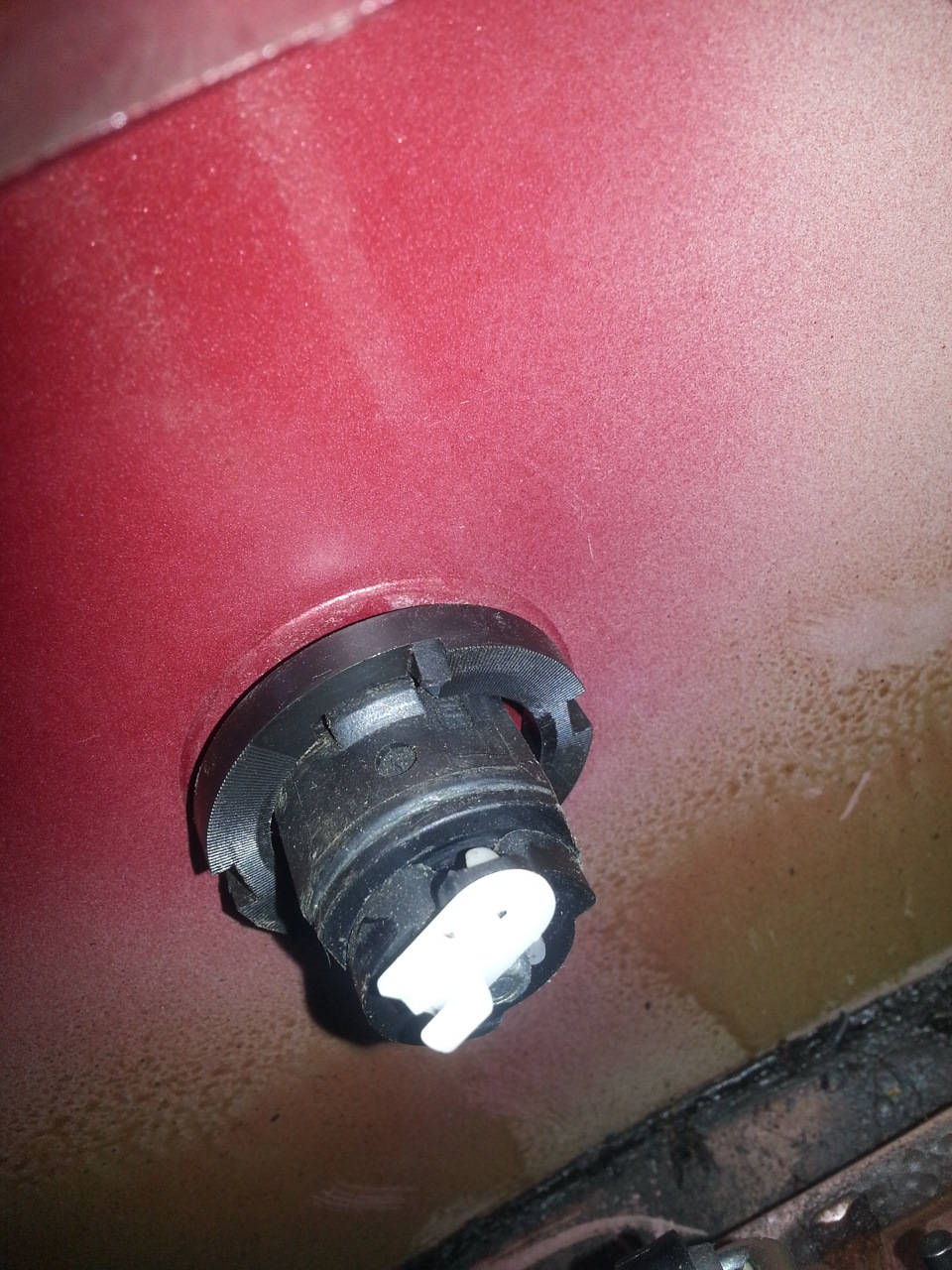

И сегодня он был установлен на место сломанного. Сначала я не мог сдвинуть пластиковое кольцо которое его держало.
Но как-то изловчился и со щелчком оно всётаки поддалось (крутил плоскогубцами против часовой стрелки). Дальше всё просто, вынул кольцо и замок, запихнул новый замок и стопор.
А вот повернуть уже обратно, по часовой стрелке не получется… немного помучившись, снял его и срезал чуток пластик, чтобы был небольшой заход, кольцо сразу же поддалось и повернулось опять с небольшим щелчком.
Вставил на место толкатель в металлическую типа пружинку и второй толкатель в пластиковую белую штуку.
Проверил, замок работает, открывается и закрывается. Довольный собой, пошёл домой, писать бортжурнал 🙂
