ВАЗ 2109: Регулировка дверей своими силами
Одна из операций, которую крайне желательно автомобилисту уметь выполнять самостоятельно – это регулировка дверей. Малейшее дорожно-транспортное или иное происшествие – и из-за смещения заводских настроек необходимо регулировать двери. Да и замена дверей, безнадёжно повреждённых ржавчиной или поцарапанных, также требует проведения регулировки.
Инструменты, необходимые для работы:
Регулировка передней двери
Регулировка производится путём изменения положения фиксатора двери. Положение фиксатора на самой стойке необходимо заранее отметить (например, маркером).
Если передние двери «болтаются», фиксатор нужно будет чуть переместить во внутреннюю часть контрукции.
Если открываются/закрываются с трудом, напротив – немного сместить наружу.
Если передняя дверь при закрывании «опускается», фиксатор требует «повышения» своего положения на стойке.
Если ситуация обратная, «снижения» своего положения.
Для любой из этих операций болты фиксатора необходимо ослабить, после чего изменить положение фиксатора, проверить положение двери относительно кузова, и снова прикрутить крепление. Крепления фиксатора будет надёжнее, если использовать прокладку из водостойкой шкурки для шлифования, либо, на худой конец, резины. Прокладка поддерживает расстояние между фиксатором и стойкой, которое исключает соприкосновение пальца фиксатора и крышки замка, и тем самым продлевает срок службы фиксатора.
Нарушения способности двери легко открываться изнутри также можно исправить. Как правило, причина во внутренней ручке, положение которой можно подкорректировать аналогичным образом: ослабить винты, переместить в более удобное положение, закрепить.
Регулировка задней двери
Регулировка задней двери производится аналогичным образом. Болты, на которых закреплены петли, можно и нужно ослабить, после чего подрегулировать положение двери и затянуть их как следует. Как и в предыдущем случае, сделать это куда удобнее, если предварительно вы перенесли контур изначального положения петель на стойку.
Приоткрытая дверь должна сохранить свою устойчивость к механическому воздействию. Это можно легко проверить, надавив на дверь с постепенным увеличением нагрузки и последующим постепенным же её снижением. Если дверь сохранила своё положение, значит, крепления сами по себе ещё надёжны.
Регулировка капота
Для регулировки крышки капота необходимо корректировать высоту штыря по отношению к радиатору и крыльям (передним) автомобиля. Именно штырь с системой пружин удерживает капот в закрытом виде. На штыре нередко устанавливаются чашки, соединяемые пружиной, а сам штырь удерживается контргайкой на крышке капота. Следовательно, для регулировки болты, удерживающие петли, следует ослабить, изменить положение крышки капота так, чтобы между кузовом и крышкой не было зазоров, и снова затянуть петли.
Если имеют место проблемы с закрыванием крышки капота, само крепление штыря необходимо сместить таким образом, чтобы он совпадал с гнездом замка, либо же переместить сам замок.

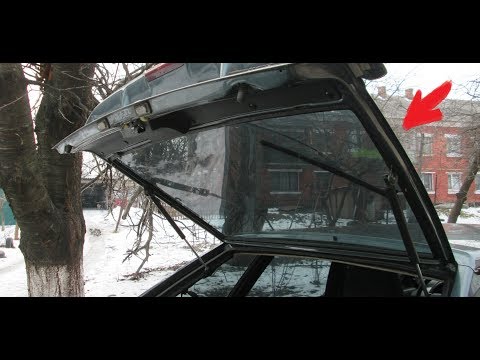

Регулировка пятой двери
Идеальные зазоры по периметру пятой двери или двери багажника – это 5/2 миллиметра. Корректировке подлежит расположение фиксатора. Работы проводятся аналогично с регулировками других дверей. Крепление петель необходимо ослабить, предварительно пометив расположение замка. После этого место расположения фиксатора корректируется. Болты необходимо подкрутить, чтобы проверить правильность нового положения. Если дверца багажника стала открываться хорошо, болты надёжно закручивают.
Установка бесшумных замков
Замки для дверей «девятки», как правило, отличаются специфическим звуковым сопровождением при открывании и закрывании. Проблема в конструкции замка – полностью металлическая конструкция, которая к тому же фиксируется с наружной стороны двери, при открывании и закрывании издаёт малоприятное лязганье. Открыть или закрыть такой замок бесшумно невозможно. Исправить ситуацию можно – установив усовершенствованные замки, запирающий язычок которых покрыт долговечным и износостойким полимером. К слову, именно такие впервые на автомобилях ВАЗ массово начали устанавливаться на Лада Приора и Лада Калина. А вот владельцам «девяток», желающим комфорта в этом вопросе, придётся самим позаботиться о бесшумном замке.
Для работы потребуется ударная отвёртка, а также WD-40 (без проникающей жидкости с этой работой справиться невозможно).
После извлечения первого болта крепления в полученное отверстие необходимо установить гвоздь, шпильку или кусок проволоки, которые бы удерживали сам замок. В противном случае вы рискуете «потерять» его в двери.
После того, как все болты выкручены, старый замок извлекается, устанавливается новый. Главное – тщательным образом закрутить все болты. Для этого также потребуется ударная отвёртка. В противном случае автомобиль оказывается уязвим.
Вполне возможно, что после замены замка потребуется дополнительная регулировка двери, однако это вы уже умеете делать.
Регулировка крышки багажника ваз 2109
Вторую, но не менее важную роль играют резиновые отбойники, или буфера двери. Просто выкручиваем буфер до того состояния пока двери в закрытом состоянии не выровняются относительно линии кузова автомобиля. Также проверяем состояние дверного уплотнителя. Если все сделать правильно, стуки и шум должны исчезнуть.
Часто шум двери появляется при обламывании штырька, препятствующего горизонтальному смещению двери. Со временем изнашивается втулка фиксатора, которая не ремонтопригодна, а так как планка фиксатора стоит в районе 60 рублей, то и заморачиваться не стоит, просто меняем ее полностью.
Если все сделали по инструкции а стук все равно остался, то боюсь вас огорчать, но у вас критический износ замка и фиксатора. Образец полностью изношенного замка виден на фото ниже.
В данной ситуации выход один — замена замка. Будьте внимательны, остерегайтесь подделок, цена качественного изделия не должна быть ниже 600 рублей, так как хороший замок сделан из каленого металла, и покрыт хромом. Подделки же легко узнать по невзрачному внешнему виду, слабой обработкой и зачастую отсутствием упаковки. В частности, хорошие замки для ВАЗов выпускает компания ДААЗ, и выглядят они вот так:
После ремонта или замены рекомендую законтрить все узлы крепления дополнительными гайками, или посадить их на фиксатор резьбы.
Как отрегулировать замок багажника?
Среди людей, живущих в России, бытует мнение, что наш автопром создает, мягко говоря, не совсем качественные автомобили. Может быть, эта точка зрения слишком предвзята, но то, что владельцам отечественных авто рано или поздно приходится тратить личные средства на автосервис, непреложный факт.
Но при этом стоит также отметить и тот факт, что некоторые ремонтные работы на отечественных автомобилях можно выполнить и своими руками. К примеру, отрегулировать замок или крышку багажника, о чем мы и поговорим в данной статье.
Как отрегулировать замок багажника на Ваз 2112, 2110, 2111
В случаи, если фиксатор на корпусе при закрывании не попадает в заделку замка на крышке, то тогда ослабляем болты его крепления и двигаем в требуемую сторону, после чего болты обратно затягиваем.
Как отрегулировать фиксатор и заменить замок багажника на ВАЗ 21099, Ваз 2109, Ваз 2108
Снятие
Внимание! На автомобиле Ваз 21099 замок крышки не разбирается, в связи с чем не нужно пытаться его ремонтировать. В случаи дефекта или неисправности, заменяем на новую.
Установка
В этом случаи необходимо произвести регулировку.
Примерно таким образом можно отрегулировать замок крышки багажника на Ваз 2109 и Ваз 2108
Как отрегулировать замок и крышку багажника Ваз 2114
Для регулировка замка на автомобиле Ваз 2114 или Ваз 2115 выполняем примерно те же самые действия, что и в случаи с Ваз 2112. Но а инструкция по регулировке крышки багажника представлена ниже.
Отрегулировать крышку багажника можно достаточно просто, главное придерживаемся определенной последовательности.
Кстати, хотелось бы также отметить и то, что примерно таким же образом можно отрегулировать крышку багажника и на Ваз 2112 и Ваз 2109
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Добро пожаловать!
Хотите научиться правильно заменять замок крышки багажника? Если да! То в таком случае мы специально для вас подготовили статью, прочтя которую вы сможете с легкостью заменить замок багажника на автомобилях семейства «Самара». Длительность замены замка багажника у вас составит в районе 10-15 минут, а если же эту работу вы делаете не впервые, тогда и за 3-5 минут управитесь. Весь ход работы будет в фотографиях, благодаря чему вам будет все очень понятно.
Краткое содержание:
Регулировка фиксатора и замена замка багажника на ВАЗ 21099:
Снятие:
1) Сперва что бы снять замок с крышки багажника, отверните при помощи воротка или удлинителя с накидкой головкой две гайки, которые крепят замок к крышки багажного отделения.
2) Когда удерживающие гайки будут вывернуты, рукой снимите внутренний замок с крышки.
3) Далее все из того же места извлеките небольшую пружину и проверьте её состояние.
Примечание!
Если пружина вдруг будет сильно обжата или перекошена, то замените её на новую!
4) И после чего из внутренней части крышки багажника, извлеките кнопку с личинкой и таким же образом проверьте состояние кнопки.
Примечание!
Не рабочую, а так же затормаживающую при нажатии кнопку замка замените на новую!
Примечание!
Замок крышки багажника автомобиля «ВАЗ 21099» не разборный, поэтому не пытайтесь его отремонтировать и что то с ним сделать. Если замок находится в дефектном состоянии и неисправен, то в таком случае его нужно заменить на новый!
1) Во-первых соберите всю систему обратно. То есть если вы ранее снимали кнопку с личинкой и небольшую пружинку то установите их на свои места, в обратном порядке снятию.
2) Далее возьмите в руки новый замок и установите его на свое место, закрутив его всё же теми гайками крепления.
3) После установки попробуйте закрыть и открыть крышку багажника. Если при закрытии крышки замок багажника вдруг не попадет в отверстие фиксатора, обычно в таком случае слышен отчетливый стук в районе замка, и крышка очень плохо закрывается, в таком случае:
• Сперва возьмите в руки удлинитель с накидной головкой и с его помощью выверните два болта которые крепят фиксатор.
• Далее отрегулируйте фиксатор и после чего обратно заверните эти болты. Благодаря этой операции, добейтесь четкого закрывания и открывания крышки багажника.
Регулировка и снятие фиксатора, а так же замена замка багажника на ВАЗ 2108, ВАЗ 2109:
Снятие:
1) В начале операции снимите обшивку с крышки багажника, для этого:
• Сперва с помощью отвертки подденьте «10» пистонов и после чего извлеките их.
• А после извлечения, снимите обшивку с крышки багажника автомобиля.
2) Когда обшивка будет снята, выверните с помощью гаечного ключа или воротка с накидной головкой, две гайки которые крепят замок к крышки.
Примечание!
При отворачивание гаек будьте аккуратны, потому что сразу же за одной из этой гайки располагается две «минусовых» клемы, которые можно очень легко повредить!
3) Далее когда гайки будут вывернуты, отсоедините эти две «минусовых» клемы от металлической шпильки.
4) И после чего снимите замок с крышки багажного отделения.
• Теперь перейдем к снятию и регулировки фиксатора.
Примечание!
Если вы его не хотите снимать и знаете то что он у вас хорошо отрегулирован, то в таком случае продолжите свое чтение ниже, в пункте «Установка»!
1) Что бы снять фиксатор, отверните сперва при помощи гаечного ключа два болта, которые крепят этот фиксатор.
2) Затем отверткой или рукой подденьте фиксатор и после чего снимите его с кузова автомобиля.
Примечание!
Если крышка багажника опять же плохо закрывается и имеет вертикальный люфт, то в таком случае отрегулируйте положение фиксатора исключительно по высоте!
3) И в завершение операции снимите все регулировочные шайбы.
Примечание!
По необходимости увеличьте или же уменьшите количество регулировочных шайб. Благодаря этому крышка багажника будет легче закрываться!
Установка:
1) Что бы установить замок и обшивку двери на свое место, проделайте действия указанные ниже:
• Сперва приложите новый замок к тому месту где был установлен старый.
• После чего наденьте на одну из шпилек, две «минусовых» клемы и после чего закрутите обе гайки крепления замка.
• И в завершение установите обшивку на свое место, закрепив её при этом десятью пистонами.
2) Что бы установить фиксатор, проделайте всё то же самое но в обратном порядке, то есть:
• Увеличьте или же уменьшите количество регулировочных шайб.
• После этого установите поверх этих шайб фиксатор замка и впоследствии отрегулируйте и закрутите его двумя болтами.
Провисшие петли, и регулировка петель ваз. Самый простой способ.
Всем доброго времени суток! Надоело то что двери были провисшие, особенно передние, есть несколько способов борьбы с данной проблемой. Первый это откручивание петель, точнее нижней и подкладывание под нее шайбы. Но недавно я наткнулся как можно это исправить с помощью колесного болта. Вот казалось бы где связь? Колесный болт и петля… На самом деле все еще гораздо проще чем кажется, суть действий такова, берем болт обворачиваем его в тряпку, или в перчатку (что бы не поцарапать краску).
На открытой двери прикладываем наш болт к нижней петле.
И придерживая пальцами, начинаем прикрывать дверь до тех пор пока болт там не зажмет. После того как почувствовали что болт зажат, начинаем дверь с небольшим усилием пытаться закрыть, но не докнца. Главное тут последовательнность, поджали дверь, вытащили болт, проверили зазор, мало повторяем процедуру снова и снова. На одну дверь уходим максимум 5 минут!)
Далее после того как мы отрегулироввали петлю, вероятнее всего нам понадобится регулировать замки дверей. Рассказываю как это делается быстро и без особых усилий.
Ослабляем ответную часть болтов на стойке, так что бы она стала подвижна, но не болталась, затем довольно сильным ударом захлопываем дверь. Потом прижав дверь чуть чуть в сторону салона, АККУРАТНО и очень медленно открываем дверь. И очень аккуратно поочередно затягиваем винты, если чуть чуть не идеально получилась регулировка ответной части, то ослабив эту часть, аккуратно можно ее приподнять на милиметр где то, и опять проверить работоспособность механизма. На этом процесс регулировки петель и замков можно считать оконченным!)
Ваз 2109: регулировка дверей своими силами
Ваз 2109 регулировка дверей
Ваз 2109 регулировка дверей – данная процедура, порой, бывает очень важна и автомобилист должен уметь самостоятельно с этим делом справляться. На Ваз 2109 регулировка двери часто нужна бывает после того, как автомобиль попадает в ДТП, вследствие чего смещаются заводские настройки.
Случается и так, что владелец решает заменить дверь, поврежденную во время аварии, но новая никак не сядет на место без зазоров и перекосов. В таком случае грамотная регулировка дверей поможет все исправить.
Регулировка
Болтается дверь ваз 2109
Чтобы отрегулировать двери на «девятке» надо иметь при себе всего два инструмента:
Передние двери
На «девятке» передние двери регулируются следующим образом:
Примечание. В процессе операции надо следить за тем, чтобы дверь не западала или выступала относительно кузова.
Примечание. Для того, чтобы не нарушилась регулировка фиксатора в дальнейшем, под него резонно установить прокладку. Лучше, чтобы это была не резина, а шлифовальная водостойкая шкурка.
Прокладка поможет зафиксировать такое расстояние фиксатора от стойки, которое бы не позволило пальцу механизма задевать крышку наружного замка.
Задние двери
Регулировка двери на ваз 2109
Регулировка дверей сзади осуществляется так:
Полезный совет. Чтобы определить величину смещения петель двери, надо заранее очертить контуры на стойке. Чтобы проверить осадку, следует на дверь, приоткрытую на 5 градусов, приложить нагрузку с равномерным нарастанием до 100 кг и последующим уменьшением до нуля.
Капот
Регулировка двери ваз 2109
Процедура регулировки крышки капота осуществляется следующим образом:
Болтаются двери ваз 2109
Пятая дверь
Чтобы отрегулировать пятую дверь на Ваз 2109, следует сделать следующее:
Дверь багажника «девятки»
Примечание. Следует знать, что петли крышки багажного отделения на «девятке» имеют торсионный механизм, способствующий легкому открыванию. Если переставить концы торсионов на один из фиксирующих зубьев, то можно уладить регулировку усиления открывания.
Бесшумные замки и их установка
Бесшумные замки для «девятки»
Примечание. К примеру, на автомобилях Приора и Калина задействована другая конструкция замков дверей. Они спрятаны внутрь двери, а запирающийся язычок замка покрыт специальным износостойким материалом, наподобие полиуретана.
Чтобы устранить этот ляп производителей и модернизировать двери, надо приобрести отечественного производства бесшумные замки.
Установка бесшумных замков
После такой модернизации надо не забыть отрегулировать двери, как следует, по инструкции (подробно выше). В процессе работ своими руками не помешает посмотреть тематический видео обзор, фото – материалы и схемы.
Цена самостоятельной процедуры будет совсем минимальной, ведь надо будет только купить бесшумные замки.
Регулировка двери багажника ваз 2109
Ваз 2109 как отрегулировать крышку багажника
Разнообразие автомобилей на дорогах нашей страны способно поразить воображение каждого. Однако есть среди наших автолюбителей и те, кто никогда и ни на что не променяет свою любимую «девятку». Действительно, ВАЗ-2109 по праву заслужил носить звание культового, ведь за его рулем набирались опыта многие из нас. Однако не стоит забывать, что поначалу всеобщая любовь давалась автомобилю очень тяжело. Не в последнюю очередь из-за банальных проблем с замками багажника и капота. Что уж говорить, многие владельцы ВАЗ-2109 до сих пор ремонтируют эти детали автомобилей, не жалея ни сил, ни времени.
Крышка багажника ВАЗ 2114 и ВАЗ 2109. Как менять, регулировать и снимать заднюю дверь.
Для чего вообще нужна крышка в багажник автомобиля? в данном случае за основу берется автомобиль ВАЗ 2114 или же ВАЗ 2109. Ответ очевиден – крышка открывает доступ водителю в багажный отсек авто.
Вообще, крышка багажника (она же — задняя дверь) является индивидуальной конструкцией, а не частью багажного отделения. А правильный монтаж и регулировка дает возможность сильно ее открывать и облегчает погрузку больших грузов в багажник.
При монтаже или замене крышку багажника ВАЗ 2114 рекомендуется уплотнить по всему контуру ее расположения. Тогда не возникнет вопрос, почему гремит задняя дверь на ВАЗ 2114. Для этого используется принцип уплотнения дверей (крышка уплотняется непосредственно в кузове авто). Плюсом данной процедуры является ненадобность демонтажа крышки для ее технического оснащения (амортизаторы, подсветка и т.п.).
Если говорить о форме данной конструкции, то она в точности копирует линию кузова. По контуру крышки расположены специальные регулировочные опоры (5 штук), дающие возможность плотно приложить крышку к поверхности корпуса авто. Плюс ко всему, специальный резиновый контур трубчатой формы, изготовленный при помощи вулканизации, обеспечивает необходимую герметичность.
Как уже говорилось, крышка багажника (задняя дверь) откидывается достаточно сильно, поэтому с правой ее стороны расположена ручка, дающая возможность притягивать крышку. Ее крепление выглядит в виде прочного болта с пластмассовой скобой, фиксирующей панель. Данная панель закрывает собой все компоненты, расположенные в нижней части крышки багажника.
Как регулировать крышку багажника ВАЗ 2114 своими руками
В этом же разделе мы ответим на вопрос как менять заднюю дверь (в целом и на ВАЗ 2114 и ВАЗ 2109 в частности)
Процедура регулировки крышки багажника для достижения оптимального положения выполняется достаточно просто. Главное, придерживаться конкретной последовательности действий.
Сначала отсоединяется провод от минусовой клеммы аккумулятора авто.
Когда автомобиль обесточен, можно открывать багажник и отсоединять провода от клемм накладки крышки багажника. Жгут проводов рекомендуется извлечь из полости багажника.
Теперь можно снимать крепления накладки багажника. Накладка снимается вместе с подсветкой госномера.
Далее следует демонтировать приводы замков багажника и крышки багажника. Для этого нужно открутить гайки крепления и отсоединить тягу, после чего привод легко снимается. Аналогично снимается и сам замок задней двери на ВАЗ 2114.
Теперь можно приступить к демонтажу крышки багажника. Предварительно нужно отсоединить газовые упоры, раскрутить крепления крышки (фиксируемые на петлях). После этой процедуры крышка багажника должна сниматься без дополнительных трудностей.
На контактные части багажника и крышки требуется нанести специальную смазку (лучше всего взять ЛСЦ-15, так как она полностью реализует защитные функции). Также требуется обработать смазкой и замок багажника.
Все зазоры, которые допускаются между крышкой багажника и компонентами кузова, должны быть одинаковыми.
Вот и все, теперь можно приступать к сборке конструкции. Обязательно следует придерживаться порядка, обратного разборке.
Могут возникнуть ситуации, когда замок крышки багажника открывается или закрывается с определенными трудностями. Значит нужно выполнить регулировку замка, для чего нужно осуществить следующие процедуры:
Регулировка фиксатора и замена замка багажника на ВАЗ 21099:
Снятие: 1) Сперва что бы снять замок с крышки багажника, отверните при помощи воротка или удлинителя с накидкой головкой две гайки, которые крепят замок к крышки багажного отделения.
2) Когда удерживающие гайки будут вывернуты, рукой снимите внутренний замок с крышки.
3) Далее все из того же места извлеките небольшую пружину и проверьте её состояние.
Примечание! Если пружина вдруг будет сильно обжата или перекошена, то замените её на новую!
4) И после чего из внутренней части крышки багажника, извлеките кнопку с личинкой и таким же образом проверьте состояние кнопки.
Замок багажника на ВАЗ-2109 – ремонт, замена своими руками? + Видео
1 Устранение неисправностей в замке багажника «девятки»
Так уж сложилось, что некачественные замки сопровождают почти всех представителей модельного ряда ВАЗ. При этом четко вырисовывается закономерность: чем новее модель Лады, тем проще заменить блокиратор в ее багажнике и капоте. Так, установка замков на Ладе Гранте не требует никаких особых навыков, и отнимает максимум 20 минут времени. Этого нельзя сказать о работе по замене замков в багажнике и капоте ВАЗ-2109. Блокираторы “девятки” представляют собой более сложные конструкции, из-за чего с ними придется немного повозиться.
Способ узнать почему горит CHECK!
С помощью универсального автосканера можно самому сделать диагностику за 2 минуты и узнать почему горит CHECK. Подходит для всех машин…» Читать далее >>
Но, как говорится, начнем по порядку. Первое, о чем стоит знать владельцам ВАЗ-2109, это постоянная необходимость регулировки фиксатора замка багажника. Известно много случаев, когда владелец гнал машину на автосервис с острой необходимостью замены блокиратора крышки. Потом оказывалось, что замок исправен, просто его фиксатор немного сместился. Поэтому, чтобы не повторять судьбу тех бедолаг, изучим алгоритм самостоятельной регулировки фиксатора.
Ремонт замка багажника “девятки” подразумевает снятие обшивки. Для этого отверткой поддеваем 10 крепежных пистонов и извлекаем их. Снимаем обшивку и приступаем к работе с блокиратором. Вначале с помощью воротка с накидной головкой или гаечного ключа откручиваем 2 гайки, фиксирующие замок на крышке багажника. Делать это необходимо крайне аккуратно, так как сразу же за крепежами находятся 2 “минусовые” клеммы. Их мы тоже отсоединяем, после чего вытаскиваем замок из отверстия в крышке багажника.
Далее работаем непосредственно с фиксатором. Чтобы демонтировать его, снимаем 2 крепежных болта. После этого определяем оптимальное положение детали и прикручиваем фиксатор на место. Если же проблема кроется не в фиксаторе, а в самом замке, то продолжаем работать дальше.
Снимаем регулировочные шайбы и вытаскиваем весь замок. Далее производим установку нового блокиратора. Для этого прикладываем его на место сломанной детали, прикручиваем крепежные гайки. Все остальные детали собираем в обратном порядке. На финишном этапе замены замка прикручиваем обшивку крышки багажника.
2 Замена замка капота ВАЗ-2109 своими руками
Замена неисправного замка багажника на “девятке”, безусловно, нужна. Ведь сломанный блокиратор не защитит ваши личные вещи от кражи. Однако намного хуже, если из строя вышел замок в крышке капота вашего авто. В таких случаях под угрозой угона окажется целое авто. Поэтому каждый, кто обнаружил малейшие неполадки в блокираторе капота, должен немедленно действовать.
Специалисты советуют менять элементы замка капота в таких случаях:
У каждого автомобилиста должно быть такое универсальное устройство для диагностики своего автомобиля. Сейчас без автосканера просто никуда!
Произвести чтение, сброс, анализ всех датчиков и настройку бортового компьютера автомобиля Вы сможете самостоятельно с помощью специального сканера…
Конструкция замка капота ВАЗ-2109 состоит из двух рукояток открывания крышки, пружины, фиксатора капота, приводного и страховочного тросов. Наиболее часто водители ВАЗ-2109 вынуждены менять пружину замка. Чтобы выполнить установку новой детали, сперва необходимо отсоединить от нее приводной трос. Далее просовываем отвертку под пружину и аккуратно вытягиваем ее. После этого берем новую деталь, вставляем на место и собираем все элементы замка в обратном порядке.
Еще одна деталь, неисправность которой вызывает беспокойство – это приводной трос блокиратора капота. Для замены детали выводим ее из крепежного замка. Затем переходим в салон автомобиля и откручиваем болт, фиксирующий рукоятку. Снимаем рукоятку и с помощью плоскогубцев выпрямляем конец троса. Затем сдвигаем металлическую втулку вверх и снимаем петлю троса с рукоятки. Далее выводим приводной трос в подкапотное пространство машины. На финишном этапе вставляем новый трос и собираем все в обратном порядке.
Чтобы произвести замену фиксатора капота, накидываем гаечный ключ на контргайку и ослабляем ее. Далее с помощью отвертки снимаем фиксатора замка. Вставляем новую деталь и собираем конструкцию в обратном порядке.
Если есть необходимость установки нового страховочного троса, то действуем по следующему алгоритму. Сначала поддеваем стопорную шайбу отверткой. Далее с помощью плоскогубцев извлекаем ее из страховочного троса. Затем вытягиваем ось и снимаем пружину. Монтаж нового троса выполняем в обратном порядке.
Как видим, произвести ремонт замка капота не так уж и сложно. А необходимые инструменты есть у каждого из нас.
3 Советы по выбору качественного замка
Многие владельцы ВАЗ-2109 уверены, что для их машин подойдут замки от любых автомобилей. Такое мнение не соответствует действительности.
Для установки на “девятку” специалисты советуют покупать замки от Лада Калина. Блокираторы от этой модели отечественного производителя просты в установке и при интенсивном использовании способны прослужить 2–3 года. Помимо этого, для “девятки” отлично подойдут блокираторы от модели ВАЗ-21099. Эти замки имеют такие достоинства, как небольшая цена и продолжительный срок использования (около 4–5 лет).
Опытные автомеханики ни в коем случае не советуют экспериментировать и приобретать для ВАЗ-2109 замки от иномарок. Купив такие блокираторы, вы не добьетесь желаемого результата, а только зря потратите свое время и деньги.
Регулировка и снятие фиксатора, а так же замена замка багажника на ВАЗ 2108, ВАЗ 2109:
Снятие: 1) В начале операции снимите обшивку с крышки багажника, для этого:
• Сперва с помощью отвертки подденьте «10» пистонов и после чего извлеките их.
• А после извлечения, снимите обшивку с крышки багажника автомобиля.
2) Когда обшивка будет снята, выверните с помощью гаечного ключа или воротка с накидной головкой, две гайки которые крепят замок к крышки.
Примечание! При отворачивание гаек будьте аккуратны, потому что сразу же за одной из этой гайки располагается две «минусовых» клемы, которые можно очень легко повредить!
3) Далее когда гайки будут вывернуты, отсоедините эти две «минусовых» клемы от металлической шпильки.
4) И после чего снимите замок с крышки багажного отделения.
• Теперь перейдем к снятию и регулировки фиксатора.
Примечание! Если вы его не хотите снимать и знаете то что он у вас хорошо отрегулирован, то в таком случае продолжите свое чтение ниже, в пункте «Установка»!
1) Что бы снять фиксатор, отверните сперва при помощи гаечного ключа два болта, которые крепят этот фиксатор.
ВАЗ 2109 | Регулировка положения крышки багажника/задней двери
11.30. Регулировка положения крышки багажника/задней двери
Детали упора задней двери
| 1 – втулка с левой резьбой, 2 – распорная втулка, 3 – тифт с выемкой, 4 – выступы, 5 – выемка для выступа, 6 – задвижка, 7 – винт, 8 – резиновый буфер |
Регулировка буфера задней двери
| 1 – втулка с левой резьбой, 2 – ребро прокладки, 9 – естигранный ключ 3 мм Зазор а=3 мм. |
Установка выступов задвижки
| 4 – выступы, 5 – выемка в задвижке Зазор b=10 мм. |
Окончательная регулировка буфера задней двери
Крышка багажника/задняя дверь должны быть установлены таким образом, чтобы в закрытом состоянии зазор по периметру крышки багажника/задней двери был одинаковым по всей длине. Также при закрытии крышка багажника/задняя дверь должна находиться на одном уровне с остальными деталями кузова. Предупреждение
Регулировку положения крышки багажника /задней двери необходимо производить на автомобиле, стоящем на колесах.
Ваз 2109 как отрегулировать багажник на автомобиле
Разнообразие автомобилей на дорогах нашей страны способно поразить воображение каждого. Однако есть среди наших автолюбителей и те, кто никогда и ни на что не променяет свою любимую «девятку». Действительно, ВАЗ-2109 по праву заслужил носить звание культового, ведь за его рулем набирались опыта многие из нас. Однако не стоит забывать, что поначалу всеобщая любовь давалась автомобилю очень тяжело. Не в последнюю очередь из-за банальных проблем с замками багажника и капота. Что уж говорить, многие владельцы ВАЗ-2109 до сих пор ремонтируют эти детали автомобилей, не жалея ни сил, ни времени.
Регулировка передней двери
Регулировка производится путём изменения положения фиксатора двери. Положение фиксатора на самой стойке необходимо заранее отметить (например, маркером).
Если передние двери «болтаются», фиксатор нужно будет чуть переместить во внутреннюю часть контрукции.
Если открываются/закрываются с трудом, напротив – немного сместить наружу.
Если передняя дверь при закрывании «опускается», фиксатор требует «повышения» своего положения на стойке.
Если ситуация обратная, «снижения» своего положения.
Для любой из этих операций болты фиксатора необходимо ослабить, после чего изменить положение фиксатора, проверить положение двери относительно кузова, и снова прикрутить крепление. Крепления фиксатора будет надёжнее, если использовать прокладку из водостойкой шкурки для шлифования, либо, на худой конец, резины. Прокладка поддерживает расстояние между фиксатором и стойкой, которое исключает соприкосновение пальца фиксатора и крышки замка, и тем самым продлевает срок службы фиксатора.
Нарушения способности двери легко открываться изнутри также можно исправить. Как правило, причина во внутренней ручке, положение которой можно подкорректировать аналогичным образом: ослабить винты, переместить в более удобное положение, закрепить.
Процесс обшивки
Повторять основные моменты нет смысла, они практически идентичные.
Также разбирается ручка и убирается заглушка, верхний запорный «шпингалет». Вот только тут нет – полки и динамика.
Как нет и стеклоподъемника, то есть — нет подводки проводов, которые нужно отключать. Зато здесь имеется обычная ручка для окна, как называют в народе – «весла» или привод на «мускульной силе». Для того чтобы ее разобрать, нужно отверткой немного отогнуть ее на себя – вытащить запорное нижнее кольцо. После чего ручка просто сойдет сама.
После удаления старого материала можно начинать монтировать новый.
Поверхность металла требуется обязательно очистить от следов коррозии. Тщательно уберите скопившийся внутри мусор, а также исправьте все обнаруженные повреждения. Коль уж обивка снята, ничто не мешает провести попутно профилактику.
Чтобы улучшить звукоизоляцию, внутрь устанавливают на клей фольгированный поролон. Это, кроме всего прочего, обеспечит и лучшее сохранение тепла в зимний период.
Читать далее: Рейтинг самых надежных двигателей
Регулировка капота
Для регулировки крышки капота необходимо корректировать высоту штыря по отношению к радиатору и крыльям (передним) автомобиля. Именно штырь с системой пружин удерживает капот в закрытом виде. На штыре нередко устанавливаются чашки, соединяемые пружиной, а сам штырь удерживается контргайкой на крышке капота. Следовательно, для регулировки болты, удерживающие петли, следует ослабить, изменить положение крышки капота так, чтобы между кузовом и крышкой не было зазоров, и снова затянуть петли.
Если имеют место проблемы с закрыванием крышки капота, само крепление штыря необходимо сместить таким образом, чтобы он совпадал с гнездом замка, либо же переместить сам замок.
Регулировка пятой двери

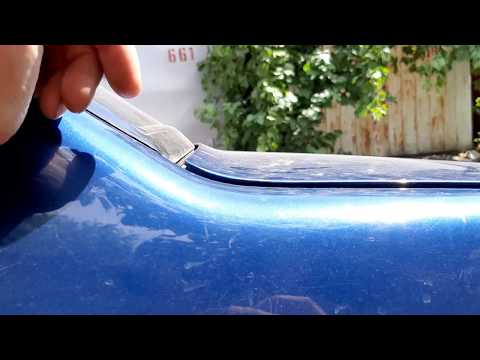

Идеальные зазоры по периметру пятой двери или двери багажника – это 5/2 миллиметра. Корректировке подлежит расположение фиксатора. Работы проводятся аналогично с регулировками других дверей. Крепление петель необходимо ослабить, предварительно пометив расположение замка. После этого место расположения фиксатора корректируется. Болты необходимо подкрутить, чтобы проверить правильность нового положения. Если дверца багажника стала открываться хорошо, болты надёжно закручивают.
Установка бесшумных замков
Замки для дверей «девятки», как правило, отличаются специфическим звуковым сопровождением при открывании и закрывании. Проблема в конструкции замка – полностью металлическая конструкция, которая к тому же фиксируется с наружной стороны двери, при открывании и закрывании издаёт малоприятное лязганье. Открыть или закрыть такой замок бесшумно невозможно. Исправить ситуацию можно – установив усовершенствованные замки, запирающий язычок которых покрыт долговечным и износостойким полимером. К слову, именно такие впервые на автомобилях ВАЗ массово начали устанавливаться на Лада Приора и Лада Калина. А вот владельцам «девяток», желающим комфорта в этом вопросе, придётся самим позаботиться о бесшумном замке.
Для работы потребуется ударная отвёртка, а также WD-40 (без проникающей жидкости с этой работой справиться невозможно).
После извлечения первого болта крепления в полученное отверстие необходимо установить гвоздь, шпильку или кусок проволоки, которые бы удерживали сам замок. В противном случае вы рискуете «потерять» его в двери.
После того, как все болты выкручены, старый замок извлекается, устанавливается новый. Главное – тщательным образом закрутить все болты. Для этого также потребуется ударная отвёртка. В противном случае автомобиль оказывается уязвим.
Вполне возможно, что после замены замка потребуется дополнительная регулировка двери, однако это вы уже умеете делать.
Ремонт
Для того чтобы замок передней двери наружный правый на 2108 или любая другая деталь снова заработала без огрехов, следует установить причину поломки. После разбора замкового блока будет получен доступ к личинке. Вытащив сердцевину, осмотр позволит выявить вид поломки и дальнейшие действия. Для этого потребуются:
Дополнительно необходимо приобрести запасные части, которые будут заменяться, личинку или целый замок. Специалисты рекомендуют сразу заменять сердцевину. Ремонт отдельных фрагментов – это временная мера.
Как отрегулировать замок багажника?
Среди людей, живущих в России, бытует мнение, что наш автопром создает, мягко говоря, не совсем качественные автомобили. Может быть, эта точка зрения слишком предвзята, но то, что владельцам отечественных авто рано или поздно приходится тратить личные средства на автосервис, непреложный факт.
Но при этом стоит также отметить и тот факт, что некоторые ремонтные работы на отечественных автомобилях можно выполнить и своими руками. К примеру, отрегулировать замок или крышку багажника, о чем мы и поговорим в данной статье.
Возникновение проблемы
Новомодный дизайн кузова многих моделей ВАЗ стал началом проблем. Во многих автомобилях владельцы замечают неприятные шумы и хлопки с задней стороны кузова. Эти громкие звуки раздаются, когда машина проезжает по неровностям и дверка багажника начинает стучать. Скорее всего, этот недочет получился в результате того, что тест автомобиля проводился в пригодных для поездки условиях — на ровном дорожном покрытии. В идеальных условиях трудно заметить неправильное положение запорной площадки или штока. Кроме того, зазор обычно появляется только после поездки по некачественному покрытию из-за вибрации, возникающей в стыках.
Еще одна причина — износ механизма закрывания. Из-за этой проблемы открывается багажник на ходу ВАЗ 2114. Такая же ситуация возникает и у других моделей. Это происходит из-за того, что запорный зуб замка или сломался, или почти полностью стерся. Казалось бы, что здесь такого, ведь можно взять и поменять замок на новый. Но проблема останется, если не изменить подход к ней. Основной замочный механизм закрывания нужно заменить на устройство другого типа.
Также причинами того, что багажник самопроизвольно открывается во время движения автомобиля, могут стать поломка силуминовых деталей или износ уплотнителя.
В любом случае придется менять механизм, но на что?
Как отрегулировать замок багажника на Ваз 2112, 2110, 2111
Причины не ровных и не одинаковых зазоров
Важно правильно понять причину неровного расположения панелей и зазоров между ними.
p, blockquote 8,0,1,0,0 —>
Желательно удостовериться, что все структурные элементы кузова, на которых, собственно, крепятся панели, имеют правильные геометрические параметры. Если есть смещения и перекосы, то добиться ровных и симметричных зазоров будет не возможно, за исключением минимальных изменений, которые можно компенсировать регулировками креплений кузовных панелей. К примеру, если подкапотная планка, на которой крепится верхняя часть радиатора и замок капота, смещена, то зазоры капота с передними крыльями будут неровными и неодинаковыми.
p, blockquote 9,0,0,0,0 —>
Нужно сделать диагональные измерения симметричных точек и, при необходимости, устранить смещение вытягиванием в нужном направлении.
p, blockquote 10,0,0,0,0 —>
Более простыми причинами могут быть износ шарниров дверей и их провисание, отсутствие одного или нескольких болтов креплений, не настроенные замки или просто неправильно установленная кузовная панель.
p, blockquote 11,0,0,0,0 —>
Как отрегулировать фиксатор и заменить замок багажника на ВАЗ 21099, Ваз 2109, Ваз 2108 Снятие
Внимание! На автомобиле Ваз 21099 замок крышки не разбирается, в связи с чем не нужно пытаться его ремонтировать. В случаи дефекта или неисправности, заменяем на новую.
Замена петель
Изношенные петли очень сложно восстановить. Проще поменять. Они располагаются в передней части кузова. Процесс происходит следующим образом:
Ваз 2109 как отрегулировать багажник на автомобиле
Как отрегулировать замок багажника?
Среди людей, живущих в России, бытует мнение, что наш автопром создает, мягко говоря, не совсем качественные автомобили. Может быть, эта точка зрения слишком предвзята, но то, что владельцам отечественных авто рано или поздно приходится тратить личные средства на автосервис, непреложный факт.
Но при этом стоит также отметить и тот факт, что некоторые ремонтные работы на отечественных автомобилях можно выполнить и своими руками. К примеру, отрегулировать замок или крышку багажника, о чем мы и поговорим в данной статье.
Как отрегулировать замок багажника на Ваз 2112, 2110, 2111
В случаи, если фиксатор на корпусе при закрывании не попадает в заделку замка на крышке, то тогда ослабляем болты его крепления и двигаем в требуемую сторону, после чего болты обратно затягиваем.
Как отрегулировать фиксатор и заменить замок багажника на ВАЗ 21099, Ваз 2109, Ваз 2108
Снятие
Внимание! На автомобиле Ваз 21099 замок крышки не разбирается, в связи с чем не нужно пытаться его ремонтировать. В случаи дефекта или неисправности, заменяем на новую.
Установка
В этом случаи необходимо произвести регулировку.
Примерно таким образом можно отрегулировать замок крышки багажника на Ваз 2109 и Ваз 2108
Как отрегулировать замок и крышку багажника Ваз 2114
Для регулировка замка на автомобиле Ваз 2114 или Ваз 2115 выполняем примерно те же самые действия, что и в случаи с Ваз 2112. Но а инструкция по регулировке крышки багажника представлена ниже.
Отрегулировать крышку багажника можно достаточно просто, главное придерживаемся определенной последовательности.
Кстати, хотелось бы также отметить и то, что примерно таким же образом можно отрегулировать крышку багажника и на Ваз 2112 и Ваз 2109
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Замена петли задней двери ВАЗ 21083 (21093)
Петли задней двери (двери багажника) автомобиля ВАЗ 21083 (21093) со временем деформируются (разбалтываются) или вовсе ломаются.
В результате задняя дверь провисает, зазоры между ней и кузовом уходят, либо она вовсе отваливается (если петли сломаны).
На примере автомобиля ВАЗ 21083 у которого треснула пополам одна из петель задней двери и теперь эту дверь невозможно нормально открыть, самостоятельно заменим ее. Проще всего заменить эту петлю с помощником, а лучше с двумя, но в нашем случае проведем показательную замену в одиночку.
Необходимые инструменты, приспособления и запчасти
Ключ на «10» (желательно два: накидной и трещотка с головкой)
Две палки длиной метр двадцать
Новая петля задней двери
Устанавливаем автомобиль на ровную площадку.

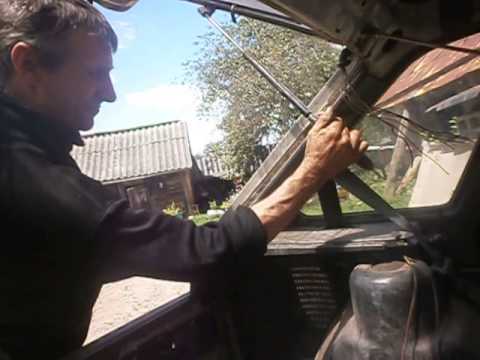

Поднимаем вверх заднюю дверь (дверь багажника) и опираем ее на палки (теперь она держится на одной исправной петле и двух палках и двух газовых упорах). Цель — добиться надежной фиксации двери, чтобы она не сместилась и вывернула вторую петлю.
Отсоединяем газовый упор от двери со стороны сломанной петли.
Немного отгибаем обивку потолка в месте крепления петель двери к кузову, предварительно сняв ее окантовку.
Зачищаем гайки и болты крепления петли от загрязнения и ржавчины, обрабатываем проникающей смазкой.
Порядок замены петли задней двери ВАЗ 21083 (21093)
Перед заменой следует знать, что петля имеет две шпильки, которые вставляются в отверстия в крыше автомобиля и крепятся гайками. Под гайки подложены шайбы. К двери багажника петли крепятся двумя болтами.
Отворачиваем две гайки крепления петли к кузову автомобиля
Ключом на «10» срываем каждую гайку, трещоткой с головкой отворачиваем. Снимаем гайки и шайбы под ними. На шпильке левой петли крепится наконечник «массового» провода. Снимаем его. Снимаем обломок петли.
Ключом на «10» отворачиваем гайки крепления петли к кузову
Отворачиваем два болта крепления петли к задней двери
Ключом на «10» срываем болты, трещоткой с головкой отворачиваем. Снимаем обломок петли и прокладку под нее.
Ключом на «10» отворачиваем два болта крепления петли к задней двери
Присоединяем петлю к задней двери
Заднюю дверь при этом можно поднимать выше, ниже, что бы было удобно ввернуть болты крепления петли. Перед присоединением обрабатываем посадочное место мовилем. Устанавливаем под петлю старую прокладку (если она еще годна к использованию) или новую, или самодельную из паронита. Затягиваем болты.
Присоединяем новую петлю к кузову
Обрабатываем посадочное место мовилем. Затягиваем гайки крепления петли к кузову.
Присоединяем газовые упоры к двери. Регулируем положение двери в проеме. Выставляем требуемые зазоры. Регулировку проводим за счет смещения замка двери и петель (ослабив гайки их крепления к кузову).
Примечания и дополнения
В случае необходимости, если есть подозрение на ее скорый выход из строя, аналогичным способом заменяем вторую петлю задней двери.
Еще статьи по кузову автомобилей ВАЗ 21083 (21093)
Замена и регулировка замка багажника на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Добро пожаловать!
Хотите научиться правильно заменять замок крышки багажника? Если да! То в таком случае мы специально для вас подготовили статью, прочтя которую вы сможете с легкостью заменить замок багажника на автомобилях семейства «Самара». Длительность замены замка багажника у вас составит в районе 10-15 минут, а если же эту работу вы делаете не впервые, тогда и за 3-5 минут управитесь. Весь ход работы будет в фотографиях, благодаря чему вам будет все очень понятно.
Краткое содержание:
Регулировка фиксатора и замена замка багажника на ВАЗ 21099:
Снятие:
1) Сперва что бы снять замок с крышки багажника, отверните при помощи воротка или удлинителя с накидкой головкой две гайки, которые крепят замок к крышки багажного отделения.
2) Когда удерживающие гайки будут вывернуты, рукой снимите внутренний замок с крышки.
3) Далее все из того же места извлеките небольшую пружину и проверьте её состояние.
Примечание!
Если пружина вдруг будет сильно обжата или перекошена, то замените её на новую!
4) И после чего из внутренней части крышки багажника, извлеките кнопку с личинкой и таким же образом проверьте состояние кнопки.
Примечание!
Не рабочую, а так же затормаживающую при нажатии кнопку замка замените на новую!
Примечание!
Замок крышки багажника автомобиля «ВАЗ 21099» не разборный, поэтому не пытайтесь его отремонтировать и что то с ним сделать. Если замок находится в дефектном состоянии и неисправен, то в таком случае его нужно заменить на новый!
1) Во-первых соберите всю систему обратно. То есть если вы ранее снимали кнопку с личинкой и небольшую пружинку то установите их на свои места, в обратном порядке снятию.
2) Далее возьмите в руки новый замок и установите его на свое место, закрутив его всё же теми гайками крепления.
3) После установки попробуйте закрыть и открыть крышку багажника. Если при закрытии крышки замок багажника вдруг не попадет в отверстие фиксатора, обычно в таком случае слышен отчетливый стук в районе замка, и крышка очень плохо закрывается, в таком случае:
• Сперва возьмите в руки удлинитель с накидной головкой и с его помощью выверните два болта которые крепят фиксатор.
• Далее отрегулируйте фиксатор и после чего обратно заверните эти болты. Благодаря этой операции, добейтесь четкого закрывания и открывания крышки багажника.
Регулировка и снятие фиксатора, а так же замена замка багажника на ВАЗ 2108, ВАЗ 2109:
Снятие:
1) В начале операции снимите обшивку с крышки багажника, для этого:
• Сперва с помощью отвертки подденьте «10» пистонов и после чего извлеките их.
• А после извлечения, снимите обшивку с крышки багажника автомобиля.
2) Когда обшивка будет снята, выверните с помощью гаечного ключа или воротка с накидной головкой, две гайки которые крепят замок к крышки.
Примечание!
При отворачивание гаек будьте аккуратны, потому что сразу же за одной из этой гайки располагается две «минусовых» клемы, которые можно очень легко повредить!
3) Далее когда гайки будут вывернуты, отсоедините эти две «минусовых» клемы от металлической шпильки.
4) И после чего снимите замок с крышки багажного отделения.
• Теперь перейдем к снятию и регулировки фиксатора.
Примечание!
Если вы его не хотите снимать и знаете то что он у вас хорошо отрегулирован, то в таком случае продолжите свое чтение ниже, в пункте «Установка»!
1) Что бы снять фиксатор, отверните сперва при помощи гаечного ключа два болта, которые крепят этот фиксатор.
2) Затем отверткой или рукой подденьте фиксатор и после чего снимите его с кузова автомобиля.
Примечание!
Если крышка багажника опять же плохо закрывается и имеет вертикальный люфт, то в таком случае отрегулируйте положение фиксатора исключительно по высоте!
3) И в завершение операции снимите все регулировочные шайбы.
Примечание!
По необходимости увеличьте или же уменьшите количество регулировочных шайб. Благодаря этому крышка багажника будет легче закрываться!
Установка:
1) Что бы установить замок и обшивку двери на свое место, проделайте действия указанные ниже:
• Сперва приложите новый замок к тому месту где был установлен старый.
• После чего наденьте на одну из шпилек, две «минусовых» клемы и после чего закрутите обе гайки крепления замка.
• И в завершение установите обшивку на свое место, закрепив её при этом десятью пистонами.
2) Что бы установить фиксатор, проделайте всё то же самое но в обратном порядке, то есть:
• Увеличьте или же уменьшите количество регулировочных шайб.
• После этого установите поверх этих шайб фиксатор замка и впоследствии отрегулируйте и закрутите его двумя болтами.
Как Отрегулировать Крышку Багажника ВАЗ 2109
В некоторых случаях (например, если вы хотите внести коррективы или в случае повреждения из-за аварии), владельцы 14-го дома сталкиваются с необходимостью замены крышки багажника (двери). В сегодняшней статье мы поговорим о том, как снять крышку багажника ВАЗ 2114, что для этого нужно, а также как правильно ее отрегулировать после установки.
Основные неисправности
Основные проблемы с багажником, с которыми может столкнуться владелец автомобиля ВАЗ, включают в себя:
Чтобы устранить их, необходимо разобрать багажник и заменить изношенные детали (а в некоторых случаях, например, общий перекос, простую регулировку двери. Мы расскажем, как отрегулировать багажник на ВАЗ 2114 в конце статья).
Замени свою шляпу
Чтобы снять багажник, вам понадобится:
Процедура замены
Сама замена багажника ВАЗ 2114 выполняется в следующем порядке:
После снятия багажника следует внимательно осмотреть состояние его петель. Если они или их крепления имеют перекос или имеют трещины, то замените.
Производится следующим образом:
- Снимите прокладки с обеих форсунок.
Сборка и установка задней двери производится в том же порядке, что и при разборке, но в обратном порядке.
Регулировка крышки багажника
Поговорив о том, как заменить дверь своими руками, поговорим о том, как отрегулировать крышку багажника на ВАЗ 2114 после ее установки.
Для этого вам понадобится:
Таким образом, практически каждый водитель может отремонтировать или заменить крышку багажника на ВАЗ 2114. Самое главное не откладывать это событие «на потом», потому что при появлении первых признаков перекоса или затруднения с блокировкой вы можете сделать это с помощью простого регулировка замка, тогда как с разрывной защелкой вам придется заменить все устройство.
Полезное видео
Вы получите дополнительную интересную информацию по этому вопросу из видео ниже:
1. Откройте крышку багажника на автомобиле ВАЗ 2108, ВАЗ 2109 и с помощью отвертки снимите десять крепежных колпачков обивки.
Как и крышки отделки багажного отсека.
2. Снимите подкладку крышки багажника.
3. Отвинтите две крепежные гайки и снимите замок с крышки багажника. Обратите внимание, что два «заземляющих» провода крепятся под левой гайкой. Установите замок крышки загрузчика в обратном порядке перед снятием. После установки отрегулируйте замок, заблокировав.
4. Если, закрывая заднюю дверь, замок не упадет в отверстие защелки (раздаются стуки, и дверь багажника закрывается с большой силой), ослабьте два крепежных болта и сдвиньте защелку в нужном направлении. Затем затяните крепежные болты.
5. Если багажное отделение в закрытом положении имеет вертикальный люфт или закрывается с большим усилием, отрегулируйте защелку по высоте. Для этого откручиваем два крепежных болта и снимаем замок.
6. Если есть игра, снимите регулировочные пластины или добавьте их, если багажный замок закрыт с большой силой. Установите защелку и проверьте легкость закрытия багажника.
Видео: Как Отрегулировать Крышку Багажника ВАЗ 2109
Добро пожаловать!
Хотите знать, как правильно заменить замок багажника? Если так! Тогда в этом случае мы специально подготовили для вас статью, после прочтения которой вы легко сможете заменить замок багажника на автомобили семейства Самарские. Продолжительность замены замка багажника у вас составит около 10-15 минут, но если это не первый раз, когда вы делаете эту работу, то сделайте это через 3-5 минут. Весь ход работы будет на фотографиях, так что вам будет очень ясно.
Результат:
Регулировка защелки и замена замка багажника на ВАЗ 21099:
Удалить:
1) Сначала, чтобы снять замок с крышки багажника, открутите две гайки, которые крепят замок к крышке багажника с помощью ручки или удлинителя с головкой крышки.
2) Когда контргайки откручиваются, снимите внутренний замок с крышки вручную.
3) Затем все с того же места снимите небольшую пружину и проверьте ее состояние.
Заметка!
Если пружина внезапно становится сильно изогнутой или перекошенной, замените ее новой!
4) А затем с внутренней стороны крышки багажника снимите кнопку с личинки и таким же образом проверьте состояние кнопки.
Заметка!
Заменить кнопку блокировки, которая не работает, а также блокируется при нажатии!
Заметка!
Замок багажника автомобиля ВАЗ 21099 не разборный, поэтому не пытайтесь его ремонтировать и что-то с ним делать. Если замок находится в неисправном состоянии и неисправен, то в этом случае его необходимо заменить на новый.!
1) Сначала соберите всю систему обратно. То есть, если ранее вы сняли кнопку с личинки и небольшой пружины, то установите их на свои места, в обратном порядке, чтобы удалить.
2) Далее подберите новый замок и установите его на место, все еще затягивая его с помощью крепежных гаек.
3) После установки попробуйте закрыть и открыть крышку багажника. Если при закрытии крышки защелка багажника внезапно не падает в отверстие защелки, обычно в этом случае слышен четкий стук в области замка, и крышка в этом случае закрывается очень плохо.
Сначала подберите удлинитель с головкой и открутите два болта, которые крепят замок.
Затем отрегулируйте защелку, а затем снова затяните эти болты. Благодаря этой операции достигается четкое закрытие и открытие крышки багажника.
Регулировка и снятие защелки, а также замена замка багажника на ВАЗ 2108, ВАЗ 2109:
Удалить:
1) В начале операции снимите облицовку с крышки багажника для этого:
Сначала используйте отвертку, чтобы вытащить «10» колпачки, а затем удалите их.
А после снятия снимите покрытие с крышки багажника автомобиля.
2) При снятии крышки открутите две гайки, которые крепят замок к крышке с помощью гаечного ключа или установочного винта.
Заметка!
Будьте осторожны при ослаблении гаек, потому что сразу после одной из этих гаек есть две «минус» скобы, которые могут быть очень легко повреждены!
3) Затем, когда гайки откручиваются, отсоедините эти два «отрицательных» зажима от металлического штифта.
4) Затем снимите замок с крышки багажника.
Теперь перейдем к снятию и настройке замка.
Заметка!
Если вы не хотите удалять его и знаете, что он хорошо для вас настроен, продолжите чтение ниже, в разделе «Установка»!
1) Чтобы снять замок, сначала открутите два болта, которые крепят этот замок с помощью гаечного ключа.
2) Затем снимите защелку с помощью отвертки или вручную, а затем снимите ее с кузова автомобиля.
Заметка!
Если крышка багажника снова плохо закрывается и имеет вертикальный люфт, отрегулируйте положение защелки только по высоте.!
3) И по окончании эксплуатации снимите все регулировочные шайбы.
Заметка!
При необходимости увеличьте или уменьшите количество прокладок. Это облегчит закрытие крышки багажника.!
Монтаж:
1) Чтобы установить замок и накладку двери на свое место, сделайте следующее:
Сначала прикрепите новый замок к тому месту, где был установлен старый.
Затем наденьте на одну из шпилек два зажима «минус», а затем затяните обе контргайки.
Наконец, замените крышку, закрепив ее десятью крышками.
2) Для установки защелки сделать то же самое, но в обратном порядке, т.Е.
Увеличить или уменьшить количество прокладок.
Затем установите фиксатор на эти шайбы, затем отрегулируйте и затяните двумя болтами.
Необходимо отрегулировать замок багажника на автомобиле ВАЗ 2109 и других моделях после снятия и установки, замены замка или во время эксплуатации, когда крышка начала плохо закрываться, что может привести к характерным тупым ударам в задней части кузова. Во время вождения. Основная суть регулировки заключается в изменении высоты задней части замка, вставке дополнительных прокладок, которые точно соответствуют контуру замка, или смещении поворота в разные стороны, благодаря чему достигается равномерный зазор по бокам.
Чтобы заменить замок, подготовьте стандартный набор инструментов и выполните следующие действия:
Теперь, когда замок снят, замените или отремонтируйте его. Установите в обратном порядке, пытаясь закрепить все детали примерно в одном месте, сосредоточив внимание на следах, оставленных старым замком и его спиной. После установки зайдите в настройки:
Дверь задка
Дверь задка ВАЗ 2108
отсоедините провод от клеммы «–» акумуляторной батареи.
1. Откройте дверь задка и с помощью отвертки выньте десять пистонов крепления.
Расположение пистонов крепления обивки.
2. Снимите обивку двери задка.
3. Отверните две гайки крепления и выньте замок из двери. Обратите внимание – под левой гайкой закреплены два провода «массы». Установите замок в порядке, обратном снятию. После установки отрегулируйте замок с помощью фиксатора.
5. Если дверь в закрытом положении имеет вертикальный люфт или закрывается с большим усилием, отрегулируйте фиксатор по высоте. Для этого отверните два болта крепления и снимите фиксатор.
6. Снимите регулировочные пластины, если есть люфт, или добавьте их, если замок закрывается с большим усилием. Установите фиксатор и проверьте легкость закрывания двери.
1. Снимите обивку двери (см. подраздел «Замок двери», операция 2).
2. Отсоедините колодку с проводами стеклоочистителя от колодки жгута и выньте провода из колодки. Для этого отожмите тонкой отверткой выступы на наконечниках проводов, предварительно промаркировав их.
3. Придерживая дверь задка, отверните шаровые пальцы упоров.
4. Отверните по два болта крепления двери к петлям и снимите дверь задка; выньте из нее жгут проводов. Установите дверь задка в порядке, обратном снятию.

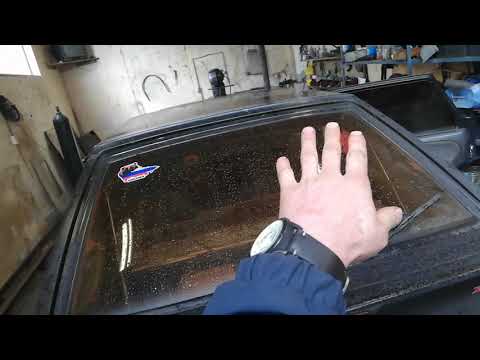

Видео про «Дверь задка» для ВАЗ 2108
Что сделать с дверью багажника гремит постоянно. Сделай Сам!Крышка багажника 2109. Разные зазоры
Исправляет грохот багажника ваз 2109
РЕГУЛИРОВКА БАГАЖНИКА ВАЗ 2109
Для просмотра онлайн кликните на видео ⤵
Регулировка багажника ВАЗ 2114, 09, 08 Подробнее
Ремонт багажника ваз 2114. Должен знать каждый. Подробнее
Как выставить по зазорам крышку багажника(хлопушку)ваз 2113 Подробнее
Ваз 2109-08 гремит дверь багажника. Решение проблемы. Подробнее
Крышка багажника 2109. Разные зазоры Подробнее
Ремонт багажника ваз 2109 Подробнее
Гремит ляда Ваз 2109 быстрое устранение Подробнее
Почему в автомобилях АВТО ВАЗ 2108,2109,2113,2114 стучит задняя ляда? Как решить эту проблему? Подробнее
Змена петель крышки багажника ВАЗ 2108-09. Подробнее
Как правильно отрегулировать крышку багажника на ВАЗ 2115,2114,2113,2199,2109,2108 Подробнее
Как отрегулировать крышку багажника ВАЗ 21099 по высоте Подробнее
Исправляет грохот багажника ваз 2109 Подробнее
Как убрать бряканье крышки багажника на ваз 2108-2114 Подробнее
Как отрегулировать замок заднего багажника ваз 2108 09 13 14 Подробнее
Как отрегулировать багажник по высоте ваз 21099 Подробнее
Ваз, открывается багажник. Исправляю. Подробнее
Никогда не гремит ляда на ваз 2108 Подробнее
замена и регулировка замка крышки багажника автомобили ваз 2108, ваз 2109
1. Откройте на автомобилие ваз 2108, ваз 2109 крышку багажника и с помощью отвертки выньте десять пистонов крепления обивки.
Так расположены пистоны крепления обивки крышки багажника.
2. Снимите обивку крышки багажника.
3. Отверните две гайки крепления и выньте замок из крышки багажника. Обратите внимание — под левой гайкой закреплены два провода «массы». Установите замок крышки багажника в порядке, обратном снятию. После установки отрегулируйте замок с помощью фиксатора.
5. Если дверь крышки багажника в закрытом положении имеет вертикальный люфт или закрывается с большим усилием, отрегулируйте фиксатор по высоте. Для этого отверните два болта крепления и снимите фиксатор.
6. Снимите регулировочные пластины, если есть люфт, или добавьте их, если замок крышки багажника закрывается с большим усилием. Установите фиксатор и проверьте легкость закрытия двери крышки багажника.
Замена крышки багажника
Крышка багажника (двери задка) — это одна из самых долговечных кузова на ВАЗ 2109-2108, но даже она при длительной эксплуатации автомобиля подвергается коррозии. Конечно, если постоянно обрабатывать детали антикором, то можно продлить жизнь, но не каждый владелец уделяет должного внимания этой процедуре. Сама по себе работа по снятию крышки багажника довольно проста и для ее выполнения понадобится минимум инструмента, а именно:
Прежде чем приступать к демонтажу крышки, необходимо снять стойки, или так называемые упоры багажника, о чем подробно описано в этой статье. Также, необходимо будет отсоединить и вытащить провода питания от заднего дворника, для чего предварительно нужно снять обшивку.
После этого подставляем страховочный упор (можно использовать подходящую по длине рейку или палку), и откручиваем по два болта крепления крышки с каждой стороны, как это наглядно продемонстрировано на фото ниже:
Во время отворачивания второй стороны, необходимо придерживать крышку, чтобы она не упала, во избежание ее повреждения или заднего стекла. Затем снимаем ее полностью с кузова автомобиля, слегка приподняв:
Окончательный результат проделанной работы показан ниже:
Установка производится в обратной последовательности и не составит особого труда. Если вы решил купить новую крышку, то для багажника ВАЗ 2109-2108 цена ее составляет порядка 2 000 рублей, что довольно недешево. Но неплохой вариант можно найти и по разборкам, отдав не более 1000 рублей за личный вариант.
Ваз 2109: регулировка дверей своими силами
Ваз 2109: регулировка дверей своими силами
Ваз 2109 регулировка дверей
Ваз 2109 регулировка дверей – данная процедура, порой, бывает очень важна и автомобилист должен уметь самостоятельно с этим делом справляться. На Ваз 2109 регулировка двери часто нужна бывает после того, как автомобиль попадает в ДТП, вследствие чего смещаются заводские настройки.
Случается и так, что владелец решает заменить дверь, поврежденную во время аварии, но новая никак не сядет на место без зазоров и перекосов. В таком случае грамотная регулировка дверей поможет все исправить.
Как отрегулировать передние двери
Замок передней левой двери ваз 2104: 1 — рычаг внутреннего привода замка; 2 — пружина рычага блокировки замка; 3 — рычаг наружного привода; 4 — тяга выключателя замка; 5 — тяга кнопки блокировки замка; 6 — скоба; 7 — кнопка блокировки замка; 8 — поводок тяги наружного привода; 9 — наружная ручка замка; 10 — выключатель замка; 11 — пружина сухаря; 12 — сухарь фиксатора; 13 — ротор замка; 14 — тяга наружного привода; 15 — корпус фиксатора замка; 16 — храповик замка; 17 — пружина центрального валика; 18 — валик выключения замка; 19 — центральный валик; 20 — рычаг блокировки замка; 21 — тяга внутреннего привода замка
На кузове «девятке» в дверном проеме установлен специальный фиксатор, который отвечает за правильное закрывание дверей и регулирование зазоров при ее закрытии. Изменение положения фиксатора может здорово повлиять на то, как будет закрываться дверь и какие, при этом, будут зазоры. Перед началом регулировки дверь открывается и фиксатор ослабляется. Не нужно выкручивать болты до конца. Достаточно того, что фиксатор начнет свободно перемещаться относительно кузова.
Внизу перечислены все проблемы с дверью и способы их устранения.
Бесшумные замки и их установка
Бесшумные замки для «девятки»
Примечание. К примеру, на автомобилях Приора и Калина задействована другая конструкция замков дверей. Они спрятаны внутрь двери, а запирающийся язычок замка покрыт специальным износостойким материалом, наподобие полиуретана.
Чтобы устранить этот ляп производителей и модернизировать двери, надо приобрести отечественного производства бесшумные замки.
Установка бесшумных замков
После такой модернизации надо не забыть отрегулировать двери, как следует, по инструкции (подробно выше). В процессе работ своими руками не помешает посмотреть тематический видео обзор, фото – материалы и схемы.
Цена самостоятельной процедуры будет совсем минимальной, ведь надо будет только купить бесшумные замки.
На автомобиле ВАЗ-2109, да и не только на этой модели, одной из необходимых процедур является регулировка дверей. Каждый владелец машины должен уметь справиться с этим процессом самостоятельно, не прибегая к услугам автосервиса. Некорректное закрывание и открывание дверей в автомобиле может быть связано с тем, что машина попала в аварию. В ряде случаев после серьезных ДТП не обойтись одной регулировкой. Когда требуется замена вышедших из строя дверей, очень важен грамотный подход, поскольку не всегда новые элементы кузова «садятся» без проблем – их необходимо регулировать.
Замена замка задней двери
Процесс начинается с раскрутки обшивки дверной карты. Далее по инструкции:
Когда цилиндр будет раскручен, станет ясно: требуется смазка, замена деталей, сердцевины или полностью замка. После извлечения водитель может поставить новую деталь. Чтобы сменить замок полностью, откручиваются удерживающие болты. Установка другого механизма проводится в аналогичном порядке.
При желании можно переделать прибор. Например, собрать из двух старых – один новый.
Установка бесшумных замков
Замки для дверей «девятки», как правило, отличаются специфическим звуковым сопровождением при открывании и закрывании. Проблема в конструкции замка – полностью металлическая конструкция, которая к тому же фиксируется с наружной стороны двери, при открывании и закрывании издаёт малоприятное лязганье. Открыть или закрыть такой замок бесшумно невозможно. Исправить ситуацию можно – установив усовершенствованные замки, запирающий язычок которых покрыт долговечным и износостойким полимером. К слову, именно такие впервые на автомобилях ВАЗ массово начали устанавливаться на Лада Приора и Лада Калина. А вот владельцам «девяток», желающим комфорта в этом вопросе, придётся самим позаботиться о бесшумном замке.
Для работы потребуется ударная отвёртка, а также WD-40 (без проникающей жидкости с этой работой справиться невозможно).
После извлечения первого болта крепления в полученное отверстие необходимо установить гвоздь, шпильку или кусок проволоки, которые бы удерживали сам замок. В противном случае вы рискуете «потерять» его в двери.
После того, как все болты выкручены, старый замок извлекается, устанавливается новый. Главное – тщательным образом закрутить все болты. Для этого также потребуется ударная отвёртка. В противном случае автомобиль оказывается уязвим.
Вполне возможно, что после замены замка потребуется дополнительная регулировка двери, однако это вы уже умеете делать.
Начну с водительской двери. Тут всё просто. Менять я там ничего не стал, кроме пальца-фиксатора двери, т.к. его замок самой двери довольно сильно «подьел». По поводу петель, я открутил полностью дверь и нижнюю петлю подогнул в сторону задних колёс. Фиксатор теперь не будет «есть» так быстро, и при закрытии теперь дверь не подпрыгивает. Хотя дверь еще просится подломить обе петли в ту же сторону. Так как между задним крылом и задней дверью зазор ровный; между передней дверью и задней зазор
Добро пожаловать!
Хотите научиться правильно заменять замок крышки багажника? Если да! То в таком случае мы специально для вас подготовили статью, прочтя которую вы сможете с легкостью заменить замок багажника на автомобилях семейства «Самара». Длительность замены замка багажника у вас составит в районе 10-15 минут, а если же эту работу вы делаете не впервые, тогда и за 3-5 минут управитесь. Весь ход работы будет в фотографиях, благодаря чему вам будет все очень понятно.
Краткое содержание:
ВАЗ 2109: заклинил замок двери — как исправить
ВАЗ 21093 дверной замок
ВАЗ 2109 дверные замки предназначены для сохранности автотранспорта. От того насколько они надежно работают, зависит не только безопасность автомобиля, но и уверенность его владельца, что все останется на своих местах при отсутствии хозяина.
В статье предлагается познакомиться с вопросом ремонта устройства своими руками в случае его заклинивания.
Как выравнивается дверь автомобиля ВАЗ 2109
Один из способов выравнивания дверей — использование болта.
Для этого:
Существует специальная инструкция по ремонту двери при ее провисании, когда увеличился зазор между дверями и кузовом автомобиля.
Для этого:
Совет: При замене пальца в дверных петлях ВАЗ2109 можно использовать клапан автомобиля ВАЗ классики, без внутреннего наполнения.
Ремонт петель на дверях ВАЗ 2109
Совет: Нельзя сильно затягивать элемент, стержень должен иметь легкое защемление, нужно оставить на сварку небольшой зазор.
Самым надежным, но и не достаточно легким способом является на автомобиле ВАЗ 2109 замена дверных петель. В любом случае вариант ремонта дверных петель зависит от степени их износа и провисания самой двери.
«Девятка» и устройство дверного замка
Теоретически, механизм замка можно разделить на 3 части: ручка с личинкой и кнопкой, основной механизм, внутренняя ручка двери. Все узлы и соединения между ними показаны на схеме.
Узел под обозначением «2» выглядит так.
К нему, то есть к этому узлу подходят 4 тяги. Две из них соединены с внешней ручкой, и чтобы её демонтировать, тяги отсоединяют.
Если внутри двери электрическая проводка отсутствует, перед выполнением ремонта можно не отключать АКБ.
В иных случаях, то есть когда установлены электрические стеклоподъёмники или блокираторы, АКБ обязательно отключают. Для этого, как многие знают, достаточно снять «минусовую» клемму. Значит, перед ремонтом замков в первую очередь открывают капот, а не двери. Кто нарушит подобное требование, в лучшем случае будет менять сгоревшие предохранители.
Убрать провисание дверей с помощью шайб
Потребуется приготовить несколько шайб с наружным диаметром 20мм и диаметром отверстия 10мм. Шайбы должны быть разной толщины, чем больше толщина шайбы, тем большее провисание двери она устранит. Для сильно провисшей двери может подойти шайба толщиной 1,5мм, а для немного провисшей около 1мм.
Чтобы подложить шайбу потребуется подложить под дверь брусок, а затем:
Этот простой и проверенный способ иногда нет возможности применить на практике. Иногда, открутить нужный болт не получается даже ударной отверткой, в этом случае можно рассмотреть еще один метод:
