Замена предохранителей Datsun Mi-Do с 2014 года
4. Замена предохранителей
Местоположение блока предохранителей
Для получения доступа к блоку предохранителей потяните за нижний левый край крышки и освободите ее левый угол (1). Затем поднимите центральную часть (2) и правые углы (3) и (6), верхнюю часть (4) и (5) и снимите крышку. Установка крышки производится в следующем порядке: защелкните правые фиксаторы крышки (6) и (3), затем нижние фиксаторы (2) и (1), потом верхние фиксаторы (4) и (5). Проверьте плотность прилегания фиксаторов крышки к металлическим защелкам на панели управления.
Номинал предохранителя указан на нем самом, а номер – на корпусе блока.
При повторной установке крышки блока следите за тем, чтобы разъем жгута надежно прилегал к выключателю электропривода замка крышки багажника и отсутствовало защемление проводов.
При частом перегорании предохранителя обратитесь на сервисную станцию официального дилера DATSUN для поиска причины неисправности.
При замене предохранителей используйте новые предохранители только того типа, что рекомендован для вашего автомобиля, и только тех изготовителей, которые получили одобрение компании DATSUN и имеют номинал согласно приведенной ниже таблице.
Использование предохранителей номинала, отличного от указанного, запрещено, поскольку может привести к отказу электрооборудования и пожару.
| № предохранителя | Номинал, А | № защищаемой цепи | Наименование защищаемой цепи |
| F1 | 15 A | 1 | Катушки зажигания |
| 2 | Форсунки | ||
| 3 | Цепь системы управления двигателем (Cl. 15) | ||
| 4 | Реле вентилятора охлаждения двигателя х 3 шт. | ||
| F2 | 25 A | 1 | Цепь питания блока управления системами кузова |
| 2 | Блок водительской двери | ||
| F3 | 15 A | 1 | Цепь питания блока управления автоматической коробкой передач |
| 2 | Привод блока автоматической коробки передач | ||
| F4 | 15 A | 1 | Цепь питания блока управления подушками безопасности |
| F5 | 7,5 A | 1 | Приборная панель |
| 2 | Цепь системы управления двигателем (Cl. 15) | ||
| 3 | Электромеханический рулевой усилитель | ||
| 4 | Датчик тормозной системы | ||
| 5 | Датчик скорости | ||
| 6 | Селектор АКП | ||
| 7 | Переключатель очистителя ветрового стекла | ||
| 8 | Реле подогрева заднего стекла | ||
| 9 | Реле подогрева ветрового стекла х 2 шт. | ||
| 10 | Подогрев сидений | ||
| 11 | Разрядное реле | ||
| 12 | Центральный блок управления системами кузова | ||
| F6 | 7,5 A | 1 | Реле фонарей заднего хода |
| 2 | Цепь питания блока управления автоматической коробкой передач | ||
| F7 | 7,5 A | 1 | Клапан адсорбера |
| 2 | ДМРВ | ||
| 3 | Датчик фаз | ||
| 4 | Датчик кислорода х 2 шт. | ||
| F8 | 25 A | 1 | Подогрев заднего стекла |
| 2 | Подогрев наружных зеркал | ||
| F9 | 5 A | 1 | Правый задний габаритный огонь |
| F10 | 5 A | 1 | Левый задний габаритный огонь, подсветка номерного знака |
| 2 | Подсветка кнопок | ||
| F11 | 5 A | 1 | Задний противотуманный фонарь |
| F12 | 10A | 1 | Правая фара ближнего света |
| 2 | Электрический корректор правой фары | ||
| F13 | 10 A | 1 | Левая фара ближнего света |
| 2 | Электрический корректор левой фары | ||
| F14 | 10 A | 1 | Правая фара дальнего света |
| F15 | 10 A | 1 | Левая фара дальнего света |
| F16 | 10 A | 1 | Правая противотуманная фара |
| F17 | 10 A | 1 | Левая противотуманная фара |
| F18 | 20 A | 1 | Подогрев передних сидений |
| 2 | Прикуриватель | ||
| F19 | 7,5 A | 1 | Блок управления ABS/ESC |
| F20 | 15 A | 1 | Звуковой сигнал |
| F21 | 10 A | 1 | Топливный насос |
| F22 | 15 A | 1 | Омыватель ветрового стекла |
| 2 | Омыватель заднего стекла | ||
| 3 | Стеклоочиститель заднего стекла | ||
| F23 | 5 A | 1 | Цепь питания приборной панели |
| 2 | Диагностический разъем | ||
| F24 | 7,5 A | 1 | Компрессор кондиционера |
| 2 | Блок управления автоматической системой климат-контроля | ||
| F25 | 7,5 A | 1 | Датчик педали тормоза |
| F26 | 25A | 1 | Электронные клапаны ABS/ESC |
| F31 | 30 A | 1 | Центральный блок управления системами кузова |
| 2 | Сигнализация дальним светом фар | ||
| 3 | Мотор-редуктор стеклоочистителя | ||
| F32 | 30 A | 1 | Электровентилятор отопителя |
| 2 | Блок управления автоматической системой климат-контроля | ||
| FF1 | 50 A | 1 | Подогрев ветрового стекла |
| FF2 | 60 A | 1 | Предохранитель между генератором и аккумуляторной батареей |
| FF3 | 60 A | 1 | Предохранитель между генератором и аккумуляторной батареей |
| FF4 | 40 A | 1 | Электровентиляторы отопителя х 2 шт. |
| FF5 | 50 A | 1 | Электромеханический рулевой усилитель |
| FF6 | 40 A | 1 | Электропривод обратного насоса ABS |
Набор предохранителей может варьироваться в зависимости от исполнения автомобиля. Указаны лишь наиболее часто используемые предохранители. Наименования и номиналы предохранителей могут варьироваться. Для получения дополнительной информации обращайтесь в сервисный центр официального дилера DATSUN.
Обозначение предохранителей и реле на Datsun on-Do и mi-Do
Блок предохранителей – этот элемент в компоновке авто значит очень многое. Электрика моделей Датсун, как и любого бюджетного авто, не слишком сложна. Однако и с ней могут возникнуть неполадки. А предохранители вполне могут стать источником проблем. Следовательно, владельцу рекомендуется хотя бы в целом иметь представление о них.
Блок предохранителей со снятой крышкой.
Где на Датсун расположен блок предохранителей и реле?
Добраться до блока предохранителей можно непосредственно в салоне авто. Для этого требуется снять крышку – сначала необходимо потянуть за нижний, левый край крышки и освободить ее угол (левый). Далее усилие прилагается к центральной, правой и верхней частям, причем последовательно.
Порядок демонтажа крышки блока предохранителей, расположенного в салоне
Расположение предохранителей в моторном отсеке Датсун
Схема предохранителей на Датсун
Иногда предохранители требуется менять. Делать это несложно. Главное – точно учитывать тип детали, а также использовать исключительно те, что предназначены именно для Вашего ми-До и соответствуют указанному номиналу, который можно проверить на нем, тогда как номер – на корпусе самого блока. Иначе не исключено и возгорание авто. Провести замену несложно, если ориентироваться на представленную таблицу:
| № предохранителя | Номинал (А) | Наименование защищаемой цепи |
| F1 | 15A | Катушки зажигания |
| Форсунки | ||
| Цепь системы управления двигателем | ||
| Реле вентилятора охлаждения двигателя х 3 шт. | ||
| F2 | 25A | Цепь питания блока управления системами кузова |
| Блок водительской двери | ||
| F3 | 15A | Цепь питания блока управления автоматической коробкой передач |
| Привод блока автоматической коробки передач | ||
| F4 | 15A | Цепь питания блока управления подушками безопасности |
| F5 | 7,5A | Приборная панель |
| Цепь системы управления двигателем (Cl. 15) | ||
| Электромеханический рулевой усилитель | ||
| Датчик тормозной системы | ||
| Датчик скорости | ||
| Селектор АКП | ||
| Переключатель очистителя ветрового стекла | ||
| Реле обогревателя заднего стекла | ||
| Реле обогревателя ветрового стекла х 2 шт. | ||
| Обогрев сидений | ||
| Разрядное реле | ||
| Центральный блок управления системами кузова | ||
| F6 | 7,5A | Реле фонарей заднего хода |
| Цепь питания блока управления автоматической коробкой передач | ||
| F7 | 7,5A | Клапан адсорбера |
| ДМРВ | ||
| Датчик фазы | ||
| Кислородный датчик х 2 шт. | ||
| F8 | 25A | Обогреватель заднего стекла |
| Обогреватель наружных зеркал | ||
| F9 | 5A | Правый задний габаритный огонь |
| F10 | 5A | Левый задний габаритный огонь, подсветка номерного знака |
| Подсветка кнопок | ||
| F11 | 5A | Задний противотуманный фонарь |
| F12 | 10A | Правая фара ближнего света |
| Электрический корректор правой фары | ||
| F13 | 10A | Левая фара ближнего света |
| Электрический корректор левой фары | ||
| F14 | 10A | Правая фара дальнего света |
| F15 | 10A | Левая фара дальнего света |
| F16 | 10A | Правая противотуманная фара |
| F17 | 10A | Левая противотуманная фара |
| F18 | 20A | Подогрев передних сидений |
| Прикуриватель | ||
| F19 | 7,5A | Блок управления ABS/ESC |
| F20 | 15A | Звуковой сигнал |
| F21 | 10A | Топливный насос |
| F22 | 15A | Омыватель ветрового стекла |
| Омыватель заднего стекла | ||
| Стеклоочиститель заднего стекла | ||
| F23 | 5A | Цепь питания приборной панели |
| Диагностический разъем | ||
| F24 | 7,5A | Компрессор кондиционера |
| Блок управления автоматической системой климат-контроля | ||
| F25 | 7,5A | Датчик педали тормоза |
| F26 | 25A | Электронные клапаны ABS/ESC |
| F31 | 30 A | Центральный блок управления системами кузова |
| Сигнализация дальним светом фар | ||
| Мотор-редуктор стеклоочистителя | ||
| F32 | 30 A | Электровентилятор отопителя |
| Блок управления автоматической системой климат-контроля | ||
| FF1 | 50 A | Подогрев ветрового стекла |
| FF2 | 60 A | Предохранитель между генератором и аккумуляторной батареей |
| FF3 | 60 A | Предохранитель между генератором и аккумуляторной батареей |
| FF4 | 40 A | Электровентиляторы отопителя х 2 шт. |
| FF5 | 50 A | Электромеханический рулевой усилитель |
| FF6 | 40 A | Электропривод обратного насоса ABS |
Если же предохранители у Датсун перегорают слишком часто, то это повод для немедленного обращения на сервис.Сборка аналогична демонтажу крышки, только ставить ее необходимо с правого угла, затем переходить к нижним фиксаторам и лишь потом — верхним.
А вот более наглядно об этой процедуре можно посмотреть в данном видеосюжете:

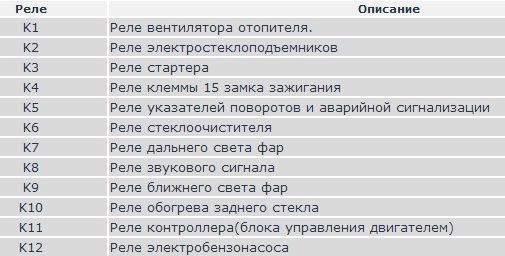

Схема предохраниетелей и реле Датсун/Гранта
Запись для себя. Для комплектаций Trust/Access
Взято отсюда
Комплектация trust3 все релюхи на месте, ЦБКЭ видимо нет, да и слава богу!
Datsun on-DO 2014, двигатель бензиновый 1.6 л., 87 л. с., передний привод, механическая коробка передач — электроника
Машины в продаже
Datsun on-DO, 2017
Datsun on-DO, 2017
Datsun on-DO, 2018
Datsun on-DO, 2018
Комментарии 24
Правый отказался работать
насколько помню, там общий пред на блок стелоподъёмников…
Подскажите где предохранители стекло подъёмников находятся, не могу найти((((
Тачка 2018 года, недавно загорелся ключ мимо на приборка, перестали работать кнопки открывается стекол и подсветка салона. Так я и не понимаю, то-ли это сам иммо, то ли его реле, то ли мозги промокли
Так это от Гранты, там разница есть вот на Datsun datsun-do.ru/viewtopic.php?pid=14535#p14535
У меня траст-2 я хотел сделать чтоб стеклоподьемники работали без зажигания и реле от них так и не нашел порыв интернет выяснилось что если нет реле значит стоит цбкэ также не нашел реле поворотников что подтвердило мои опосения
А зачем вы это именно мне написали? По ссылке выше даже указаны номиналы предохранителей с ЦБКЭ и без него.
Извиняюсь писал с телефона я это к тому что на трастах тоже есть цбкэ
У меня траст-2 я хотел сделать чтоб стеклоподьемники работали без зажигания и реле от них так и не нашел порыв интернет выяснилось что если нет реле значит стоит цбкэ также не нашел реле поворотников что подтвердило мои опосения
хз, у меня есть это реле
Поправочку только внеси что это для комплектаций акцес и траст. В дримах на монтажном блоке отсутствуют реле повторителей и стеклоочистителей. Их функции вынесены в цбкэ
у меня траст 2 и тоже этого нет как и реле стеклоподьемников
Значит надо выяснить с какой комплектации они в цбкэ вынесены. Может во всех
мне кажется у трастов всех вынесено в цбкэ
Надо у владельцев этих комплектаций спрашивать
у меня траст 3. Надо бы проверить.
Я так с заменой ламп повторителей на светодиодные обманулся. Думал заменю на спец релюшку и нормально моргать будут, сунулся а реле нету 🙂
БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ
Datsun on-Do, me-Do. БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ
Плавкие предохранители и реле включения электрооборудования установлены в монтажных блоках.
Монтажный блок предохранителей в моторном отсеке: EF1 — обогрев ветрового стекла (50А); EF2 — предохранитель цепи генератора (60А); EF3 — предохранитель цепи генератора (60А); EF4 — электровентиляторы системы охлаждения двигателя (40А); EF5 — атектроусилитель рулевого управления (50А); EF6 — антиблокировочная система тормозов (40А)
Примечание. Количество и расположение предохранителей может отличаться в зависимости от комплектации автомобиля.
Монтажный блок предохранителей и реле установлен в панели приборов с левой стороны.
Монтажный блок предохранителей и реле панели приборов: 1-1$ — реле; 17 — пинает для извлечения предохранителей; 18 — пинцет для извлечения реле; 19 — запасные предохранители F27-F30; 20 — рабочие предохранители F1-F26, F31, F32
Примечание. На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами на внутренней стороне накладки панели приборов, которая закрывает место установки предохранителей. Там же для предохранителей указана сила тока. Слева от блока могут быть установлены дополнительные реле.
Предохранители и защищаемые цепи
Электронный блок управления двигателем, реле электровентилятора системы охлаждения двигателя, топливные форсунки, катушки зажигания
Блок управления электрооборудованием, блок управления стеклоподъемниками, приводом зеркал и центральным замком
Блок управления АКП, автоматическая коробка передач
Блок управления подушками безопасности
Блок управления двигателем, щиток приборов, электроусилитель рулевого управления, датчик педали тормоза, датчик скорости, селектор выбора режима работы АКП, переключатель переднего стеклоочистителя, реле включения обогрева заднего стекла, реле включения обогрева ветрового стекла, реле включения обогрева сидений, дополнительное реле, блок управления электрооборудованием
Фонарь света заднего хода, блок управления АКП
Клапан продувки адсорбера, датчик массового расхода воздуха, датчик положения распределительного вала, датчики концентрации кислорода
Обогрев заднего стекла, обогрев наружных зеркал заднего вида
Лампы габаритного света с правой стороны автомобиля
Лампы габаритного света с левой стороны автомобиля, фонари освещения номерного знака, подсветка клавиш и кнопок выключателей
Задний противотуманный свет
Лампа ближнего света правой блок-фары, мотор-редуктор электрокорректора правой блок-фары
Лампа ближнего света левой блок-фары, мотор-редуктор электрокорректора левой блок-фары
Лампа дальнего света правой блок-фары
Лампа дальнего света левой блок-фары
Правая противотуманная фара
Левая противотуманная фара
Обогрев передних сидений, прикуриватель
Блок управления ABS/ESC
Омыватель ветрового стекла, омыватель заднего стекла, задний стеклоочиститель
Щиток приборов, диагностический разъем
Муфта компрессора кондиционера, блок управления климатической установкой
Датчик педали тормоза
Блок управления электрооборудованием, световая сигнализация (дальний свет), мотор-редуктор стеклоочистителя
Электровентилятор климатической установки, блок управления климатической установкой
Реле электровентилятора системы охлаждения двигателя К1
Реле включения блокировки дверей К2
Дополнительное реле 15/1 (50А)
Реле включения стеклоочистителя Кб
Реле включения дальнего света фар К7
Реле включения звукового сигнала К8
Реле включения ближнего света фар К9
Реле включения обогрева заднего стекла К10
Главное реле системы управления двигателем К11
Реле топливного насоса К12
Реле электровентилятора системы охлаждения двигателя 3 К13
Реле включения обогрева ветрового стекла 1 К14
Реле включения обогрева ветрового стекла 2 К15
Реле компрессора кондиционера К16
Примечание. При замене предохранителей следует руководствоваться условными обозначениями на крышке монтажного блока.
Перед заменой предохранителя необходимо определить и устранить причину его перегорания. Во избежание выхода из строя элементов электрооборудования нельзя устанавливать предохранители с увеличенным номиналом или самодельные.
1. Подготавливаем автомобиль к выполнению работы и выключаем зажигание (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Потянув, снимаем накладку панели приборов.
5. Сжимаем пинцетом корпус предохранителя и вынимаем предохранитель из блока.
8. Устанавливаем новое реле аналогичного типа.
9. Для замены предохранителей в моторном отсеке отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи.
10. Снимаем крышку блока предохранителей.
Видео по теме «Datsun on-Do, me-Do. БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ»
Замена предохранителя F5 Datsun on DoЗамена реле поворотников на Datsun on Do
