Особенности применения перемычек для газобетона: чем лучше перекрыть проём

Там, где в стенах предусматриваются проёмы под установку дверных и оконных блоков, вышележащие ряды кладки лишаются опоры, и чтобы обеспечить надёжное основание для продолжения работ, устраивают перемычки. Так в строительстве называют элементы балочного или арочного типа, воспринимающие нагрузки от вышерасположенных конструкций. В стенах, возводимых из газоблока, в проем может устанавливаться как перемычка из газобетона в заводском исполнении, так и применяться другие виды конструкций. Какие именно способы перекрывания проёмов можно использовать и что влияет на их выбор, расскажем далее.

Газобетонные перемычки — что это

Приступая к строительству дома из газосиликатных блоков, вполне логично для перекрытия проёмов использовать армированные газобетонные перемычки. Многие производители предлагают их ассортимент наряду со ставшими уже привычными U-образными блоками.

Это армированные балки различных размеров, усиление которых произведено профильными стержнями из стали с антикоррозийным покрытием диаметром 8 мм. Они обладают всеми достоинствами газобетона: стойкостью к биологическим воздействиям и возгоранию (не теряют целостности не менее 6 часов), экологичностью, низкой теплопроводностью и длительным сроком службы. Точность геометрических параметров даёт возможность монтировать изделия на тонкослойный клей.

По размерам газобетонные перемычки разработаны так, чтобы их можно было комбинировать для толстостенной кладки. Например, стену в 500 мм можно перекрыть двумя брусками 300+200 мм. Максимальная длина балок достигает 3000 мм, что позволяет перекрывать проёмы шириной до 2600 мм.

Изготавливают перемычки газобетонные по ГОСТ 13015*2012.

Размеры перемычек и их ориентировочная стоимость

Каждый производитель решает сам, какой набор типоразмеров предложить потребителю. Знакомимся с ассортиментом трёх, самых известных марок изделий из газобетона

Ytong

Обширный ассортиментный ряд армированных газобетонных перемычек предлагает Ytong. В продаже есть изделия этого бренда с двумя типами сечения: плитные, высотой 124 мм, и брусковые, высотой 250 и 300 мм.

Bonolit

Несколько лет назад компания Bonolit анонсировала продукт под маркой Poritep, изготавливаемый по технологии автоклавного твердения. Газобетонные перемычки Поритеп производят из конструкционного бетона плотностью 600 кг/м³, класса В3,5 и морозостойкостью не менее 75 циклов.

Армированные газобетонные перемычки этого производителя имеют несколько другие размеры:

Известный в Европе производитель газобетона Н+Н, имеющий филиал и в нашей стране, предлагает свой набор типоразмеров армированных перемычек:

Особенности монтажа готовых изделий

Любая перемычка должна монтироваться с заходом вглубь обоих простенков на 20-30 см (в зависимости от длины изделия). Чтобы не допустить возможные ошибки при монтаже, необходимо, чтобы:

Важно! Чтобы не снизить несущую способность изделия, его нельзя пилить, сверлить или штробировать.

Другие разновидности перемычек

Самыми удобными для монтажа являются готовые перемычки из армированного газобетона – то есть, из того же материала, что и основная стена. Тем не менее, есть немало ситуаций, когда приходится отдать предпочтение другому варианту. Например, когда на внешних стенах есть панорамные окна, или на внутренних проёмы шире 3-х метров. Ведь газобетонные перемычки длиной 4000 мм не изготавливают, а перекрыть проём надо. Смотрим, какие конструктивные варианты для этого можно использовать.

Перемычки из U-образных блоков

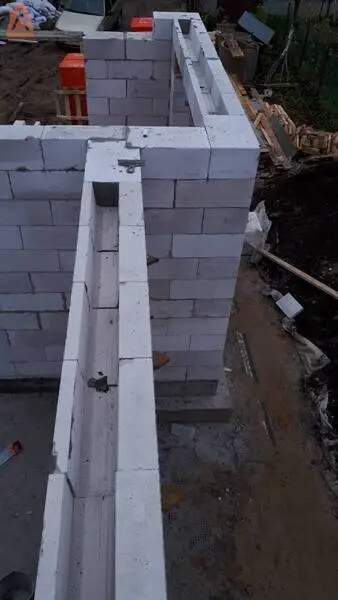

Для перекрытия проёмов отлично подходят и газобетонные блоки с фигурным сечением (в виде букв П или U). Их полки могут иметь как одинаковую, так и разную толщину. Второй вариант используется для монтажа на внешних стенах. Более толстая стенка предусмотрена для защиты от промерзания замоноличенного во внутренней полости армокаркаса, поэтому при монтаже она должна быть обращена в сторону фасада.

Конкретная толщина полочек U-блока зависит от его общей ширины. Если она составляет 400 мм, то одна стенка будет иметь толщину 75 мм, а другая – 145 мм. При уменьшении ширины блока и эти параметры соответственно уменьшаются. У изделий, предназначенных для устройства перемычек на внутренних стенах и перегородках с дверными проёмами, обе стенки блока будут одинаковыми. Толщина горизонтальной части изделия составляет 60 или 70 мм.

Общие параметры лотков (длина, высота, ширина) соответствуют размерам полномерных изделий для кладки. С их помощью можно перекрывать проёмы шириной до 3 м.

Как сделать и установить газобетонные перемычки

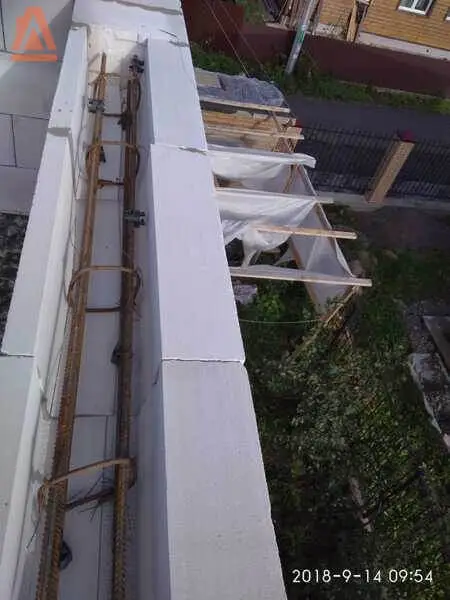

Газобетонная перемычка, сооружаемая из U-блоков, устанавливается в таком порядке:

Продолжать работы – то есть, выполнять кладку выше перемычки, можно, когда она наберёт половину проектной прочности. Летом, при 20 градусах тепла, это произойдёт уже на третьи сутки.

Железобетонные

Заводские перемычки из железобетона тоже могут быть использованы для перекрытия проёмов в ячеистобетонных стенах. Однако это не лучшее решение по нескольким причинам:

Возникает резонный вопрос: к чему такие сложности, если установка газобетонных перемычек, цена которых гораздо ниже, решает все обозначенные выше проблемы?

Из монолитного бетона

Всё, что говорилось о заводских железобетонных перемычках, можно отнести и к монолитным. Поэтому, при возведении домов из ячеистых бетонов, к этому способу перекрывания проёмов прибегают только когда требуется придать проёму нестандартную форму, или его ширина превышает длину готовых изделий, которые можно найти в продаже.

На внешних стенах высокую теплопроводность тяжёлого бетона придётся компенсировать. Это возможно только за счёт внешнего утепления всего фасада, и если оно не предусмотрено, такие перемычки лучше не делать. Если и формировать монолит, то бетон лучше изготавливать не на щебневом заполнителе, а на пенополистироле или полимерной фибре. Залогом качественной перемычки здесь является правильно выполненная опалубка, которую собирают из досок или листового материала. В остальном процесс изготовления от вышеописанного не отличается.

Металлические профили

При ширине проёма менее 120 см и высоте кладки над проёмом не более 80 см, допускается обходиться вообще без перемычки. Её роль в данном случае может сыграть уголок, уложенный с опиранием на уступы в стенах в два ряда (по внутреннему и наружному контуру). Для небольших проёмов уголок обычно берут с шириной полки 50 мм. Как вариант, можно использовать и стержневую арматуру АIII диаметром 10 мм. Чтобы уберечь металл от коррозии, его предварительно окрашивают.

На заметку: Даже если проем перекрывает не железобетонная балка, а отрезки металлопрофиля, зоны кладки основной стены в подперемычечной зоне и под подоконником всё равно необходимо армировать.

Порядок действий при устройстве подобной перемычки такой:

Заключение

Источник

Все о перемычках для стен из газобетонных блоков: виды, расчет, устройство

Перемычка, устанавливаемая на технологических проемах стен из газобетона способствует равномерному распределению напряжения и в ходе строительства, и в процессе обслуживания дома.

Правильный выбор такой конструкции происходит на стадии проектирования, при этом учитывается толщина стен, габариты проема и исходный материал для усиления балки.

Что это такое?

Это строительные балки прямоугольного сечения с расположенной стальной арматурной конструкцией внутри, предварительно обработанной антикоррозийным раствором. Пространство между арматурным скелетом заполняется различными наполнителями.

Требования к газоблочным перемычкам:

Требования ГОСТ и СНиП

Поскольку балки на проемы в газобетонных стенах устанавливаются из разных материалов, имеется несколько нормативных документов, которые регламентируют их производственное качество и технологию монтажа.

Основные выпуски ГОСТ и СНиП для создания перемычек в стенах из газоблоков:

Требованиями нормативной документации устанавливаются вид конструкции, размеры и маркировку балок, а также технологию производства и монтажа.

Так железобетонные конструкции подразделяются на несколько базовых типов ПП/ПБ/ПГ/ПФ, где первая «П» обозначает тип изделия — перемычку:

Опирание на конструкции из газобетона

Это нормативное требование обеспечивает надежность стеновой конструкции и зависит от типа перемычки:

Какие существуют разновидности?

Как правило, застройщик приобретает готовые перемычки для стен, но можно их выполнять самостоятельно монолитными с применением арматурного каркаса. Наиболее часто в качестве готовых перемычек проемов в стенах из газоблоков применяются:

U-образные балки дают возможность рассредоточить нагрузку от плит перекрытия. Это современные виды блоков, выпускаемых на специализированном оборудовании.

Газобетонные перемычки с прямоугольным сечением применяют в домах не выше 2-х этажей, они также выпускаются по расчетным типоразмерам окон и дверей и необходимой прочностью, в зависимости от габаритов стен.

Деревянные балки в газобетонных стеновых проемах применяются намного реже, при этом обязательным условием должно быть деревянное перекрытие и предварительная тщательная обработка древесины: высушенная и пропитанная антисептиком.

У такой балки существуют и серьезные недостатки: склонность к гниению и повышенная деформация размеров, под воздействием природных факторов.

Металлические профили (уголки) обладают самыми высокими несущими характеристиками и ускоренным монтажом. Сечение металлопрофиля может быть различным. Большой пролет перекрывается двутавром с опиранием не менее 250 мм.

Дополнительно. К недостаткам металлопрофиля можно отнести их повышенную коррозионную активность, необходимость выполнения монтажных пазов и дополнительное утепление конструкции.

Можно сделать вывод, что лучше всего подойдет металлический уголок (профиль) для создания перемычек в стенах из газобетонных блоков, но какие именно варианты выбирать — решать каждому застройщику придется самостоятельно на основании анализа преимуществ и недостатков, учета особенностей проекта здания.

Как рассчитать?

Расчет перемычек подразумевает определение их размеров, площади опирания, вида конструкционного материала и технологии установки.

Все эти данные получают в процессе выполнения проекта строительство дома при расчете стен и технологических проемов для окон и дверей.

При этом должна учитываться нагрузка от всех несущий конструкций, согласно требованиям СНиП. В процессе расчетов определяют высоту кладки, веса перекрытия и временные нагрузки на перекрытие над перемычкой и сравнивают ее с расчетными характеристиками.

Над окнами

Например, выбирая перемычку для оконного проема шириной 1,0 м в несущей газобетонной стене 380 мм выбирают конструкцию 800 кг/м.

Исходные данные:

Над дверью

Для дверного проема параметры перемычки рассчитывают по приложенной нагрузке, что объединяет в себя:

При выборе типоразмера учитывают ширину балки, которая должна быть равной толщине перегородки, а высоту определяют по ее несущей способности. Для газоблоков линия залегания балки должна быть не ниже 250 мм.

Необходимая длина перемычки над проемом двери в 1 м, будет равна: 1+2×0,25=1.5, по альбомам готовых решений перемычек выбирают ближайший типоразмер изделия.

Что потребуется для установки?

Для установки перемычки над технологическими проемами в газобетонных стенах потребуется инструмент, который используется для кладки или демонтажа газобетонных конструкций:

Для установки перемычки над проемом в стене из газобетонных блоков используют такие стройматериалы: монтажная пена, штукатурная смесь, арматура и арматурная конструкция, если балка готовится на месте монолитной, цемент и песок и клей для создания тонких швов.

Описание процесса монтажа своими руками

На практике установка стандартных перемычек для газобетонных стен не отличается между собой, если размеры их выбраны правильно с учетом габаритов стен и технологического проема.

Наиболее популярными у застройщиков в настоящее время являются образные армированные балки. Технология установки U-образных блоков над оконным или дверным проемом:

Возможные сложности

Самые большие сложности у застройщика возникают, когда он принимает решение о самостоятельном изготовлении монолитных балок над длинными до 174 см технологическими проемами в газобетонных стенах. Например, армирующей конструкции потребует дополнительного утепление, а линия упора в ним должна быть не менее 250 см.

U-образные перемычки в несъемной опалубке допускается устанавливать при длине проема до 300 см и линией упора не менее 250 см, которые не нуждаются в утеплении, но имеют высокую цену и их сложно найти в торговой сети.

Важно! Стальная перемычка из металлопрофиля может быть предусмотрена для небольших технологических проемов, когда подобное допускается проектом. Учитывая высокую коррозионную активность металла, перед установкой, поверхность балки должна быть тщательно обработана антикоррозионной краской.

Последствия ошибок возведения и неправильного подбора

При том, что процесс установки перемычек над проемами в газобетонных стенах не является сложным, на практике довольно часто застройщики совершают ошибки:

Неверно установленные и ослабленные перемычки, могут разрушиться под воздействием верхних рядов кладки и раздавить оконный пакет либо дверной блок. Этот процесс может произойти сразу, а может идти медленно, приводя к растрескиванию и постепенному разрушению конструкций дома.

Цены на работы по РФ

Заключение

Перемычка, устанавливаемая над технологическим проемом в газобетонной стене, используется для усиления перекрытий коробки. Используют их в стенах до 4-х этажей и не выше 17 м для несущих стен. Такие конструкции не ограничивается по высоте для любых ненесущих стен. Выбор модели перемычек выполняется в процессе разработки проекта домостроения.

Застройщик должен не только установить проектную модель балки перекрытия, но и выдержать технологию монтажа. В таком случае стены будут способны вынести все несущие нагрузки, а дом прослужит его хозяину много десятков лет.

Источник

Виды перемычек для газобетонных блоков, способы монтажа

Газобетонные перемычки являются деталями, необходимыми для обустройства оконных и дверных проемов в зданиях, которые возводятся из ячеистых блоков.

Изделия предназначены для создания сплошной и прочной опоры над пустотами, равномерного распределения нагрузки на проем, предупреждения провисания и появления трещин.

Технологии использования деталей в частном и массовом строительстве имеют ряд отличий, которые нужно учитывать при проектировании и в процессе возведения здания. Существует несколько разновидностей продукции, имеющих свои особенности.

Заводские решения

Изготовленные в заводских условиях перемычки для газобетонных блоков готовы к монтажу сразу после выгрузки на строительную площадку. Детали представляют собой прямоугольные балки из силикатного ячеистого материала с вмурованным стальным каркасом. Металл обработан специальным составом против коррозии.

Изделия отличаются следующими достоинствами:

Единственным недостатком изделий является их стоимость. Но, учитывая то, что в частных домах небольшое количество внешних проемов и внутренних перегородок, на бюджете строительства этот фактор особо не сказывается.

Готовый вариант армированной газосиликатной перемычки по ГОСТ

Стандарты перемычки из газобетона определяются ГОСТом и затрагивают такие параметры, как размер, удельный вес, устойчивость к морозу и высокой температуре, степень изгибания и прочность.

Цена за единицу товара зависит от его размера и количества жил арматуры. Транспортировка и хранение балок осуществляется в горизонтальном положении с использованием амортизационных прокладок из древесины.

Установка газосиликатных столбиков проводится на специальный состав. Так как стенки ровные, при кладке наносится слой клея толщиной 2-3 мм. Эта особенность позволяет ускорить процесс строительства, уменьшить его бюджет, устранить мостики холода, которые дает цементный раствор.

Конструкция из U-блоков

Сэкономить на материалах можно путем использования сборных конструкций, которые обходятся намного дешевле готовых монолитных аналогов. Таким вариантом является U-образная газобетонная перемычка. Ее достоинство заключается в том, что монтаж можно вести как на стенах, так и на земле, с последующим подъемом и установкой.

Изготовить U-блоки можно и самостоятельно. Для этого на ровном основании укладывается и склеивается между собой несколько камней. После схватывания раствора с помощью болгарки или штробореза делаются пропилы и извлекается лишний материал. Затем проводится армирование и бетонирование заготовки. После сборки она становится тяжелой, для подъема нужно использовать средства механизации.

Железобетонные

ЖБИ отличаются не только высокой прочностью, но и весом. Они рассчитаны на большие нагрузки, устойчивы к влаге, ультрафиолету и перепадам температуры. Железобетонные перемычки представляют собой армированные столбики стандартных размеров. Производители выпускают продукцию, параметры которой соответствуют размерам кирпича или силикатных блоков.

Из-за большой массы для ЖБИ требуется повышенная, по сравнению с газобетонными балками, глубина опирания на стены. Это приводит к приобретению или самостоятельному изготовлению более длинных и тяжелых балок. Как следствие — увеличение срока и бюджета строительства, привлечение грузоподъемной техники.

Столбики отличаются высокой прочностью, для них не требуется особых условий для транспортировки и хранения. Изделия можно складировать под открытым небом, в т. ч. и в местах, где есть вероятность подтопления.

Глубина опирания и максимальная длина проема

Под глубиной опирания понимается расстояние, на которое балка заходит на стену оконного или дверного проема. При возведении зданий строители берут в расчет такие понятия, как максимальная длина перекрываемого просвета и минимальное расстояние опоры. От площади, на которую переносится вес балки, зависит степень сопротивления и сохранности силикатных стен.

Особенность расчета заключается в том, что при малой площади контакта может произойти разрушение блоков, находящихся под нагрузкой. Большая глубина опирания приводит к увеличению сроков и стоимости строительства.

При выборе методики строительства следует помнить, что для газобетона нужно использовать легкие и крепкие крепежные материалы, которые не оказывают на блоки критического давления.

Способы монтажа

Каждый из способов монтажа перемычек имеет свои особенности, положительные и отрицательные стороны.

Для проведения строительства нужно подготовить такой набор инструментов и приспособлений:

Работы следует проводить при сухой и безветренной погоде.

С помощью U-блоков

Изделия легкие, для работы с ними нет необходимости в привлечении подъемного крана. Нужно соблюдать осторожность при подъеме и монтаже: изделие хрупкое и может сломаться при вертикальной нагрузке. На него нельзя становиться, садиться и опираться в процессе установки.

Монтаж проводится в такой последовательности:

После установки перемычки строительство можно продолжать, используя для нанесения клея верхние края лотка.

Армированных перемычек

Использование готовых заводских изделий дает строителям ряд преимуществ. Деталь имеет оптимальное сочетание прочности, гибкости и веса. Внутренний стальной каркас придает балке эластичность, которая ограничивается твердой внешней оболочкой, защищающей стержень от коррозии.

Монтаж выполняется в следующей последовательности:

На уголках или арматурных стержнях

Вариант перекрытия проемов в домах из газосиликатного материала с помощью упора из уголков применяется при обустройстве дверей и узких окон.

При проведении монтажа необходимо соблюдать следующие правила:

В зависимости от толщины стен уголки укладываются по их краям или посередине кладки. Чтобы придать опорам устойчивость, их края можно загнуть вниз и утопить в блоках.

Другим вариантом обустройства перемычек является использование арматуры. Ширина проема в таких случаях не может быть больше 120 см, т. к. пруты обладают высокой гибкостью. Использовать нужно штыри диаметром не меньше 12 мм.

Собрать такую перемычку можно на земле с последующим подъемом на высоту. Выполнять эту работу нужно осторожно, чтобы готовое изделие не треснуло в местах стыков.

Советы и рекомендации

При проведении строительства дома из газосиликатных блоков необходимо учитывать ряд нюансов при планировании и осуществлении монтажа перемычек:

При правильном выборе материала и соблюдении технологии его использования монтаж перемычек не превратится в долгосрочную проблему.
