Размещение окна
Можно добавить окно в стену любого вида или световой люк в контекстную крышу.
Для добавления окна в панель витража сначала следует заменить панель стеной (см. раздел Панели витражей).
| Цель | Действия |
|---|---|
| Изменение ориентации марки. | Установите переключатель в положение «Горизонтально» или «Вертикально». |
| Загрузка дополнительных марок. | Выберите «Марки» (см. раздел Загрузка стиля марки или обозначения). |
| Размещение линии выноски между маркой и окном. | Установите флажок «Выноска». |
| Изменение длины выноски по умолчанию | Введите значение в текстовом поле справа от флажка «Выноска». |
По умолчанию временные размеры указывают расстояния от осевой линии окна до осевых линий ближайших перпендикулярных стен. Сведения об изменении этих параметров приведены в разделе Параметры временных размеров.
Revit
Не удалось извлечь оглавление
Изменение ориентации окна
Вы можете изменить ориентацию окна по горизонтали или по вертикали.
| Цель | Пункт меню |
|---|---|
| Разворот окна по горизонтали | «Развернуть по горизонтали». Этот пункт имеется только для семейств окон, созданных с элементами управления ориентацией по горизонтали. |
| Разворот окна по вертикали | «Развернуть по вертикали». Этот пункт имеется только для семейств окон, созданных с элементами управления ориентацией по вертикали. |
Другой способ: можно щелкнуть на одном из соответствующих элементов управления разворотом («Разворот экземпляра по горизонтали» или «Разворот экземпляра по вертикали»), которые отображаются на чертеже при выбранном окне.

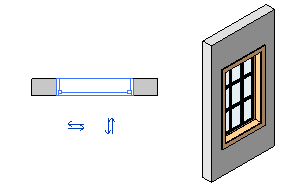

Элементы управления разворотом окна на виде в плане и окно на 3D виде
Revit Architecture: нюансы работы с витражным остеклением
В данной статье мы снимем некоторые вопросы у тех специалистов, которые только начали проектировать стеклянные перегородки в Revit и уже познакомились с инструментом, но в процессе сталкиваются с определёнными проблемами.
Данные параметры отвечают за управление направлением разрезки витража.
Первый важный момент
как вставить объемную дверь в тело витража, чтобы результат получился таким, как он выглядит на рисунке (Рис. 1)
Но есть исключение из правил, когда это можно сделать быстрее, как в случае на картинке. Если у Вас витраж является вставкой в несущую или ненесущую стену, которая будет являться основой для установки любого типа двери, то при наведении и установки на стену, дверь автоматически вырежет витраж под свои габариты и создаст импосты (если данные манипуляции не получаются на плане, перейдите на 3D вид и наведите на основную стену) (Рис. 2). Данный маневр работает и с окнами. Это происходит потому, что витраж, вырезающий стену, является частью основной стены в пространстве.
Второй важный момент
что делать, если при вставке витража в стену не происходит огибания слоев стен в местах вставки (Рис. 3).
Как мы поняли из первого вопроса, стена не воспринимает витраж как чужой элемент другой категории.
Как должна быть настроена стена, представлено ниже (Рис. 6).
Но данный вариант не подходит для высокой детализации.
Как поступить в таком случае? Чтобы правильно отобразить узел как на рисунке (Рис. 7), необходимо разделить нашу стену на два типа:
Витраж будет вставлен в тип стены, являющейся основой (1), а инструмент отверстие «В стене» применим на внешнюю стену – отделку (2). И, повторяя предыдущие шаги, настроим узел соединения.
Важно: оба типа стены не должны быть соединены инструментом «Соединить». Если витраж не вырезает объем стены даже с галочкой «Автоматическое вложение», примените инструмент «Вырезать».
Третий важный момент
как создать разрезку под разными углами
Для начала мы должны понимать, что семейство витражных стен можно сравнить с матрешкой, то есть это семейство, включающее в себя множество вложенных семейств. И с каждым вложенным семейством мы можем работать индивидуально.
Для начала выполним разрезку основного пустого витража. Например, создаем два импоста под уголом 45 градусов (Рис. 8).
Далее выделим нужную нам панель и заменим её. Предварительно отключаем инструмент «Прикрепить» (Рис. 9).
Если вы владеете навыком заменить панель витража на стену, как на рисунке выше, то именно таким же способом замените панель витража на новый витраж (Рис. 10).
Что произошло? Мы выбрали одну панель витража и начали с ней работать. Работаем с внутренней «матрешкой», у которой свои новые параметры в панели свойств (но не в свойствах по типу – это важно), не зависящие от главной «матрешки», то есть основной витражной стены. Заданный угол разрезки назначается только выбранному элементу панели. Выбираем новую панель витража, и снова заменяем её на панель витража в окне свойств. Затем задаем новое значение угла разрезки, допустим 60 градусов (Рис. 11).
Проделываем данную операцию по каждой интересующей панели (Рис. 12).
Окна ревит в пол
Когда вставляю окно в проекте, оно не становится белым как должно быть (приложил скриншот) А сливаются со стеной (приложил второй скриншот)
Видимо где-то что нажал, подскажите в чем может быть проблема.
Думал что материал окна может не такой, или секущий диапозон слетел.
Видимо просто где то галочку надо поставить.
Не, к сожалению не помогает. На двух скриншотах одно и тоже окно, только на разных проектах отображается по разному
Проверьте, нет ли каких-либо переопределений графики на виде (или в шаблоне вида) для стен и окон в том и другом проекте через видимость-графика: https://knowledge.autodesk.com/ru/support/revit-products/getting-started/caas/CloudHelp/cloudhelp/20.
