какие гайки идут на штампованные диски

Можно ли ставить болт от легкосплавных дисков на стальные? НЕТ!

При замене дисков с легкославных на стальные возникает вопрос из темы БЖ.
Так вот утверждать что «НЕТ» так категорически я не буду, но…
Начнем наверное с отличий.

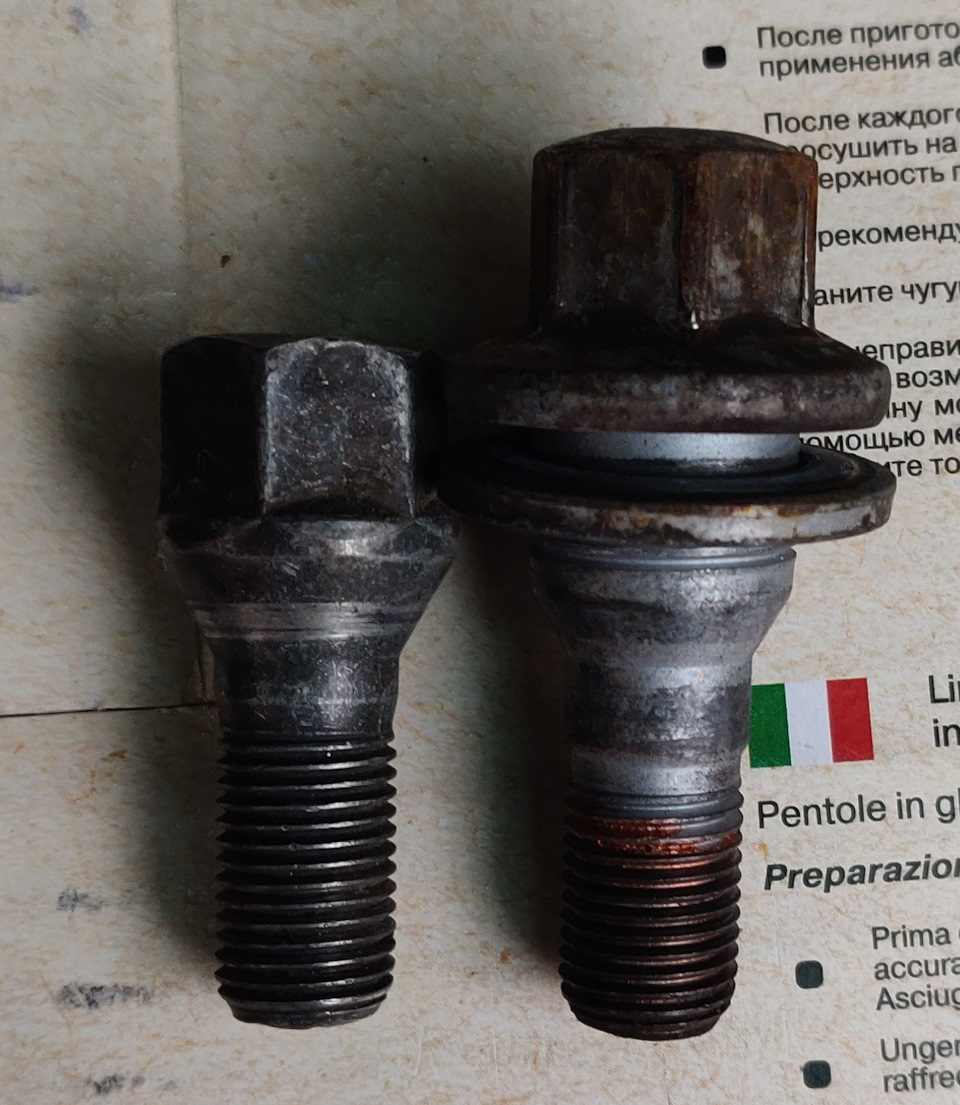

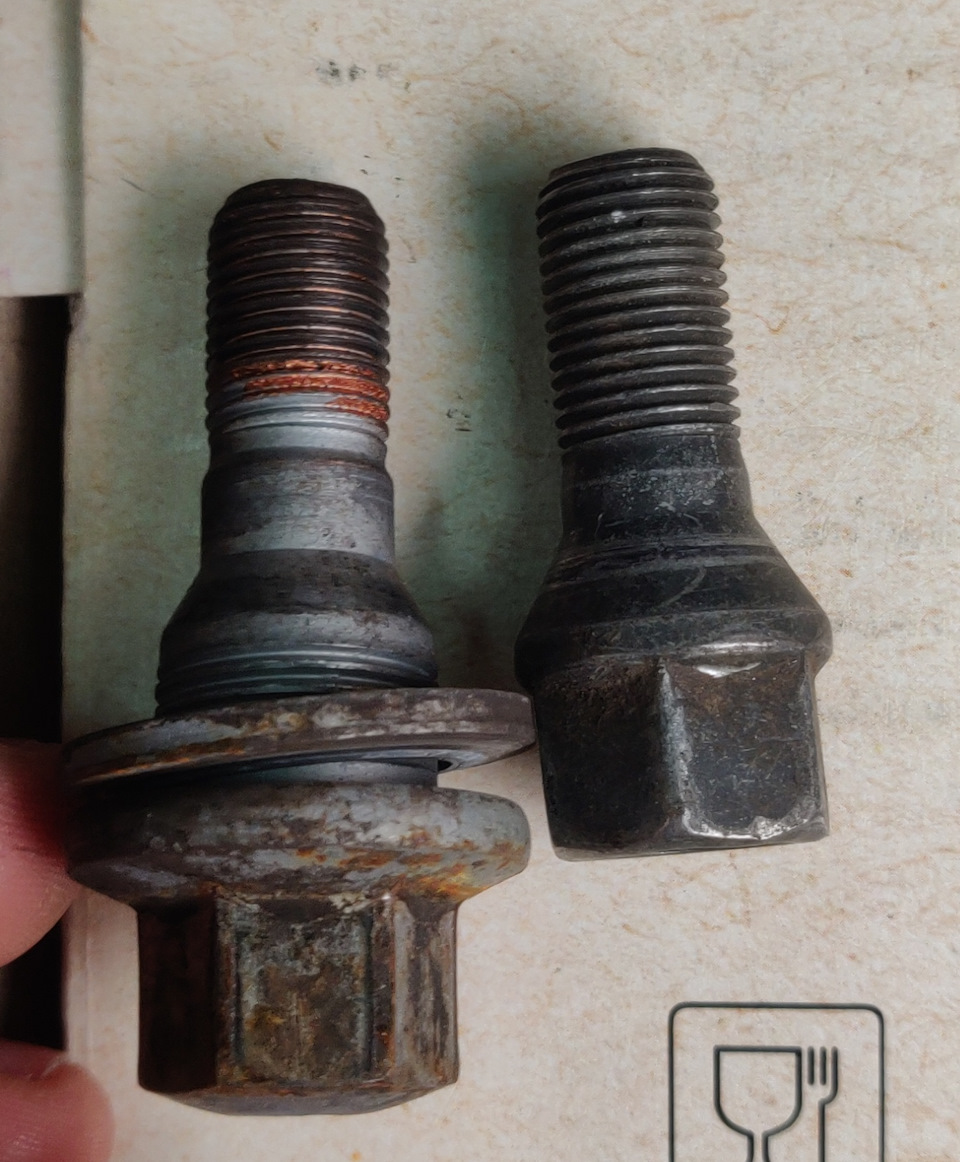

По фото видно что болт для стального диска идет конусный.
Если закручивать таким болтом стальной диск — от может навредить легкосплавному диску. Если даже и не навредит то при откручивании такого болта нужно иметь сильную головку и трубу, потому что порой такие болты на столько зажимаются что открутить его та еще проблема.

Болт от легкосплавного диска на стальной тоже ставить нельзя! Ну да, в некоторых случаях когда у вас докатка или запаска стальные и болтов нет то в качестве исключения и то не долго.
Такие болты не очень хорошо прижимают диск к ступице колеса. Вдаваться я в подробности не буду, на эту тему желающие могут спорить в комментариях и т.д.))

По оригинальному каталогу на мою машину идут следующие болты:

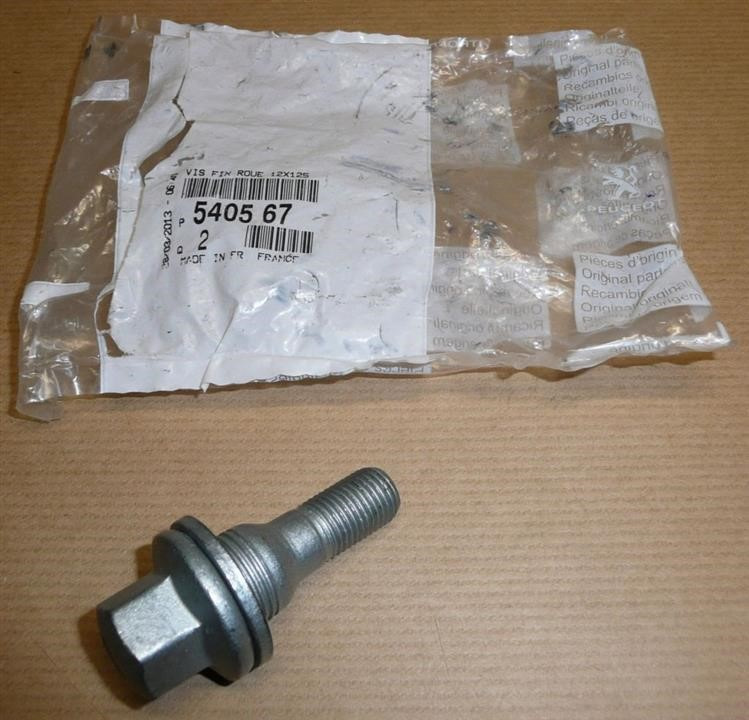

5405 67 — для легкосплавного диска

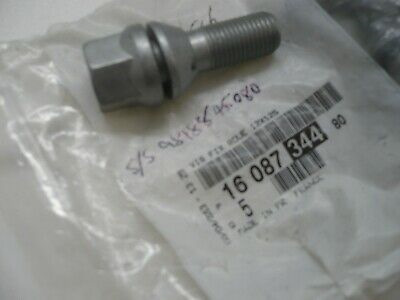

1608734480 — для стального диска (эта деталь заменила предыдущую 5405 72)

Цены на оригинальный болт на екзисте — 176грн
Аналоги от 36грн (без плавающего конуса)

Не знаю почему они такие дорогие, возможно заграницей дорогая сталь?
Благо у нас тоже делают такие болты, они 1 в 1 от Ваз 2108 и других. Есть длинные и короткие. Я купил короткие. Цена таких 25грн/шт

Итого за 16 болтов я потратил 400грн вместо 576 за аналог и 2 816грн за оригинал.

Источник

Гайки под штампованные диски. Важно.

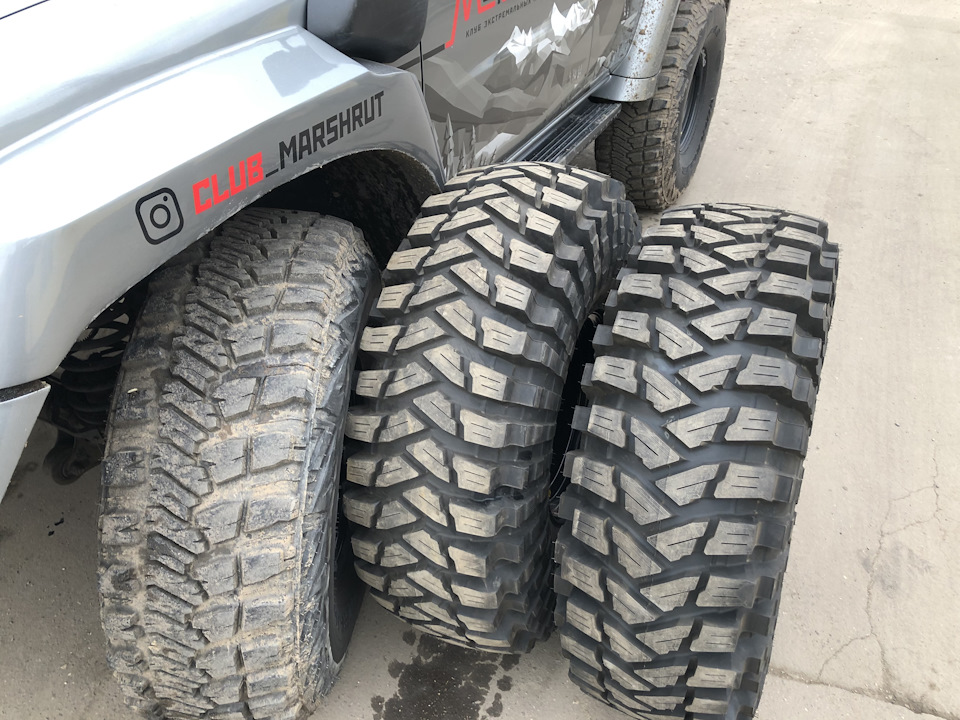

Многие из нас используют на своих проходимцах штампованные колесные диски.

Из минусов в некоторых условиях это вес, возможно внешний вид (на любителя), из плюсов неплохой выбор по параметрам, наличие у поставщиков, ну и конечно невысокая стоимость. В большинстве случаев при переходе с литых дисков на штампованные не обращаем внимание на посадочные места для крепежных гаек, и ставим на то что осталось от литых дисков. На большинстве современных авто, на которых стоит штамповка, посадочное действительно выполнено как и под литой диск-конус 60 градусов, но в нашем случае нужны сферические гайки.

Недавно сам перешел с кованных дисков на два комплекта колес на штамповке.

На первый комплект не озадачился вопросом подбора крепежных гаек, и оставил старые конусные. Как положено протянул динамометрическим ключом с усилием 13 кг, по прошествии 50-100 км контрольная протяжка показала усадку гаек, они снова протянулись на треть оборота до отметки 13 кг. Еще 500 км и снова нет четкого упора. С трудом на авторынке нашел сферические гайки М12х1.25, при протяжке на 13 кг четкий упор к диску, контрольные протяжки через 50 и 350 км показали, что сферические гайки на штампованных дисках не дали усадку и держат момент.

Пятно контакта конусных гаек примерно 1.5 мм, на диаметре 16.5-18мм, у сверических же оно 3мм, на диаметре 17-20мм. Думаю не нужно иметь профф образование для понимания какие гайки будут лучше держать момент. Конус имеет не подходящий угол контакта с посадочным в диске. Требует постоянной подтяжки. При долгой эксплуатации он конечно найдет свое место, усядется, но остаётся шанс вышатывания в дальних поездках и покатушках, плюс он может дойти до безрезьбовой части шпильки и опять потеряет натяг к диску.

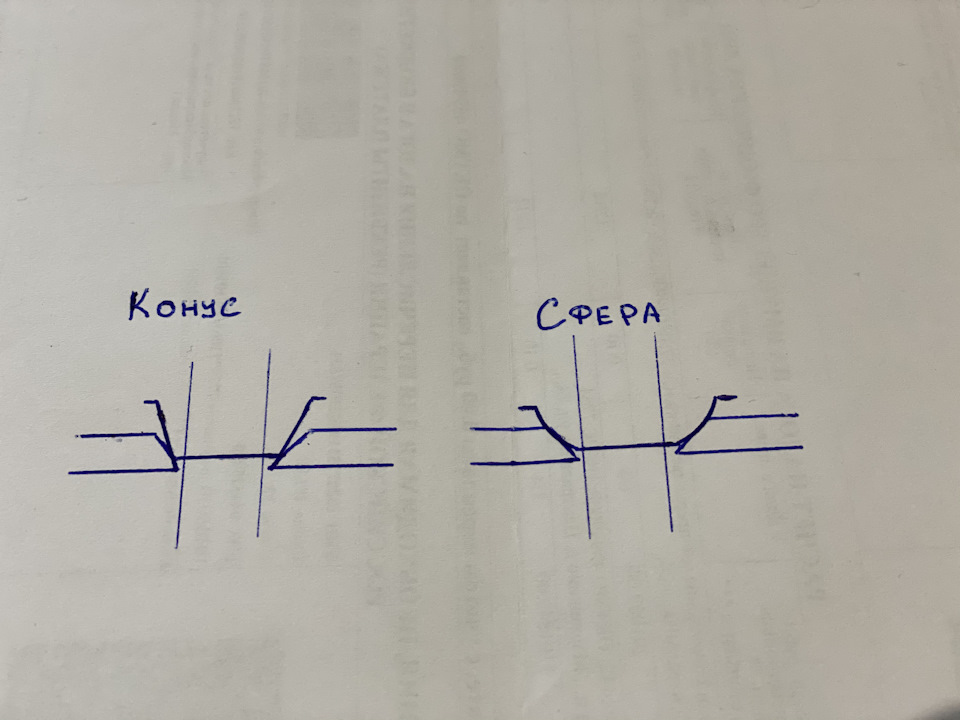

На рисунке грубо показал как примерно это выглядит. Никому не навязываю, кто-то скажет 100500+км проехал и все норм, тут право выбора за каждым. Периодически в чатах разных и т.д. Вижу высказывания что конусные гайки можно на любые диски, на литые нельзя сферические гайки, конусные гайки универсальны, и в том духе… Буду рад если кому помог данным постом, возможно кто-то прислушается и убережет себя от возможных неприятностей на дороге. Я ранее делал пост об откручивании колес из личного опыта, опасное дело. Для себя четко определился- под штампованные диски с посадочным гаек под сферу буду ставить ТОЛЬКО сферические гайки. Всем добра!🙌👋👋👋

Источник

Болты и гайки для литых дисков

Чтобы закрепить диск к ступице колеса, применяют специальные болты применимые для литых дисков. Применение болтов от штампованных дисков недопустимо. В зависимости от конструкции крепления также могут применяться и гайки для литых дисков, гайки от штампованных дисков также не применимы к использованию с литыми дисками.

Все дело в том, что болты и гайки для литых дисков имеют более развитую сферическую или конусную поверхность контактирующую с диском. Эта особенность крепежа является следствием мягкости металла из которого сделан литой диск и соответственно влечет за собой увеличение площади контакта диск – крепеж.

Для легкосплавных дисков, толщина диска больше, чем у стального, поэтому используются более длинные болты.

Также стоит сказать, что в следствии мягкости металла диска необходимо регулярно проверять затяжку болтов и гаек, особенно на новых дисках, когда в контактном пятне диска металл еще не упрочнился за счет усилий нагрузки на колесо и крепления болтов.
При выборе болтов и гаек важно приобрести именно тот крепеж который подходит к вашему диску. В противном случае на месте контакта болт – диск возможны забои, царапины, крошение металла и как следствие вы безвозвратно испортите диск.
Кроме того неплотное прилегание приводит к цикличным ударам по крепежу и самораскручиванию болтов и гаек.

Гайки крепления литых дисков необходимо подбирать те, которые обязательно имеют аналогичную с диском высоту и резьбу, а также поверхности соприкосновения (у гаек для литых дисков должны быть специальные шайбы, увеличивающие площадь сопряжения). Следите и за тем, чтобы конус гайки совпадал с конусом отверстия.

Обычно сферические гайки идут на крепление штампованных (металлических) дисков, а конусные на литые и кованые диски (алюминиевый сплав).
Учитывать при установке запаски и замене штамповки на литье!

Затяжка болтов и гаек на литых дисках

Болты для литых дисков и гайки для литых дисков перед тем как установить в посадочные гнезда, смажьте графитовой смазкой, это необходимо для того чтобы при начале контакта с диском у головки болта или гайки была возможность прокручиваться обеспечивая полное прилегание, а не застопориться за счет начальных сил трения между диском и крепежом.

Также существуют и болты компенсирующие незначительное отклонение размеров крепежа на колесном диске. Более подробно о них в статье «Болты с плавающим конусом (эксцентрики)».

Имея диски со схожими, но незначительно отличающимися размерами PCD ситуацию можно исправить, с помощью болтов с плавающим конусом. Так имеются диски с размером PCD 98 мм, а надо 100, или наоборот, что не принципиально. Эти два миллиметра можно компенсировать за счет плавающего конуса надетого на болт. Зазор между внутренним посадочным диаметра конуса и наружным диаметром болта, будет обеспечивать некое перемещение. Обычно это перемещение оговорено при продаже болтов и обозначается на упаковке как «variation».

При подборе колесного крепежа особенно важно учитывать длину резьбовой части болтов, ввинчиваемой в ступицу, где количество полных ввинченных витков должно составлять не менее шести (10мм), тоже самое относится и к гайкам. Если количество полных витков меньше шести следует заменить болт (шпильку) на более длинный размер.

Подготовлено по материалам и статьям из интернета.

Источник

Как выбрать болты и гайки для штампованных дисков

Традиционно самые распространенные диски – стальные штампованные. Новые автомобили, сходящие с заводского конвейера, по умолчанию комплектуются именно ими. Тем, кто оставляет их в качестве постоянного автомобильного элемента, в любом случае время от времени необходимо проводить их обслуживание. Для этого требуются определенные аксессуары.

Виды болтов

Диски штамповка крепятся к ступице крепежными элементами с прижимной частью самой разной формы. А именно:

Вид болта обязательно должен соответствовать конструкции отверстия колесного обода.

Характерные отличия

Колесные болты для штампованных дисков отличаются длиной, а также материалом изготовления. Обычно используется хорошая сталь, имеющая несколько видов покрытия:

Надо сказать, что любой вид покрытия является только верхним защитным слоем. Поэтому оказать надежную защиту от коррозии он не может.

Чтобы штампованный диск приобрел более эстетичный вид, идеально подходят болты, имеющие хромовое покрытие. Если правильно ухаживать за автомобилем, нормально его эксплуатировать, болты никогда не будут ржаветь.

Какие болты нужны для штампованных дисков

Если речь идет о дисках ВАЗ, то они закрепляются на ступице крепежами, длина которых позволяет сделать 7-9 оборотов при вкручивании. Наиболее подходящим считается значение длинны, достаточное для вкручивания во всю толщу ступицы с одной стороны, при небольшом выступе – в 2-3 мм – с другой.

Чтобы определить точную длину, можно воспользоваться проверочными способами:

При покупке болта следует учесть основные параметры:

Подбирать крепежные элементы необходимо так, чтобы не происходило их самопроизвольное откручивание. Если ошибиться с диаметром, может случиться так, что затянется только один-два крепежа, остальные будут свободными.

В результате колесо не займет нужное положение, шины начнут быстро изнашиваться, автомобиль будет неустойчивым и может потерять управление.

Промышленность выпускает также болты для штампованных дисков, получившие название «секретки». Надо сказать, что такая конструкция не имеет большой эффективности в плане крепления, однако защитную функцию выполняет успешно. Для вкручивания-выкручивания надо иметь особый «секретный ключ».

Какие гайки нужны для штампованных дисков

Сегодня на некоторых отечественных автомобилях, а также иномарках, сделанных в США и Японии, крепление дисков осуществляется гайками нескольких типов:

Гайки для колесных дисков закрытого типа защищают ступицу от попадания грязи. Они изготавливаются, аналогично болтам, из разных материалов.

Чаще всего используется нержавеющая сталь или титан. Делая выбор колесной гайки, необходимо учесть самый важный параметр – совпадение резьбы.

Изготавливаются гайки и из алюминия. Они предназначены для крепления колеса на спортивных автомобилях.

Детали отличаются небольшим весом и увеличенной мягкостью металла. За такими гайками требуется постоянно следить и проводить их подтяжку.

Для крепления штамповок используют также конусные гайки открытого типа. Для тюнинга колеса устанавливают титановые гайки. Их главным отличием считается высокая прочность и небольшая масса.

Однако титан – благородный и не дешевый металл, потому не всем они по карману – их стоимость на порядок выше аналогичных крепежных изделий.

Источник

Как выбрать колесный крепеж

Обычно колесные крепежи идут в комплекте с колесными дисками, однако бывают неприятные исключения. Если крепежи в комплекте отсутствуют, автолюбителю придется подобрать их самостоятельно. Хоть колесные шпильки, гайки и болты ничем не отличаются от других крепежей подобных типов по своему устройству, в методике их выбора есть несколько важных нюансов, о которых вам расскажет Avto.pro. В данном материале мы разберемся с формами, размерами, типами резьбы и некоторыми особенностями колесных крепежей, соответствующих дискам конкретных типов. Материал будет особенно полезен тем, кто покупает колесные диски отличной от оригиналов толщины или планирует использовать проставки.

Форма головки крепежа и прижимная поверхность

Первое, на что обращает внимание автолюбитель, так это на размер колесного крепежа, форму головки и тип прижимной поверхности. Уделим внимание третьему. Внимательнее изучите прижимную часть. Сразу отметим, что число форм головок и прижимных поверхностей достаточно велико, однако к трем основным принято относить:

1. С конусной прижимной частью и отсутствующим подголовником;
2. С конусной прижимной частью и наличием подголовника;
3. С прижимной частью сферической формы.

Подбор крепежей по прижимной части крайне важен. Форма должна соответствовать профилю отверстий (колодцев) под крепежный элемент в колесном диске. Центровка должна осуществляться в парах типа сфера-сфера или конус-конус. Если форма головки не совпадает с формой колодца в колесном диске, то плотное прилегание крепежа и максимально точное центрирование колеса станут невозможными. Наибольшим спросом пользуются крепежи с конусной головкой под 60°. Весьма практичны крепежи с эксцентриком, которые можно использовать в автомобилях разных моделей и от разных концернов. Стандартный допуск эксцентрика составляет 2.4 миллиметра.

По ходу поиска колесных гаек автолюбитель может найти крепежи с почти идентичными параметрами, но разной формой головок. Наиболее распространены открытые гайки под стандартный инструмент. В случае некоторых моделей литых дисков с узким колодцем приходится подбирать крепеж под внутренний ключ. Открытые гайки могут похвастать доступной ценой, но при этом они сильно подвержены коррозии. Закрытые гайки ржавеют не так быстро, но и стоят дороже. Также учитывайте, что при выборе закрытой гайки нужно отдавать предпочтение тем моделям, которые имеют достаточно длинную головку для того, чтобы при их накручивании конец шпильки не уперся во внутреннюю часть крепежа.

Одно из важнейших правил подбора колесных шпилек и болтов звучит так: если вы используете запаску, то проверяйте, чтобы форма отверстия под крепеж была та же, что и в эксплуатируемых дисках, или держите дополнительный комплект крепежей под запаску. Данное правило становится более чем актуальным в случаях, когда запаска фиксируется гайками. При несовпадении формы колодцев и прижимной поверхности гайки крепление будет постепенно ослабевать и в худшем случае колесо отсоединится от автомобиля при движении на большой скорости.

Длина колесных болтов

При выборе крепежей необходимо руководствоваться типом колесного диска, поскольку от него будет зависеть длина болта. Обычно штампованные диске несколько тоньше легкосплавных, так что для их фиксации необходимо использовать укороченные болты. Также могут отличаться ширина и длина прижимной части.

Верно подобранный болт соедияет сразу 3 элемента автомобиля: колесный и тормозной диски, ступицу. Четвертым опциональным элементом является проставка. Важный момент: подобранный крепеж не должен «выглядывать» из ступицы более чем на 2 миллиметра (в отдельных авто не более 1 миллиметра). При подборе болта или шпильки по длине можно руководствоваться числом витков той резьбовой части, которая ввинчивается в ступицу – не менее 6 полных витков. При этом длина этой части крепежа не должна быть меньше 10 миллиметров.

Подробнее о резьбе

Как читатель наверняка догадался, параметры резьбы крепежных элементов колесных дисков должны соответствовать тем же параметрам ступиц. Предлагаем разобраться с тем, как именно описывается резьба в каталогах и технически документациях. Выделяют следующие параметры:

— Наружный и внутренний диаметр (D и d соответственно), мм;
— Шаг резьбы, мм;
— Длина резьбовой части крепежа, мм.
Колесные гайки имеют маркировку типа MDxP. Болты и шпильки маркируются как MDxPxL. Значок М обозначает метрическую систему, однако в странах с имперской (неметрической) системой величин продаются крепежи с другим обозначением. В нашем случае значки маркировки подразумевают следующее:
— D – наружный диаметр, мм;
— P – шаг резьбы, мм;
— L – длина, мм.

Для определения маркировки имеющегося крепежа изучите его резьбовую часть. Вам понадобится штангенциркуль – измерения при помощи линейки не всегда оказываются достаточно точными. Можно поступить по-другому. Сосчитайте витки, примерно определите расстояние между ними, а затем разделите эту величину на число витков. Затем обратитесь к таблице метрических резьб и выберите размер, который ближе всего к результату вычислений – это и будет параметр P. Параметр L можно измерить линейкой – он равен длине от начала болта до шайбы или же головки.

Болты и гайки могут изготавливаться из разных материалов. Болты бывают только стальными, а вот гайки изготавливают из стали, титана и алюминия с примесью кремния и магния. Материал не играет настолько большой роли, как это может показаться на первый взгляд – даже алюминиевые крепежи могут похвастать большой механической прочностью, так что большую роль играет выбор изделия с подходящей прижимной поверхностью.

При выборе крепежей уточните, не изготовлены ли они из обычного металла. Такие изделия довольно быстро покрываются ржавчиной. Оптимальным вариантом будут крепежи из стали со специальным покрытием. Отличным вариантом будет болт и гайки с хромовым или цинковым напылением – оно препятствует коррозии. При желании головку болта или гайку можно будет окрасить, что послужит дополнительной защитой и позволит «вписаться» в дизайн колесных колпаков и дисков. Полностью скрыть крепеж позволят специальные колпачки.

Затяжка колесных болтов

После приобретения крепежей колеса необходимо задуматься над тем, какова схема их установки и момент при затягивании. Последнее зависит от марки и модели автомобиля – необходимую информацию можно почерпнуть из специальных таблиц. В случае легковых автомобилей момент не превышает 100 Нм, а у тяжелых кроссоверов и внедорожников момент затяжки обычно равен 140 Нм. Автолюбители придется обзавестись динанометрическим ключом. Если вести счет точек крепления от крайней верхней по часовой стрелки, то последовательность такова:

— Колесный диск с 4 точками крепления: 1-3-4-2;
— Колесный диск под 5 точками крепления: 1-4-2-5-3;
— Колесный диск под 6 точками крепления: 1-4-2-5-3-6;
— Колесный диск под 8 точками крепления: 1-5-7-3-6-2-4-8.

Сам процесс выглядит так: надеть колесо на ступицу и установить направляющие шпилек, после чего вручную крепко вкрутить болты, а уже потом затянуть их с рекомендуемым автоконцерном моментом. Правильно подобранный крепеж нужно будет провернуть до 7-9 раз. Учтите, что моменты могут отличаться даже у одинаковых моделей авто – они могут зависеть даже от типа двигателя. Порядок затягивания крепежей необходимо точно соблюдать, иначе колесо начнет биться при езде на большой скорости вследствие неравномерной затяжки. Общее правило: нельзя поочередно затягивать крепежи, находящиеся попарно друг рядом с другом. Это правило справедливо не только для колесных болтов и гаек.

После ознакомления с информацией выше вы можете приступить к выбору колесных крепежей. Сразу отметим, что в сети вы можете найти таблицы соответствия с конкретными моделями авто. К примеру, болты с параметрами M14x1.25 совместимы с Fiat Ducato. Можете обратиться к этим таблицам. Учтите, что в таблицах обычно не указывается длина, так как этот параметр будет зависеть от толщины колесного диска. Итоговая методика выбора выглядит следующим образом:

— Определить длину крепежа в соответствии с типом колесного диска;
— Учесть длину проставки, если она имеется;
— Определить диаметр и шаг резьбы самостоятельно и свериться с таблицами резьб;
— Подобрать изделия из наиболее подходящего материала (рекомендуем сталь).

Без использования таблиц методика несколько меняется: определить параметры имеющегося крепежа; определить форму колодца колесного диска; выбрать изделие в соответствии с параметрами и материалом. Секретки выбираются так же, как обычные крепежи. Ключевым их отличием является головка или гайки с нестандартным профилем, так что выкрутить их можно только с помощью специальных инструментов или насадок, которые должны идти в комплекте. Старайтесь держать их в надежном месте и не извлекать без необходимости. При утрате вам придется обращать в сервис или приваривать ключ к крепежу для последующего демонтажа.

Подобрать крепежные элементы колесного диска достаточно просто, если руководствоваться рядом простых правил. Обычно все необходимое для монтажа идет в комплекте с дисками, однако бывают и исключения. Фирма-производитель крепежа не столь критична – подавляющее большинство производителей выпускают продукцию достойного качества. Рекомендуем выбирать стальные болты, гайки и шпильки с цинковым напылением. Благодаря высокой защите от коррозии и механической прочности они имеют большой эксплуатационный ресурс.
