Ajax Systems: универсальная система безопасности для квартиры, дома или офиса
На Geektimes и Хабре публиковалось немало статей о разнообразных системах безопасности, как фабричных, так и DIY. При этом большинство из них специализированные. Одни защищают дом от проникновения нежелательных гостей, другие предупреждают о превышении концентрации в воздухе опасных веществ или сообщают владельцу о задымлении/пожаре/наводнении в помещении.
Поскольку таких систем действительно много, то есть и попытки объединить разнообразные датчики в единую систему, которая собирала бы информацию со всех элементов в помещении, обрабатывала и отправляла владельцу в случае необходимости. Мы в Madrobots искали для себя универсальную систему, которая могла бы предложить все и сразу, без необходимости докупать решения от сторонних производителей. Пробовали много вариантов самых разных компаний, пробовали SmartHome и DIY системы. У всех были какие-то проблемы и недостатки, которые с течением времени тяготили все больше. В конце-концов приняли решение установить профессиональную систему безопасности (офис у нас довольно большой, да), которая поддерживает новейшие технологии. Перерыв в Интернете гору информации, остановились на системе от Ajax Systems. О ней сегодня и расскажем.
Главное, что стоит помнить, читая обзор (этот или любой другой) — рано или поздно система безопасности пригодится. Часто мы слышим, что с кем-то случается ограбление, пожар или потоп. Обычно человек просто радуется тому, что это произошло не с ним, и забывает о рисках. Но на самом деле, надеяться на то, что проблемы пройдут стороной, не стоит. Кроме того, даже, если есть страховка имущества — она не всегда поможет. Страховые компании любят затягивать рассмотрение страховых случаев, иногда вообще не возмещая ущерб. Страховать имущество можно и нужно, но вместе с тем, стоит позаботиться и дополнительных мерах — как, например, система безопасности.
Да, сразу еще скажем о том, что мы продаем эту систему, как и многие другие вещи о которых мы рассказываем. Но прежде мы с ней поработали сами, изучив, и уж потом — начали продавать. Перейдем к делу.
Основная идея
При разработке системы авторы руководствовались идеей создать нечто универсальное. После относительно продолжительного R&D периода на свет появилась беспроводная система безопасности, которая защищает сразу от проникновения, пожара и затопления. Она отвечает всем требованиям к профессиональным системам безопасности. Ajax — беспроводная профессиональная, комплексная система безопасности, управляемая со смартфона или планшета.
На данный момент у Ajax — 15 различных устройств, подключаемых к единому хабу Ajax Hub. Это датчики движения, открытия дверей и окон, удара и наклона, разбития стекла, протечки, дыма, высокой температуры и угарного газа. Плюс есть комбинированные датчики и реле управления питанием электроприборов.
Управляется Ajax со смартфона. Приложение (есть для iOS и Android) информирует о состоянии всех устройств системы, позволяет менять их настройки и режимы работы, показывает детальную историю событий, а также оперативно уведомляет о тревогах. У системы безопасности может быть до 50 пользователей, каждому можно дать определенный объем прав и установить оптимальный режим уведомлений: Push, SMS, звонки.
При помощи приложения «Ajax PRO: инструмент для инженеров» установщики и технические специалисты охранных компаний могут без проблем управлять большим количеством объектов. Владельцам же систем предоставляется больше возможностей по управлению Ajax. Роли отдельных пользователей в системе гибко настраиваются.
Настройка системы производится за полчаса-час, здесь все зависит от размеров объекта, где устанавливаются датчики. Датчики подключаются к хабу — управляющему системой устройству. Подключение осуществляется через приложение считыванием QR-кода на корпусе датчика (или упаковке). Разработчики постарались сделать так, чтобы настройки по умолчанию были оптимальными. Крепить лучше шурупами, двусторонним скотчем можно, но нежелательно. В целом, установить систему может любой человек, вне зависимости от того, есть у него профессиональные знания или нет. Если вдруг нужна дополнительная информация — можно обратиться к инструкции или в службу поддержки. При желании можно заказать установку.
Управляющее приложение оснащено большим количеством функций. Благодаря этому пользователь может самостоятельно контролировать любой объект с установленной системой безопасности Ajax. Есть лог событий. При наступлении любого из событий, предусмотренного правилами системы (и настроенным пользователем) отправляются уведомления. Кроме того, программная платформа позволяет предоставлять доступ другим пользователям и настраивать их роли.
Что умеет Ajax?
Все датчики беспроводные, дальность приема-передачи сигнала между датчиком и хабом достигает вплоть до 2 км при условиях прямой видимости. От батарей датчики работают вплоть до 7 лет. Систему безопасности можно масштабировать, добавлять или убирать устройства. Максимальное число датчиков, поддерживаемых системой — 100. Этого вполне достаточно даже для крупного предприятия.
Это не DIY решение, а профессиональная система безопасности, устойчивая к попыткам взлома. Он прошла независимую проверку и получила несколько европейских сертификатов. Все датчики защищены от демонтажа при помощи креплений SmartBracket с тамперами, а регулярный опрос датчика оперативно выявляет его пропажу. Для этого они раз в 36 секунд опрашиваются хабом, сообщая о своем состоянии. Настройки пинга можно менять, выставив интервал от 12 до 300 секунд. Каналов связи с сервером у хаба два — это беспроводной GSM и проводной Ethernet. Хаб не боится глушения и обесточивания, работает в автономном режиме вплоть до 15 часов. Защита от глушения организована при помощи протокола связи Jeweller. Беспроводной протокол Jeweller — собственная разработка компании. Она использует незашумленную частоту благодаря умению искать чистую частоту в случае глушения канала (в пределах 868.0-868.6 мГц). Дальность работы системы составляет вплоть до 2000 м. К достоинствам Jeweller можно отнести дальность, энергоэффективность, двустороннюю связь, шифрование данных и оповещение о глушении.
Если отключить питание, владельцу (и охранной компании, если она задействована) придет уведомление о пропаже питания. Автономный режим довольно продолжительный — 15 часов. Если отключить интернет или заглушить GSM-канал, появится соответствующее сообщение в приложении. Если же пропадет свет, GMS-сигнал и интернет, система будет работать локально и если установлена сирена, она сработает.Кроме того, владельцу и на пульт охране придет уведомление о пропаже коннекта с сервером.
А что с подключаемыми устройствами?
У Ajax Systems 15 датчиков и подключаемых устройств, причем список доступных модулей постоянно расширяется. Описать все их не позволяет объем статьи, так что мы возьмем для примера 5 различных модулей, выполняющих разные функции.
Ajax FireProtect Plus
FireProtect Plus — противопожарный датчик, который, к тому же, умеет замерять концентрацию опаснейшего для здоровья угарного газа. Он способен обнаруживать возгорания, сопровождающиеся выделением дыма, резкое повышение окружающей температуры (даже без дыма) и угарный газ.
Обнаружение дыма осуществляется при помощи оптической системы. Если температура повышается выше допустимого предела в 59 градусов Цельсия, датчик также выдает сигнал тревоги. Есть встроенная сирена, которая включается при обнаружении указанных проблем и работает с громкостью в 85 дБ (шум взлетающего самолета оценивается примерно в 110 дБ).
Этот датчик может работать и в автономном режиме, без подключения к хабу. Он позволяет тестировать дымовую камеру из приложения.
Как уже можно понять из названия, это — сирена. Она, как и все прочие устройства Ajax, беспроводная. Настраивать на срабатывание сирены можно любой из подключенных к системе датчиков по отдельности. Громкость работы — от 81 до 105 дБ, причем громкость тоже регулируется. При желании можно подключить внешний светодиод, который при вводе в режим охраны всей системы будет мигать с секундным интервалом — неплохое предупреждение для возможных нежеланных гостей.
То есть срабатывает сирена Ajax HomeSiren не только тогда, когда кто-то неожиданно вламывается в квартиру, но и в случае появления высокой температуры, задымленности, прорыва труб (или забытого крана, который затапливает помещение) или после нажатия тревожной кнопки. Разбудить сирена может и мертвого, так что проспать опасность не получится.
Это устройство — беспроводная клавиатура. Клавиатура управляет хабом, хаб дает команды датчикам. Приложение она дублирует отчасти — может, например, используя клавиатуру, можно снять систему с охраны, включить тревогу. Но только с нее можно снять систему с охраны в режиме «по принуждению».
Дизайн клавиатуры Ajax KeyPad весьма удачный — выглядит она стильно, интерьер не испортит. Действия, выполняемые пользователем на клавиатуре, дублируются в приложении, в журнале активности. В журнале отражается не только действия пользователя с клавиатурой, но и вообще вся активность системы.
Это комбинированный датчик движения и разбития стекла. Он способен контролировать целостность стекол в радиусе 9 метров. Движение человека (на животных не реагирует) Ajax CombiProtect определяет с 12 метров. При необходимости можно настраивать порог срабатывания датчика, увеличив чувствительность до реакции и на животных.
Вероятность срабатывания датчика Ajax CombiProtect из-за ложных сигналов, спровоцированных сквозняками, грозой, отблесками и прочими факторами снижена до минимума.
Это небольшое реле управления питанием электроприборов. “Модуль” умеет считать энергопотребление, защищать подключенные к розетке умные устройства, отключая их в случае перегрузки в электросети, и выполнять ряд других функций. WallSwitch можно использовать для полного обесточивания жилья в удаленном режиме. Реле поможет создать эффект присутствия: находясь в командировке, можно зажигать свет в помещениях, что отпугнет злоумышленников. Еще один вариант — управление нагревательными приборами в удаленном режиме. Включать их можно удаленно, за несколько часов до возвращения домой. А если подключить еще и водяной электроклапан, то при помощи WallSwitch можно перекрыть воду во всей квартире, если прорвало трубу.
Как и все прочие модули, WallSwitch подключается к общему хабу.
Здесь стоит обратить внимание на то, что глубина подрозетника для размещения модуля должна составлять около 60 мм.
К Ajax можно подключить IP-камеры видеонаблюдения, приложение транслирует вплоть до 10 RTSP-потоков.
Это далеко не все датчики, которые предлагает Ajax Systems. Кроме ужа названных, есть датчик дыма с температурным сенсором Ajax FireProtect, уличная сирена Ajax StreetSitren, брелок с тревожной кнопкой Ajax SpaceControl, датчик открытия дверей и окон Ajax DoorProtect, датчик движения Ajax MotionProtect и несколько других устройств.
Кроме камер можно подключать и дополнительные датчики от сторонних производителей, для чего нужен модуль Transmitter. Эта опция предусмотрена для продвинутых пользователей, которым нужны дополнительные возможности. Например, можно подключить к Ajax уличную камеру движения, которой нет в ассортименте устройств компании.
В конце обзора хотелось бы еще раз подчеркнуть, что Ajax — это система безопасности профессионального уровня. Она универсальная и гибкая — ее можно самостоятельно установить и настроить под собственные нужды, расширяя изначальный базовый комплект до продвинутой системы безопасности с десятками датчиков, сенсоров и камер. При необходимости систему безопасности Ajax можно подключить к пульту мониторинга охранной компании — случись беда, оперативно отреагируют профессионалы..
Ставить и снимать систему с охраны можно с помощью мобильного приложения, брелоком SpaceControl и клавиатурой KeyPad — как удобнее пользователю.
Положительным моментом является еще и то, что для Ajax постоянно выпускаются обновления ПО Hub и мобильного приложения, благодаря чему добавляются новые возможности. В числе последних обновлений — поддержка камер видеонаблюдения, гибкая настройка активации сирен, «круговая порука» пожарных датчиков (один из них засек пожар — включают сирены все датчики). К слову, хаб обновляется без участия пользователя и лишь тогда, когда система снята с охраны.
Еще один плюс — это надежность защиты системы от взлома, о чем говорилось выше. Обычно производители умных устройств уделяют максимальное внимание функциональности своей системе и ее дизайну, забывая о том, что в наше время необходимо защищать smart-устройства от внешнего вмешательства.
Как подключить проводной датчик к Ajax и на что еще способен Transmitter
Система безопасности Ajax включает датчики движения, разбития стекла, открытия, удара и наклона, дыма, температуры и CO, затопления. Этого достаточно для большинства сценариев защиты помещений от ограбления, пожара и протечки. А когда необходимо обеспечить уличную охрану либо использовать отсутствующие в нашем модельном ряду датчики, пригодится модуль интеграции Transmitter.
Ajax Transmitter — беспроводной модуль для подключения сторонних устройств с проводными выходами к системе безопасности Ajax. Модуль имеет тревожный и тамперный входы (поддерживаются НЗ и НР контакты), есть выход питания на 3,3 В для внешних датчиков.
С помощью Transmitter к системе безопасности Ajax можно подключить:
А также любые другие датчики и устройства с НЗ/НР (NC/NO) выводами.
Для подключенного устройства возможно настроить один из пяти типов тревог, который будет максимально соответствовать сути угрозы:
Особенности Transmitter
Transmitter работает только с Ajax Hub. Устройство не работает с ocBridge Plus или с uartBridge!
Какие устройства можно подключить к Ajax с помощью Transmitter
Уличный датчик движения
Transmitter появился благодаря острой потребности в контроле придомовых территорий. Хотя теперешнее поколение системы безопасности Ajax предназначено для охраны помещений, европейские партнеры очень просили уличные датчики движения. Быстрым решением стало устройство, способное «подружить» датчики Optex c Ajax: ИК-барьер AX-200TFR, «штору» BX-80NR, комбинированный VXI-RDAM и другие модели. При участии итальянских коллег мы менее чем за полгода разработали Transmitter — универсальный модуль интеграции, решивший проблему уличной охраны и заодно позволивший реализовать десятки других сценариев.
Датчик периметра типа ИК-барьер
ИК-барьеры используют, когда необходимо ограничить доступ на объект извне, но при этом разрешить перемещение по территории.
Датчик бытового газа
Датчики утечки газа предназначены для своевременного определения утечки и оповещения об этом. Данный сегмент датчиков популярен, так как газ сложно вовремя обнаружить, а риск катастрофы в связи с утечкой велик. Датчики классифицируются по виду обнаруживаемого газа: природного, углекислого, угарного (СО). Поскольку все газы различны по весу, не существует универсального датчика газа. Для определения утечки природного газа, датчик нужно размещать как можно выше, углекислого газа – как можно ниже.
Для частных целей, обеспечения личной безопасности применяются «датчики утечки газа бытовые».
☝️ У Ajax есть противопожарный датчик, определяющий рост температуры, дым и опасную концентрацию CO — FireProtect Plus.
Датчик вибрации
Датчик вибрации поднимает тревогу еще при попытке взлома, реагируя на движение или даже малейшее повреждение конструкции, на которой установлен. Такие устройства монтируют на двери, окна и заборы (сообщит о попытке перелезть).
Для корректной работы датчика вибрации с Transmitter необходимо чтобы замыкание или размыкание длилось не менее 0.6 секунды. Более короткие замыкания и размыкания будут игнорироваться системой защиты от ложных срабатываний.
☝️ У Ajax есть комбинированный датчик открытия, удара и наклона — DoorProtect Plus.
А также любые другие датчики и устройства с НЗ / НР выводами.
Задачи, которые можно решить при помощи Transmitter
Тревоги при выходе температуры за пределы заданного диапазона
Чтобы получать тревоги о понижении и/или повышении температуры выше заданного уровня, к Transmitter подключается внешний термостат. Диапазон температур регулируется на самом термостате. Для указания верхней и нижней граничных температур используйте НР контакты на тревожных шлейфах, а НЗ контакты заведите на контакты тампера Transmitter.
Подтверждение закрытия ворот
Чтобы контролировать закрытие ворот и видеть историю открытий/закрытия, можно использовать Transmitter в паре с проводным герконом или концевым выключателем.
Контроль сейфа
Для охраны сейфа (произведения искусства или любого другого ценного объекта) и контроля его перемещения можно использовать внешний тампер в паре с Transmitter. При перемещении сейфа кнопка тампера отожмется, вы и охранная компания получите тревожный сигнал.
Контроль уровня воды
Поплавковый датчик позволяет контролировать уровень воды в сосуде и отправляет уведомление в случае его превышения. Подобные датчики защищают насос от холостого хода во время перекачивания воды, помогают контролировать уровень воды в бассейне или колодце.
Подключение тревожной кнопки пульта охраны
Внешнюю тревожную кнопку для отправки тревоги на пульт охраны также можно подключить через Transmitter. Часто в фильмах можно увидеть сцену с ограблением банков, когда сотрудник нажимает кнопку под столом и поднимает тревогу.
На этом возможности использования Transmitter не исчерпываются. Если у вас есть идеи или уже реализованные сценарии — пишите в комментариях. И не стесняйтесь задавать вопросы нашей поддержке.

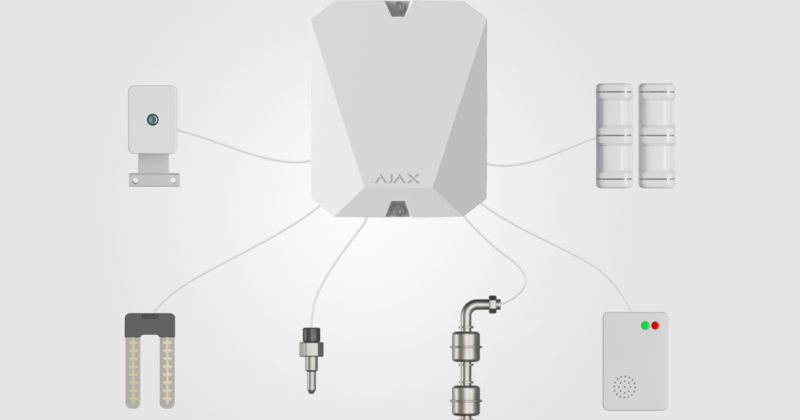

Как подключить проводной датчик или устройство к MultiTransmitter
MultiTransmitter можно использовать для подключения тревожных и медицинских кнопок, датчиков движения для помещений и улицы, а также датчиков открытия, вибрации, разбития, возгорания, газа, протечки и других.
К MultiTransmitter можно подключать, как импульсные, так и бистабильные датчики и устройства. Всего модуль интеграции поддерживает 4 типа подключения:
| Обозначение | Тип |
| NO | Нормально открытый |
| NC | Нормально закрытый, без резисторов |
| EOL (NC с резисторами) | Нормально закрытый, с резисторами |
| EOL (NO с резисторами) | Нормально открытый, с резисторами |
Если датчику или устройству для работы нужно питание 12 В, его можно запитать от MultiTransmitter. Для пожарных датчиков предусмотрены выделенное питание.
Общие рекомендации
Не подключайте к клеммам питания для датчиков внешнее питание — это может привести к поломке устройства.
